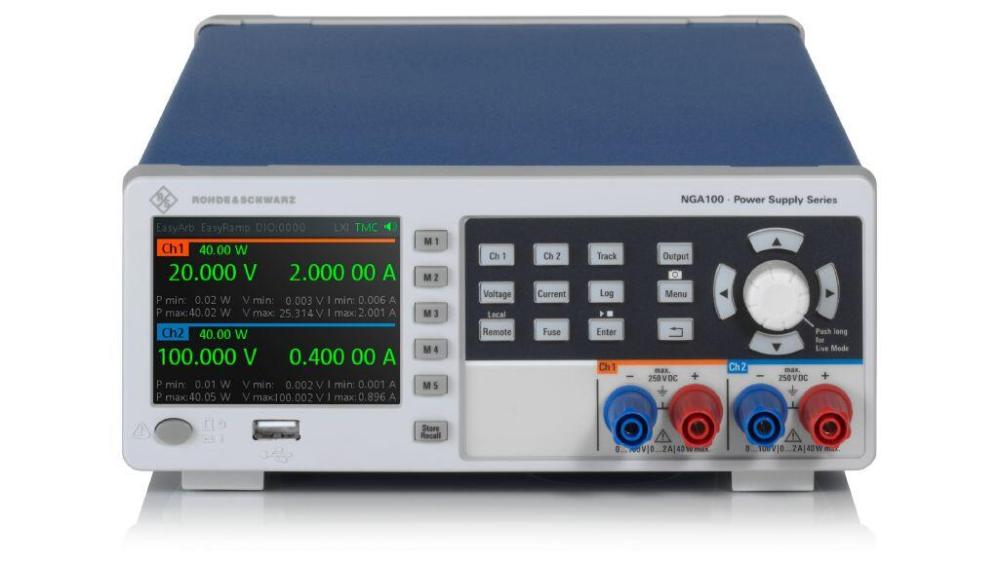

Rohde & Schwarz NGA100-serien består av fyra modeller med fokus på flexibilitet och precision:
Enkanaliga Modeller (Max 40 W total effekt):
- R&S®NGA101: Har en utgång med max. 35 V eller max. 6 A.
- R&S®NGA141: Har en utgång med max. 100 V eller max. 2 A.
Tvåkanaliga Modeller (Max 80 W total effekt):
- R&S®NGA102: Två utgångar (max. 35 V eller 6 A per utgång). Kan leverera upp till 70 V i serieläge eller 12 A i parallellt läge.
- R&S®NGA142: Två utgångar (max. 100 V eller 2 A per utgång). Kan leverera upp till 200 V i serieläge eller 4 A i parallellt läge.
R&S®NGA100 är en serie linjära, kompakta och lättanvända DC-nätaggregat som passar för en mängd olika bänktillämpningar. Samtliga modeller utmärker sig med enastående mätnoggrannhet (readback accuracy), inklusive ett särskilt lågströmsområde för krävande mätningar.
Instrumenten är idealiska för testning inom:
- Forskning och utveckling (R&D)
- Utveckling av strömsnåla IoT-lösningar
- Tillverkning och produktion
- Utbildning och allmänna teständamål
Flexibilitet och prestanda
Nätaggregaten har en linjär konstruktion som minimerar brus och restvåg (ripple and noise), vilket är avgörande vid utveckling av känsliga komponenter. Den inbyggda FlexPower-funktionen gör att aggregaten kan leverera maximal effekt vid olika driftspunkter, vilket täcker fler applikationer än nätaggregat med fasta effektområden.
Viktiga funktioner inkluderar:
- Data logging: Logga spännings- och strömmätningar samtidigt på alla utgångar med tidsstämplade data (10 samplingar per sekund), enkelt att exportera som .csv.
- Lågströmsmätning: För IoT-enheter med vilolägen mäts strömmar under 200 mA med en upplösning på 1 µA.
- Inbyggd statistik: Visar minsta och högsta värden för effekt, spänning och ström.
- EasyRamp & EasyArb: Styr ström- och spänningsramper (EasyRamp) och programmera arbiträra vågformer för att simulera olika enhetstillstånd (EasyArb).
- Channel Fusion (tvåkanalsmodeller): Utökar spännings- och strömområdet genom att köra utgångarna i serie (för högre spänning, t.ex. upp till 200 V på NGA142) eller parallellt (för högre ström, t.ex. upp till 12 A på NGA102).
- Remote Sensing (Fyrtrådsmätning): Kompenserar för spänningsfall i matningskablarna genom att reglera spänningen direkt vid DUT (Device Under Test) anslutningar.
- Tracking: Justerar spänning eller ström symmetriskt på båda utgångarna samtidigt (tvåkanalsmodeller).
- Spara/Återkalla: Enkelt att spara och återkalla upp till fem vanliga instrumentinställningar.
Anslutningar och säkerhet
Instrumenten är utrustade med flera olika fjärrgränssnitt, inklusive USB och Ethernet, vilket gör R&S®NGA100 idealiskt för automatiserade tester. Wireless LAN (WLAN) och Digital Trigger I/O finns också.
Avancerade skyddsfunktioner håller anslutna enheter och nätaggregaten säkra. Varje kanal har inställningar för: Maximal ström (OCP/Electronic Fuse), Maximal spänning (OVP) och Maximal effekt (OPP). På tvåkanalsmodellerna kan överströmsskyddet även länkas mellan kanalerna (FuseLink).
