Tekbox TBMA4 Hornantenn med dubbel ås 1GHz–8GHz

CISPR 16 delar upp frekvensområdet i flera band och definierar specifika antenner för vart och ett av dessa band. För frekvensområdet över 1 GHz specificerar CISPR 16 användning av bredbandshornantenner för mätningar av utstrålat brus.

Standard bredbandshornantenner för EMC-tillämpningar är ganska dyra och täcker ett frekvensområde som är mycket bredare än vad som är tillgängligt på typiska lågprisanalysatorer för EMC-pre-compliance. För att tillhandahålla en antenn som är optimerad för EMC-testapplikationer över 1 GHz, designade Tekbox mätantennen TBMA4 med dubbla räfflade horn. Med sitt måttliga pris är det en överkomlig produkt för EMC-precompliance-testning av utstrålat brus och generering av definierade fältstyrkor.

TBMA4 kännetecknas från 1 GHz till 8 GHz och har ett riktningsmönster som är typiskt för dubbelfjädrade hornantenner.

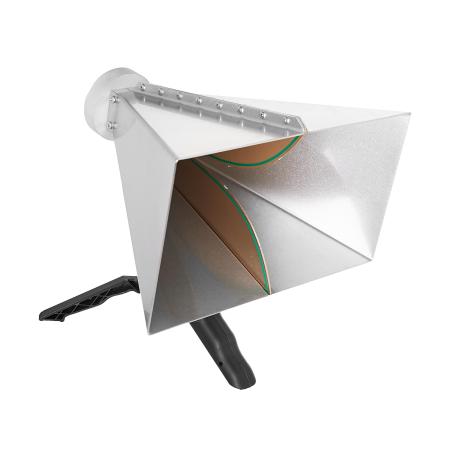

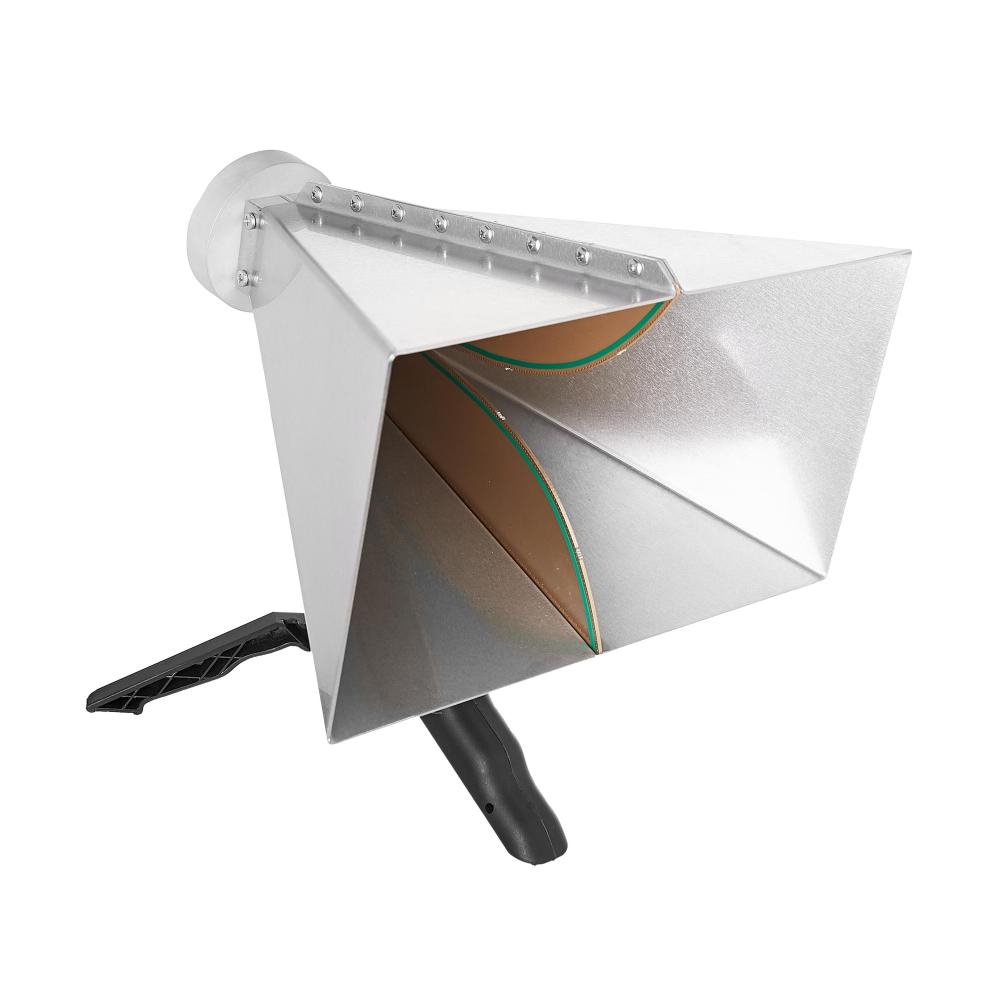

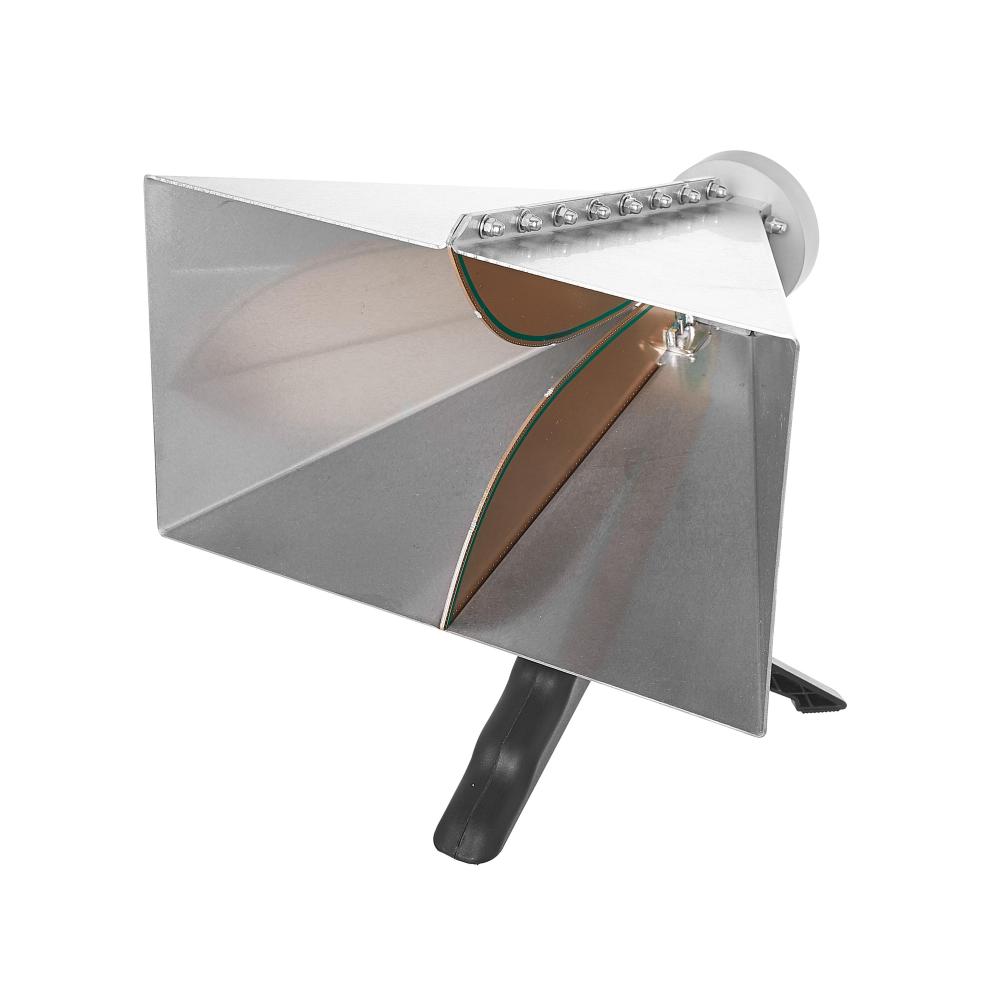

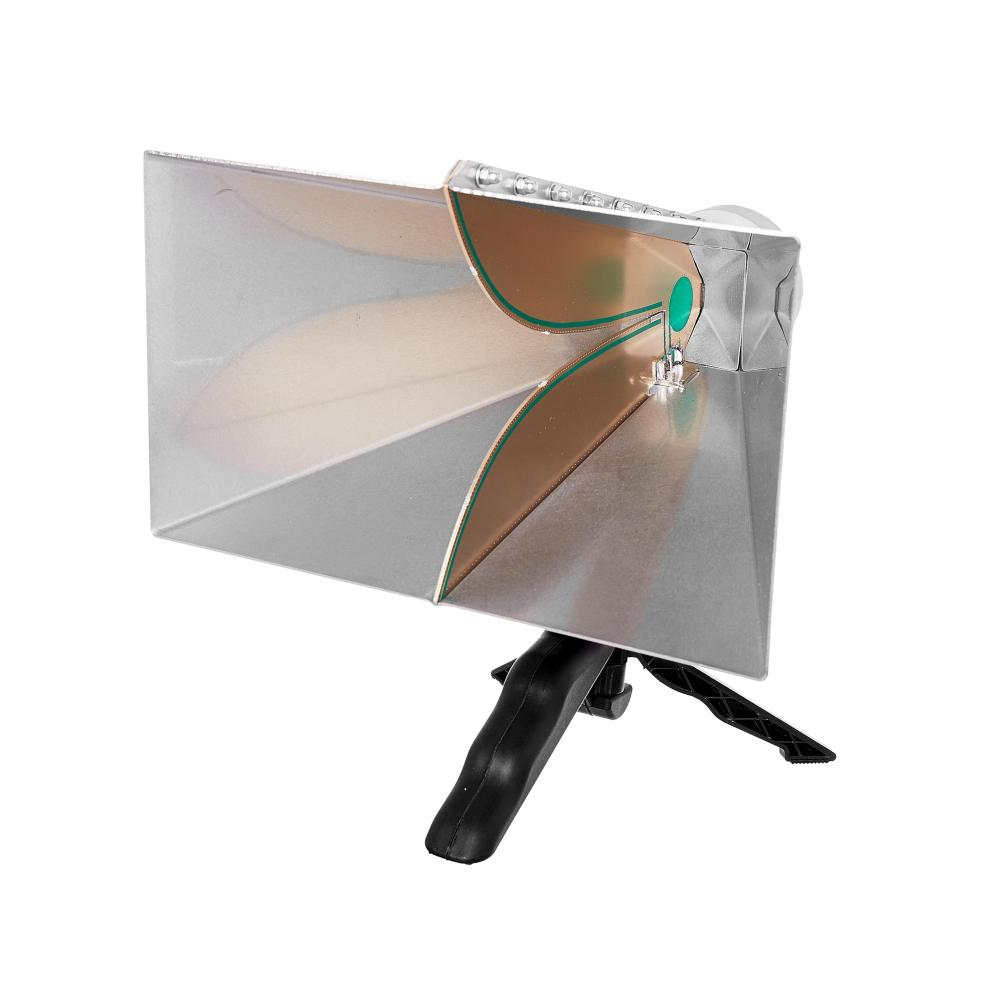

TBMA4 är en liten dubbelkantad hornantenn, med sitt strålande element tillverkat av kantpläterat PCB-substrat. Huset är tillverkat av rostfritt stål. Den är utrustad med en standard hon-N-kontakt och kommer tillsammans med ett "pistolgrepp"-stativ. En standard ¼” tråd på undersidan av antennen gör det enkelt att ansluta den till de flesta vanliga stativ.

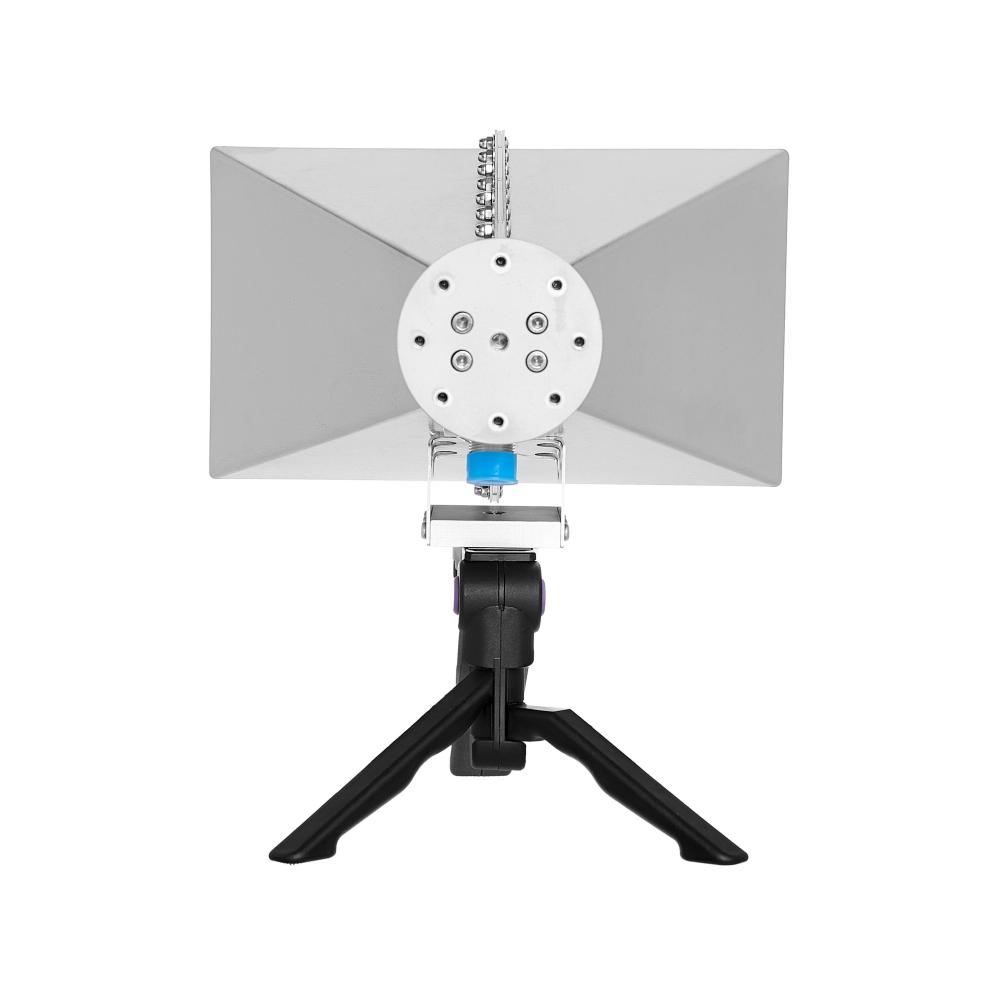

Dessutom är antennen utrustad med en indexerad monteringsplatta på baksidan. Monteringsplattan har ett 6 mm gängat hål i mitten och radiellt placerade 4 mm gängade hål i 45° steg, typiskt för de flesta hornantenner.
