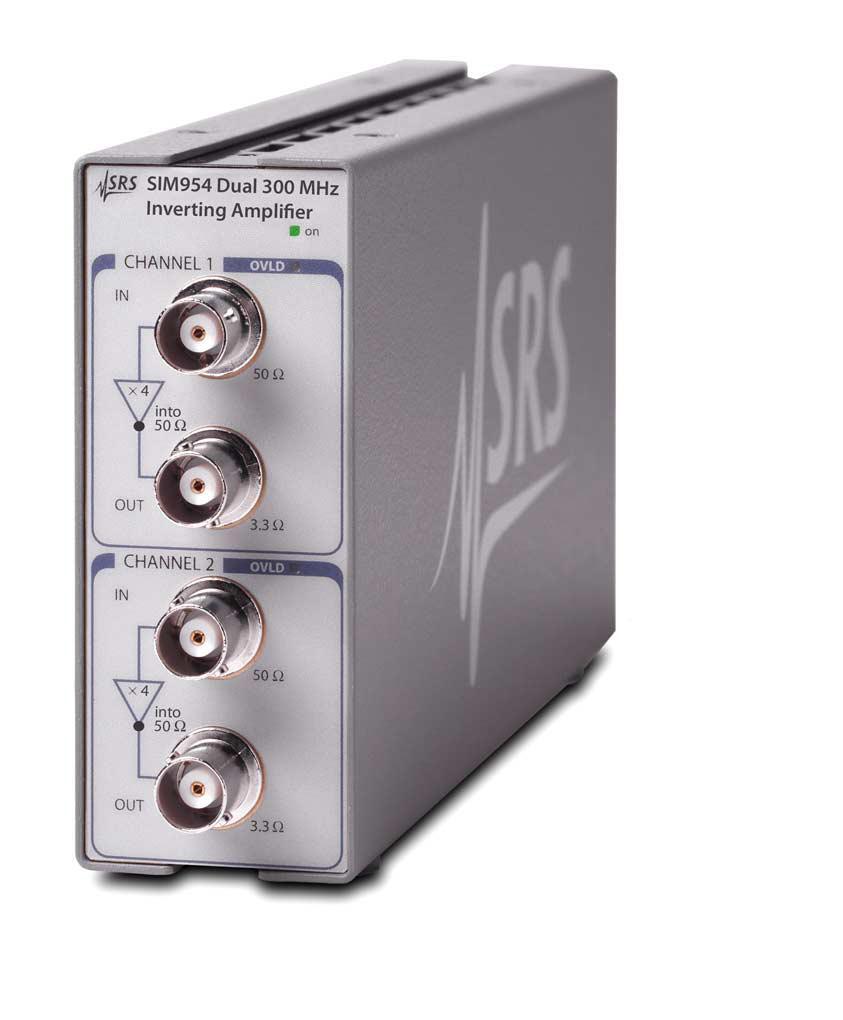

SRS SIM954 — 300 MHz Dual-channel inverting amplifier

Art. nr: SRS SIM954

Begär offert




Produktbeskrivning

  • DC till 300 MHz bandbredd
  • ±10 V utspänning
  • Upp till 1 A utström
  • <1 dB planhet
  • 4000 V/µs svänghastighet
  • 2 oberoende kanaler
SIM954-förstärkaren är en 300 MHz, dubbelkanals inverterande förstärkare som levererar upp till ±10 V utgångsspänning och upp till 1 A utgångsström.

Förstärkaren kan användas för att driva många typer av lätta laboratoriebelastningar (inklusive induktiva och kapacitiva belastningar) utan att införa begränsningar och höga kostnader för typiska RF-effektförstärkare.


Mer information

Specifikationer:

  • Bandwidth (-3 dB): DC to 300 MHz
  • Gain: 12 dB into 50 Ω (inverting)
  • Gain flatness: <1 dB (DC to 100 MHz)
  • Crosstalk: -60 dB (at 1 MHz), -40 dB (full BW)
  • VSWR: 1.2:1 (DC to 100 MHz), 1.6:1 (DC to 300 MHz)
  • Isolation (output to input): -70 dB (DC to 1 MHz), -40 dB (full BW)
  • Slew rate: 4000 V/µs
  • Output amplitude: ±10 V (into 50 Ω)
  • Peak output current: 1 A (into ≤7 Ω)
  • Average output current: 500 mA (sum of both channels)
  • Output impedance: 3.3 Ω
  • Input impedance: 50 Ω
  • Input offset voltage: 1 mV (trimmable)
  • Input bias current: 10 µA (trimmable)
  • Operating temperature: 0 °C to 40 °C, non-condensing
  • Interface: Serial via SIM interface

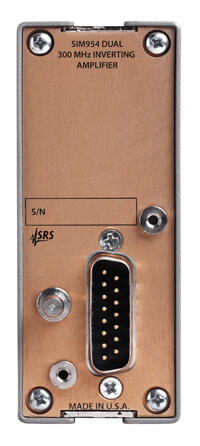

  • Connectors: BNC (4 front), DB15 (male) SIM interface
  • Power: Power supplied by the SIM900 Mainframe, or optionally by a user-provided DC power supply (±15 V and +5 V)
  • Dimensions: 1.5" × 3.6"× 7.0" (WHL)
  • Weight:1.4 lbs.
  • Warranty: One year parts and labor on defects in materials and workmanship
