SR470 Shutter Controller låter dig generera timingsignaler för slutarhuvudet.
Du har fullständig kontroll över exponeringstiden, som kan ställas in mellan 4 ms och 10 000 s med 0,1 ms upplösning.
Fördröjningar före och efter exponering kan också konfigureras.

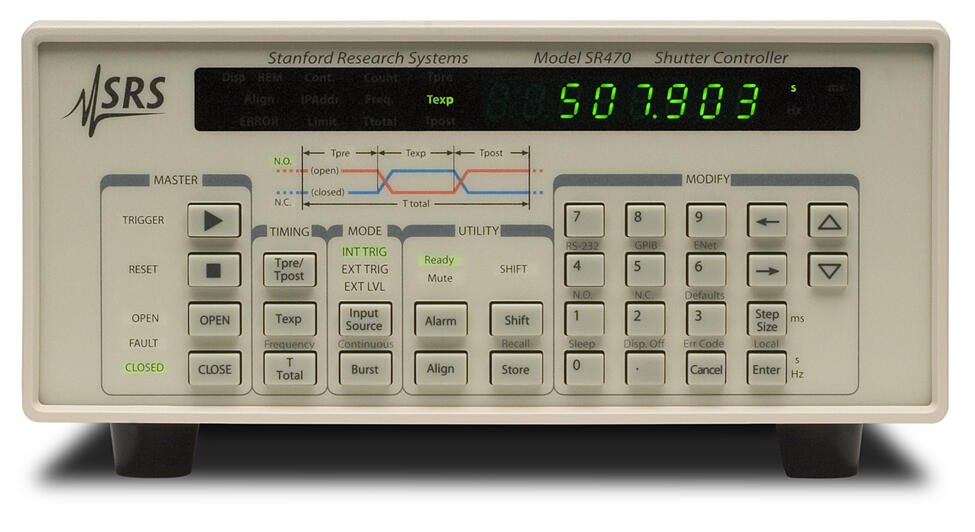

En ljusgrön 8-siffrig LED-display visar den aktuella parametern i sekunder eller hertz, och timingen är exakt till 100 ppm.
En mängd olika triggerlägen tillhandahålls - internt, externt, frontpanel och kontinuerligt - vilket ger dig flexibiliteten att hantera nästan alla applikationer.
Utlösta skurar från millisekunder till månader kan också genereras, vilket placerar SR470 i en klass för sig.
Förutom utlösta sekvenser kan SR470 också fungera som en drivrutin för att aktivera slutarhuvudet från dina egna timingsignaler. Du kan också styra slutaren manuellt från frontpanelen.

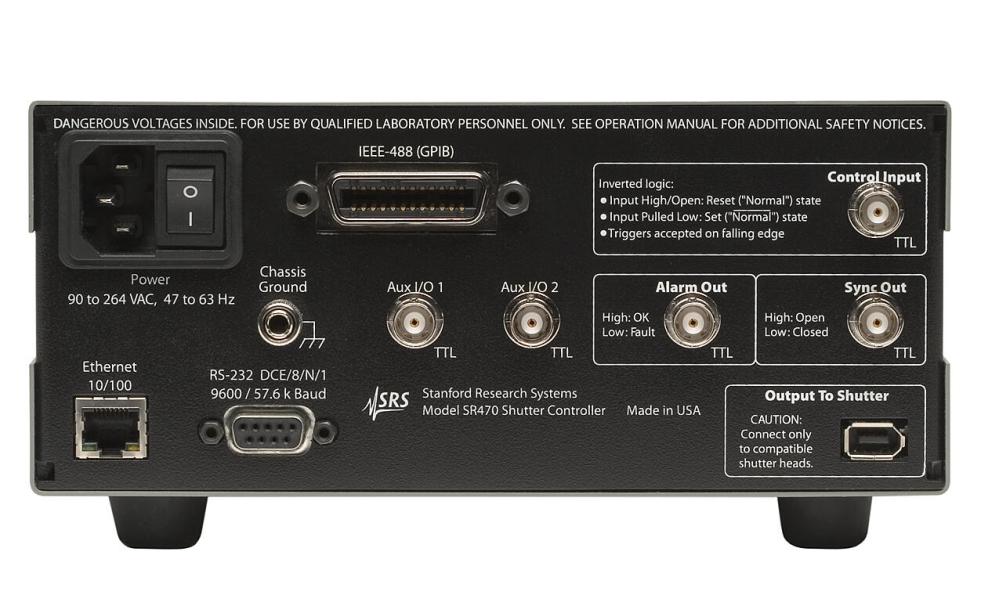

Fjärrstyrning stöds med GPIB, RS-232 och Ethernet datorgränssnitt.
Alla instrumentfunktioner kan styras och läsas över vilket gränssnitt som helst.
Upp till nio kompletta instrumentkonfigurationer kan sparas i icke-flyktigt RAM och återkallas när som helst. Slutarfel upptäcks automatiskt och rapporteras med hörbara och elektroniska (TTL) larm.
Timing
Upplösning: 100 μs (8-siffrig display)
Noggrannhet: 100 ppm
Fördröjning före exponering: 0 till 10 000 s
Exponeringstid: 4 ms till 10 000 s
Fördröjning efter exponering: 4 ms till 10 000 s
Upprepningshastighet: DC till 125 Hz (valfri arbetscykel)
Initialt tillstånd: Normalt öppen eller stängd (användardefinierad)
Slutartyp: SR470 Series Laser Shutter
Utlösande
Lägen: Intern, extern TTL, extern nivå och frontpanel, kontinuerlig
Utlöst skur: 1 till 99 999 999 timingcykler
Systemfel och larm
Larmtyper: Fel LED-indikator, ljudlarm och TTL-utgång på baksidan. Systemet upptäcker automatiskt slutarfel.
Visa
Typ: 7-segments LED, 8-siffrig
Displayen släcker: Frontpanelens lysdioder kan inaktiveras.
