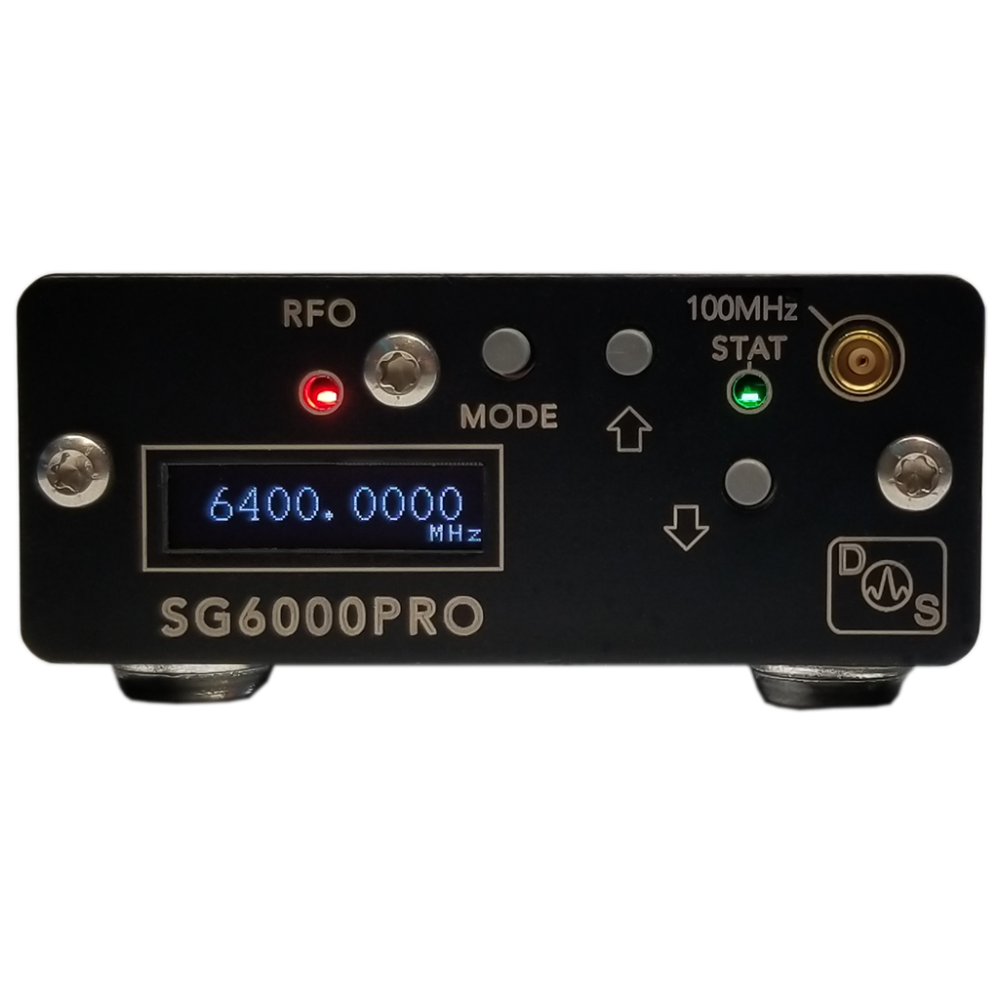

DS Instruments SG6000PRO är en premiumversion av SG6000-serien, framtagen för applikationer som kräver hög signalrenhet, låg distorsion och mycket lågt fasbrus.
Den täcker frekvensområdet 20 MHz – 7,1 GHz och levererar kalibrerad uteffekt mellan –40 och +16 dBm med 0,25 dB steg eller kontinuerlig justering via intern dämpare.
Den nya Rev 11-hårdvaran (Q2 2024) introducerar stöd för fasstyrning i 1°-steg, förbättrad dämpningsnoggrannhet, mindre frekvenssteg (2 Hz) och Ethernet som standardgränssnitt.
SG6000PRO erbjuder fasbrus omkring –98 dBc @ 10 kHz offset vid 6 GHz och aktiv harmonisk filtrering för låg distorsion.
Enheten styrs enkelt via frontpanel, USB Type-C eller Ethernet (DHCP/statisk IP) och stöder SCPI-kommandon.
SG6000PRO är idealisk för avancerade RF-testmiljöer, EMC-tester, filter- och antenndesign samt forsknings- och utvecklingsapplikationer inom kommunikation, radar och försvar.
Egenskaper
- Frekvensområde: 20 – 7100 MHz (kalibrerat 50 – 6500 MHz)
- Uteffekt: –40 till +16 dBm (0,25 dB steg eller kontinuerligt)
- Fasbrus vid 6 GHz: –98 dBc @ 10 kHz offset
- Fasstyrning i 1°-steg (ny funktion Rev 11)
- Aktiv harmonisk filtrering (< –45 dBc typiskt)
- Mycket små frekvenssteg (2 Hz)
- Intern ultralågbrusig 100 MHz-referens
- Extern 10 MHz referensingång (MCX)
- Sweep-triggeringång (MCX)
- USB Type-C och Ethernet (standard sedan Rev 11, DHCP/statisk IP)
- SCPI-kommandostöd för automatiserad testning
- OLED-display och frontpanel med styrknappar
- Kompatibel med .NET, Matlab, Python, Android, Linux
- Ingen drivrutin krävs – Plug & Play via USB
- Spänningsmatning: 5 V via USB Type-C
- Mått: 70 × 32 × 105 mm (2,75″ × 1,25″ × 4,15″)
- RF-kontakt: Premium SMA (upp till 18 GHz)
Typiska användningsområden
- Automatiserade testmiljöer
- Allmän RF-labbanvändning
- Flexibel LO-sourcing
- Antenn- och filterdesign
- EMC-testning
- Produktions- och verifikationstest
- Utbildning och forskning
- Flyg- och försvarsapplikationer
- 802.11n- och LTE-utveckling
