KEY FEATURES
- 5-i-1 kompositanalysator (ACV / DCV / IR / DCR / Impuls)
- Hi-pot test
-AC max. 5kV / DC max. 6
-Högfrekvent kontaktkontroll (HFCC)
- Isolationsmotstånd (IR) -Max. 5kV
- DC Resistance (DCR)-DCR-balans
- Impulslindningstest (IWT)
- Samplingsfrekvens för vågform 200MHz-2 bedömning IWT BreakDown Spänningsläge
- Area
-Laplacian-7 judgments in test mode
- Area ·Differential Area ·Flutter
- Laplacian
- Peak%
- Resonant Are
- fr%
- /Y DC Resistance (∆/Y DCR )
- Impulse Winding Test Compare (IWT CMP)
- Höghastighetskontaktkontroll (HSCC)
- Öppen/Short Check (OSC)
- Stöder 3302/3252 induktans, Q-värde mätning (tillval)
-Inductance
- (Lx)-Inductance Balance (Lx Balance) Ground Fault Interrupt (GFI)
- Stöder max. 40-kanals skanningstest
- Standard LAN, USB, RS232-gränssnitt
- USB-datalagring och skärmfångstfunktioner
- Användargränssnitt: engelska, traditionell kinesiska och förenklad kinesiska

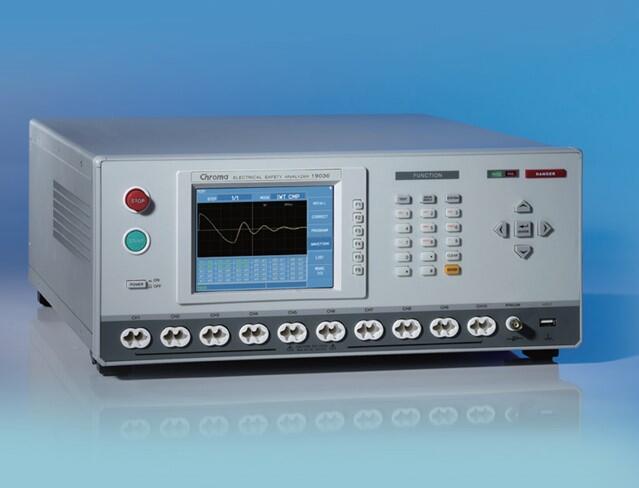

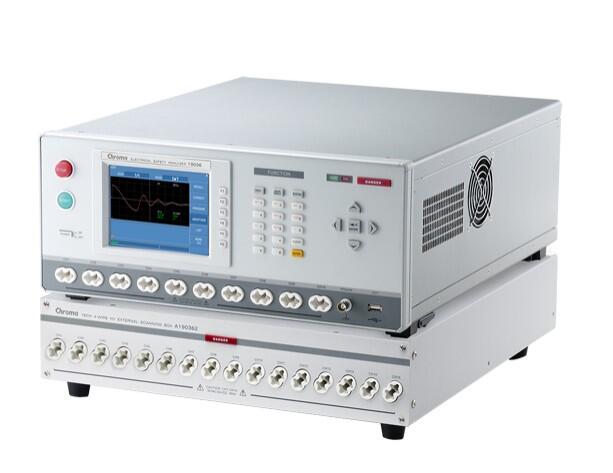

Chroma 19036 är Wound Component Electrical Safety Test (EST) Analyzer, som integrerar Hi-pot (AC/DC), isolationsresistans (IR), DC-resistans (DCR) och impulslindningstest (IWT) i en testare. Den kan mata ut upp till AC 5kV/DC 6kV för Hi-pot-testet, mata ut upp till DC 5kV för IR-mätningen, mäta resistansen från 2mΩ till 2MΩ för fyrtråds DCR-mätning och mata ut DC 6kV för IWT. Och den har 10 kanaler för att testa flera DUTs samtidigt genom skanningstestet. Skanningstestet, som kan spara testtid och arbetskostnader för att kraftigt förbättra produktionseffektiviteten, kan sträcka sig upp till 40 kanaler genom att ansluta till två externa 16-kanalers skanningsboxar.

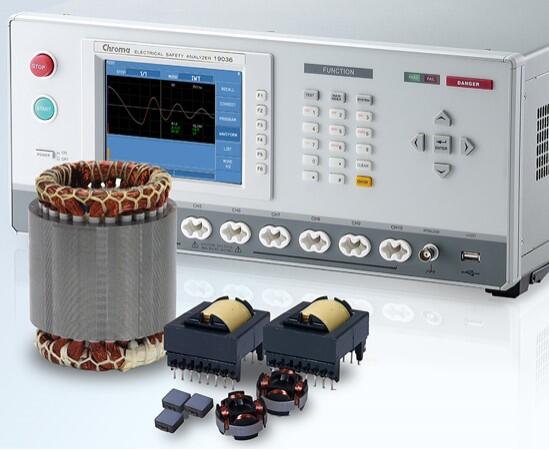

19036 kan tillhandahålla säkerhetstestet för sårkomponenter; transformatorer, motorer, induktorer etc., och låt tillverkaren och operatören kontrollera produktkvaliteten mer effektivt och effektivt inför produktinspektionen.
En spoles dåliga isolering orsakas vanligtvis av den dåliga initiala konstruktionen, den dåliga tillverkningen, försämringen av isoleringsmaterial etc., vilket leder till att spolen har dålig isolering (lager kort) mellan lindningar eller varv, dålig isolering ( kort) mellan spolen och kärnan, eller en dålig tillverkning (kort) mellan spolen och stift eller ledningar. Genom att lägga till impulstestet i testobjekten för produkttillverkning kan man analysera mätningarna av olika defekter från produkten, vilket förbättrar produktkvaliteten på sårkomponentprodukter.
