- Resistansområde: 10 mΩ till 12 kΩ
- 0.01 % noggrannhet
- Precision Pt100-simulering
- Låg temperaturkoefficient
- In-line avläsning
- Utmärkt långtidsstabilitet
- 6-siffrig upplösning
- Helt skärmad
- Område / Upplösning: 0 till 12 kΩ / 10 mΩ steg
- Antal dekader: 6, varje dekad inställbar från 0 till 11.
- Noggrannhet (vid kalibreringstemperatur 22 °C): ± 0.01 % av inställt värde ± 2 mΩ, efter avdrag för residualresistans. ± 1 mΩ för residualvariation.
- Residualresistans: Mindre än 10 mΩ. Mindre än 1 mΩ variation.
- Effektklassning: 0.35 watt per resistor.
- Spänningsklassning: 200 V DC vid maximal resistansinställning.
- Stabilitet: 20 ppm/år (> 1 Ω), 100 ppm/år (< 1 Ω).
- Strömklassning: 10 mΩ-område: 3 A / 100 mΩ-område: 2 A / 1 Ω-område: 600 mA / 10 Ω-område: 200 mA / 100 Ω-område: 60 mA / 1 kΩ-område: 20 mA.
- Isolering: Hölje till resistansterminaler max 2 kV DC.
- Temperaturkoefficient: Mindre än 10 ppm/°C (> 1 Ω). Mindre än 20 ppm/°C (< 1 Ω).
- Manövermoment: Mindre än 0.1 Nm.
- Kontakter: "Make before break" – silverlegering.
- Dimensioner / Vikt: B 355 x H 63 x D 89 mm / 1.1 kg
Time Electronics 1067 är en precisionsresistansdekadbox lämplig för ett brett utbud av simuleringsarbeten. Hög noggrannhet, långtidsstabilitet och låg temperaturkoefficient gör 1067 idealisk för att simulera och kalibrera precisions-Pt100-sensorer och temperaturindikatorer/-mätare som använder resistiva sensorer.
Särskild omsorg har lagts ner vid konstruktionen av 1067 för att säkerställa att den kvarvarande ändresistansen är så låg och stabil som möjligt. Flera självrensande kontakter av silverlegering används för varje position för att säkerställa enastående prestanda och lång livslängd.

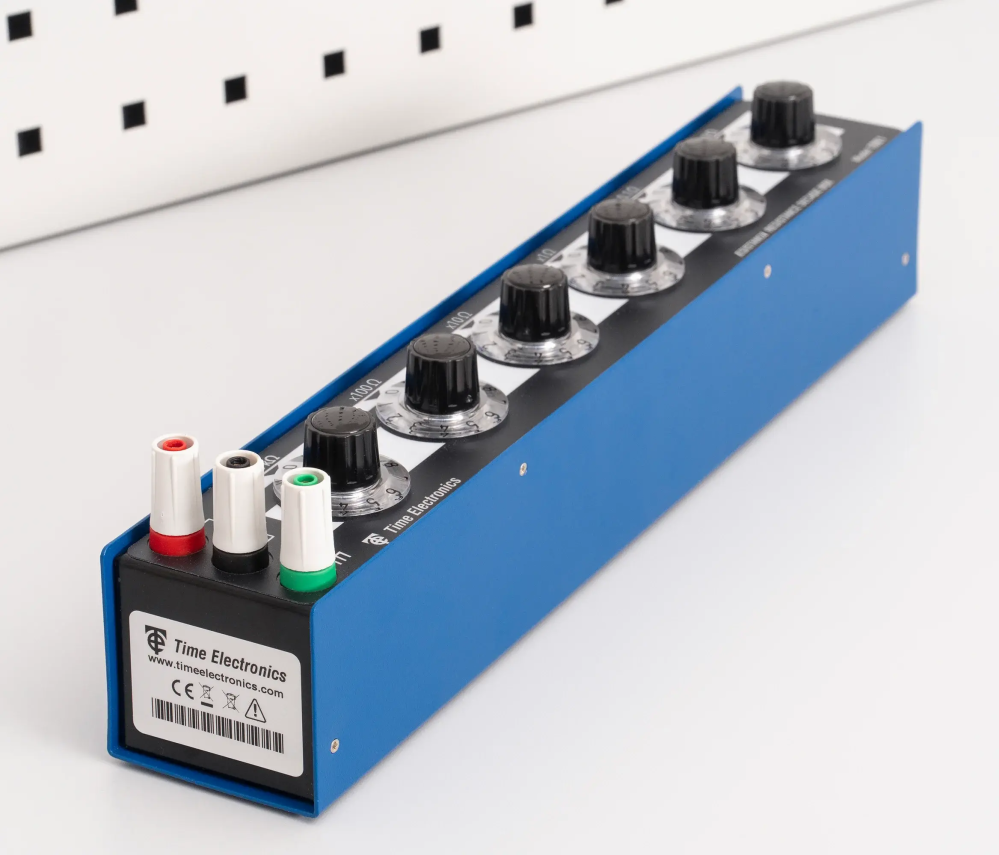

Inrymd i ett robust metallhölje är 1067 helt skärmad och terminaler med låg termisk EMF används. Den slimmade designen innebär att den tar minimal bänkplats och är lätt att transportera.

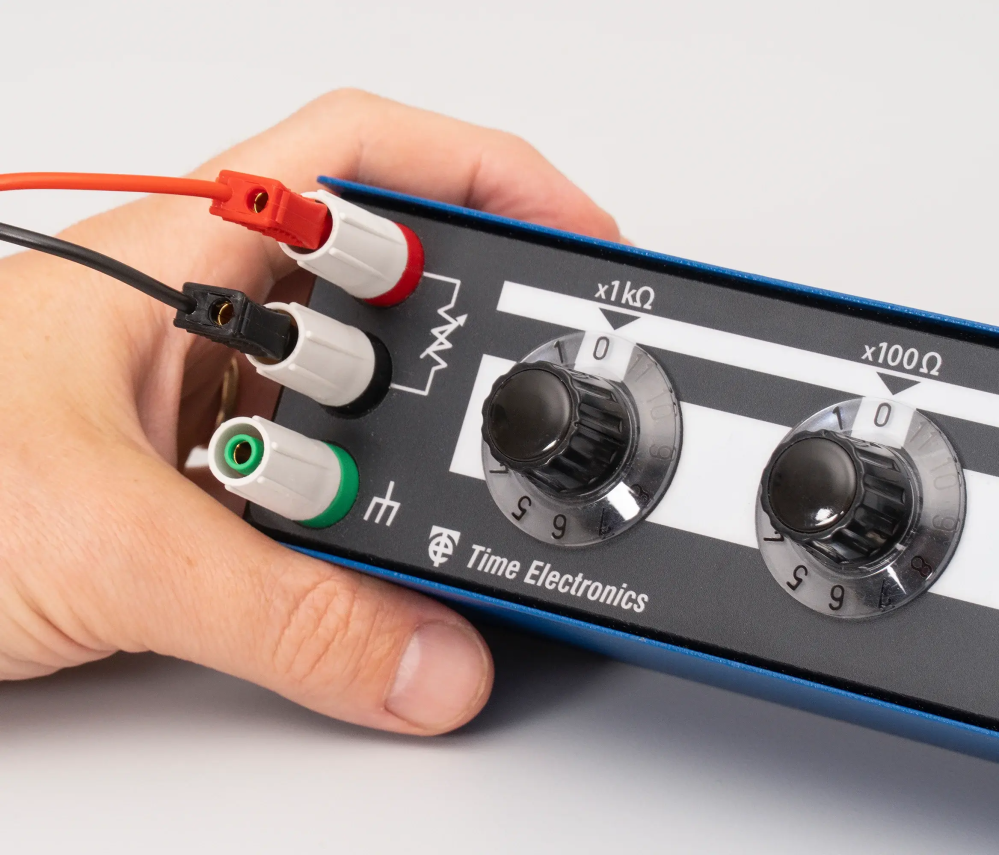

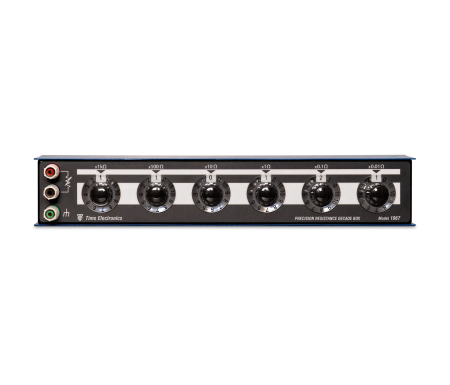

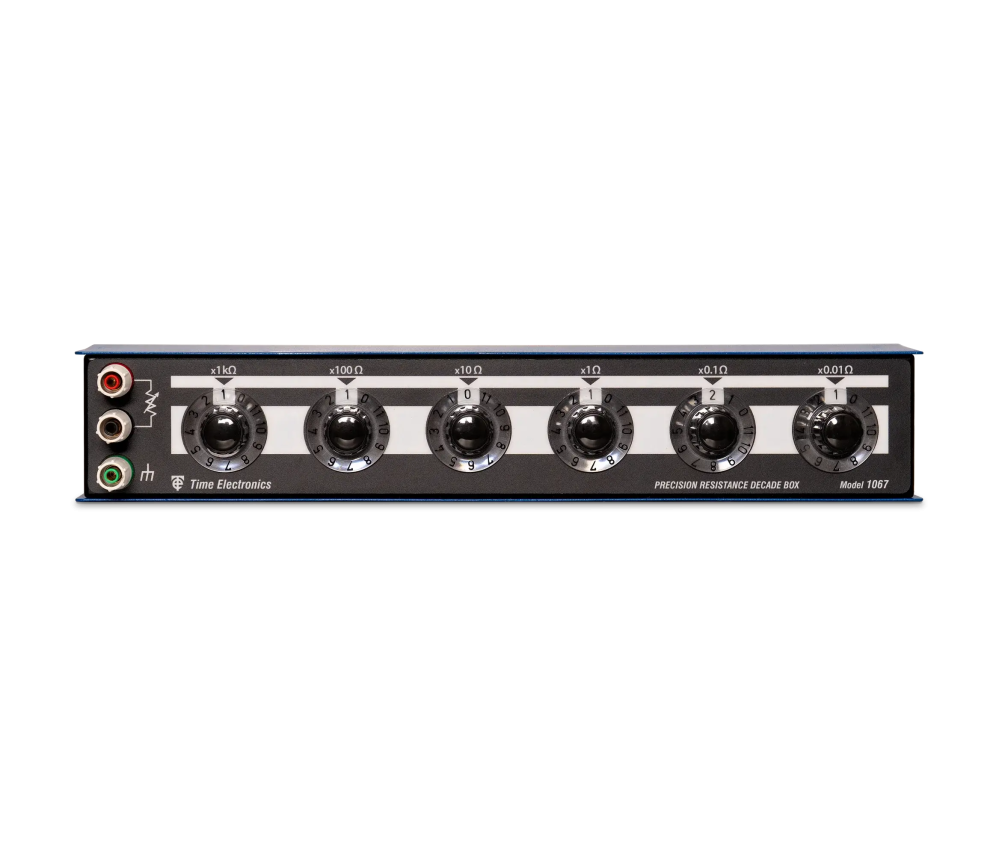

Resistansen väljs genom att ställa in önskat värde med hjälp av vridomkopplarna. Detta möjliggör precis inställning med en tydlig och entydig indikation. Varje dekad är skalad från 0 till 11 och tillåter därför bekväm överlappning av de inställda värdena. Det maximalt inställbara värdet är 12 222.21 ohm.
