- Resistansområde: 1 Ω till 100 MΩ
- Hög noggrannhet (varierande, se specifikationer)
- Tydlig visuell indikation
- Hög stabilitet
- Låg temperaturkoefficient
- Säkerhetsterminaler
- Avtagbart skyddsfodral
- Lämplig för industri eller utbildning
- Område / Upplösning: 1 Ω till 100 MΩ / 1 Ω steg
- Noggrannhet (per dekad):
- 1 Ω dekad: ± 1 %
- 10 Ω dekad: ± 0.5 %
- 100 Ω dekad: ± 0.1 %
- 1 kΩ dekad: ± 0.1 %
- 10 kΩ dekad: ± 0.1 %
- 100 kΩ dekad: ± 0.1 %
- 1 MΩ dekad: ± 0.1 %
- 10 MΩ dekad: ± 1 %
- Maximal ström (per dekad):
- 1 Ω dekad: 0.5 A
- 10 Ω dekad: 0.3 A
- 100 Ω dekad: 100 mA
- 1 kΩ dekad: 30 mA
- 10 kΩ dekad: 3 mA
- 100 kΩ dekad: 0.3 mA
- 1 MΩ dekad: 30 µA
- 10 MΩ dekad: 3 µA
- Residualresistans: Mindre än 250 mΩ
- Effektklassning: 1 watt per resistor
- Spänningsklassning: Max 250 V DC, 176 V AC RMS
- Temperaturkoefficient: 50 ppm/°C
- Dimensioner / Vikt: B 215 x H 100 x D 120 mm / 1 kg

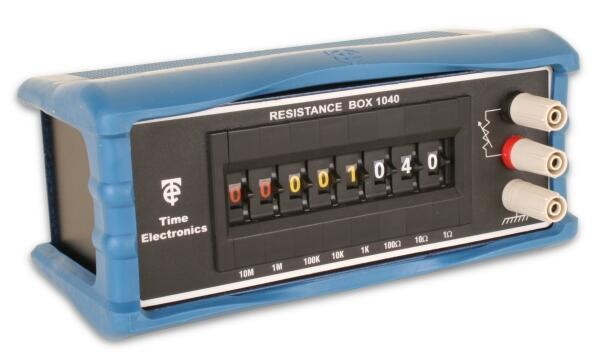

Time Electronics 1040 är en precisionsdekadbox med brett resistansområde, designad för att möta kraven inom både industri och utbildning. Den är kompakt och hållbar, inrymd i ett robust metallhölje med ett avtagbart skyddande gummifodral, vilket gör den idealisk för användning i både laboratorium och ute på fältet. Utmärkt noggrannhet (0.1% i mitten av skalan) uppnås genom användning av högstabila metallfilmsresistanser. Den 8-siffriga tumhjulsväljaren möjliggör enkel och precis inställning med en tydlig indikation av resistansvärdet.
Brytarkontakter: Särskild uppmärksamhet har ägnats åt driftsäkerheten. Ett speciellt arrangemang med flera guldkontakter säkerställer lågt kontaktmotstånd och fortsatt drift, även om en kontakt skulle falera.
Tydlig visuell indikation: För att göra det enkelt att välja och avläsa inställningen har 1040 färgkodade siffror: megohm - röd, kilohm - gul, ohm - vit.
Säkerhetsterminaler: Terminalerna är kompatibla med 4 mm höljda kontakter, samt standardkontakter, bara ledningar och spadterminaler.
Extra skydd: 1040 levereras med ett ergonomiskt gummifodral som ger ökat skydd och hållbarhet. Det har ett texturerat grepp för bekväm hantering och sidoöppningar för etiketter. Det är enkelt att ta bort om du föredrar en fristående enhet eller för att placera 1040 i den valfria bärväskan 9026.
Användningsområde
- Kalibrering av resistans i mätinstrument
- Pt100-simulering för kontroll av RTD-sändare
- "Select-on-test" resistanssubstitution vid kretsdesign
- Utbildningssyfte för förståelse av Ohms lag
