Rigol DNA804 Vektornätverksanalysator
2-portars vektornätverksanalysator för 5 kHz–4,5 GHz med 1 Hz frekvensupplösning, upp till 10 dBm uteffekt och typiskt 125 dB dynamiskt område.
Modeller
- DNA804 – 5 kHz–4,5 GHz
- DNA808 – 5 kHz–8,5 GHz
- DNA814 – 5 kHz–14 GHz
Specifikationer
- Frekvensområde: 5 kHz–4,5 GHz
- Antal portar: 2
- Frekvensupplösning: 1 Hz
- Dynamiskt område: upp till 125 dB (typiskt)
- Maximal uteffekt: 10 dBm
- IF-bandbredd: 1 Hz–3 MHz
- Sveppunkter: upp till 100 001
- Spårbrus: 0,005 dB RMS (10 MHz–4,5 GHz)
- Mätparametrar: S-parametrar, impedans, VSWR och gruppfördröjning
- Kalibrering: mekanisk och elektronisk (ECal)
- 7" kapacitiv pekskärm, 1024 × 600

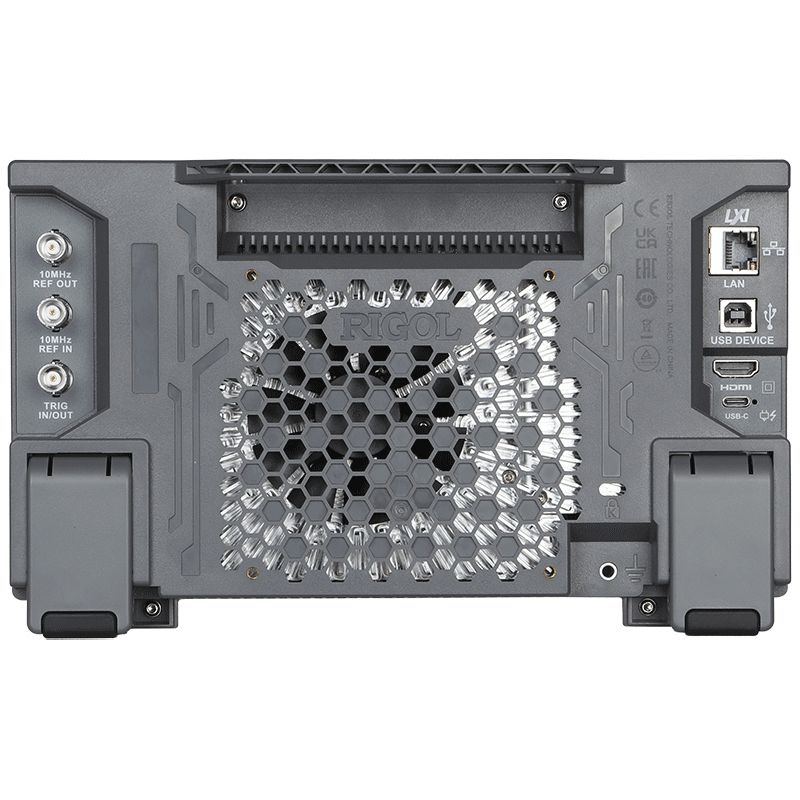

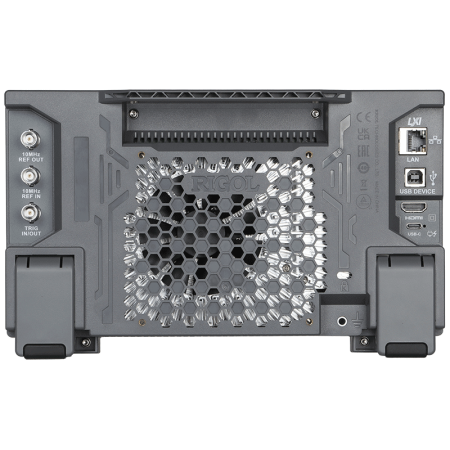

- Gränssnitt: USB, LAN och HDMI
- Fjärrstyrning: SCPI och Web Control
- Mått: 265,35 × 161,75 × 77,38 mm
- Vikt: under 1,9 kg

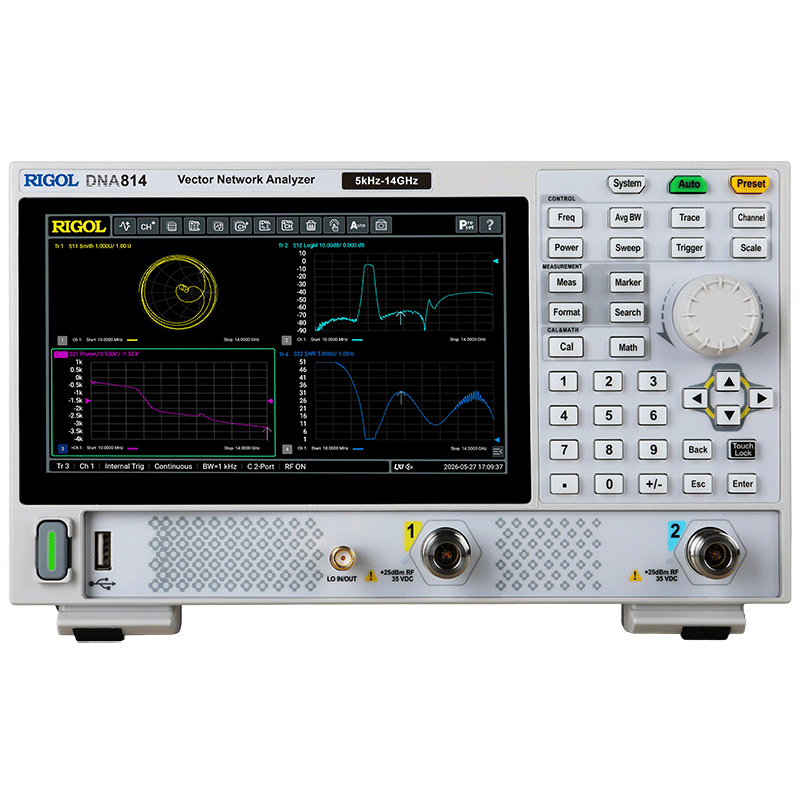

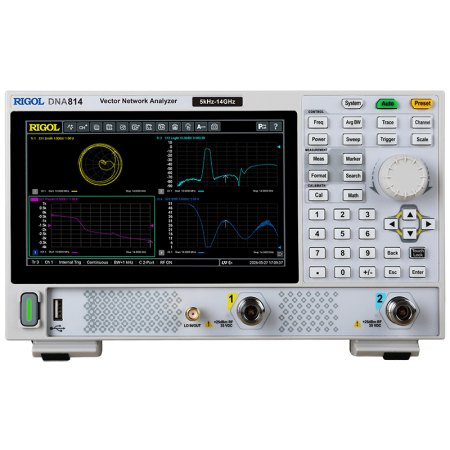

Rigol DNA804 är en kompakt 2-portars vektornätverksanalysator för mätning av RF- och mikrovågskomponenter inom frekvensområdet 5 kHz till 4,5 GHz. Instrumentet mäter transmissions- och reflektionsegenskaper, inklusive S-parametrar, amplitud, fas och gruppfördröjning.
Analysatorn erbjuder ett typiskt dynamiskt område på upp till 125 dB och stödjer flera kalibreringsmetoder, inklusive fullständig tvåportskalibrering och elektronisk kalibrering (ECal). Resultaten kan visas i bland annat Smith-diagram, polärdiagram och som amplitud- eller faskurvor.
DNA800-serien har funktioner för impedansmätning, VSWR, antenntest och fixture embedding/de-embedding. Tidsdomänanalys (TDA) och Distance to Fault (DTF) finns som tillval. Med en 7-tums pekskärm, kompakt format och stöd för fjärrstyrning lämpar sig instrumentet för utveckling, produktion och felsökning inom elektronik och kommunikation.
