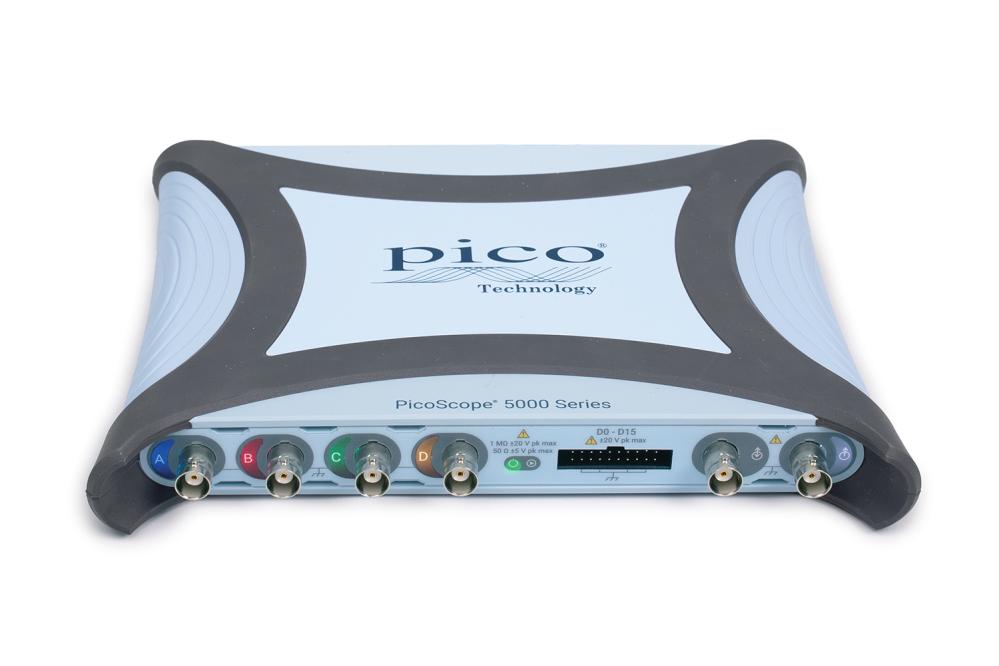

PicoScope 5464E MSO PC Oscilloskop
4-kanaligt PC-oscilloskop med 200 MHz bandbredd, 16-bitars upplösning, 2,5 GS/s, 16 digitala kanaler, 1 GS minne och AWG/funktionsgenerator.
Modeller:
- PicoScope 5462E
4 kanaler, 60 MHz, 16-bit, 2,5 GS/s - PicoScope 5462E MSO
4 kanaler + 16 digitala kanaler, 60 MHz, 16-bit, 2,5 GS/s - PicoScope 5463E
4 kanaler, 100 MHz, 16-bit, 2,5 GS/s - PicoScope 5463E MSO
4 kanaler + 16 digitala kanaler, 100 MHz, 16-bit, 2,5 GS/s - PicoScope 5464E
4 kanaler, 200 MHz, 16-bit, 2,5 GS/s - PicoScope 5464E MSO
4 kanaler + 16 digitala kanaler, 200 MHz, 16-bit, 2,5 GS/s
- 4 analoga kanaler
- MSO-modeller med 16 digitala kanaler
- Bandbredd upp till 200 MHz
- 16-bitars vertikal upplösning
- Samplingshastighet upp till 2,5 GS/s
- Minnesdjup upp till 1 GS
- Samtidig sampling på alla aktiva kanaler
- Låg brusnivå ned till 23 µV RMS
- Dynamikomfång bättre än 73 dB
- Integrerad funktionsgenerator
- Integrerad arbiträrvågformsgenerator (AWG)
- FFT och spektrumanalys
- Seriell avkodning för flera protokoll
- Avancerade triggerfunktioner
- USB-C anslutning
- PicoScope 7, PicoLog 6 och PicoSDK
- Stöd för Windows, macOS och Linux
- 5 års garanti
Applikationer:
- Mixed-signal-analys
- Inbyggda system och digital elektronik
- Seriell databussanalys
- Laboratorie- och utvecklingsmiljöer
- Automatiserade testsystem
- Elektronikfelsökning och verifiering
- Spektrumanalys och transientmätningar
PicoScope 5000E-serien är PC-baserade oscilloskop utvecklade för högupplöst signalanalys, mixed-signal-mätningar och utveckling av inbyggda system. Serien erbjuder 16-bitars upplösning, samplingshastigheter upp till 2,5 GS/s och bandbredd upp till 200 MHz. Instrumenten har låg brusnivå och ett dynamikomfång bättre än 73 dB för noggrann analys av både snabba och lågspänningssignaler.
Serien omfattar modeller med fyra analoga kanaler samt MSO-versioner med 16 digitala kanaler för samtidig analys av analoga och digitala signaler. Samtliga modeller använder samtidig sampling på alla aktiva kanaler och erbjuder minnesdjup upp till 1 GS beroende på antal aktiva kanaler.
PicoScope 5000E-serien har integrerad funktionsgenerator och arbiträrvågformsgenerator med stöd för bland annat sinus, fyrkant, ramp, PRBS och brusgenerering. Instrumenten stöder även FFT/spektrumanalys, matematikfunktioner, masktestning, DeepMeasure samt seriell avkodning för protokoll som CAN, CAN FD, I²C, SPI, UART, LIN, FlexRay och Ethernet.

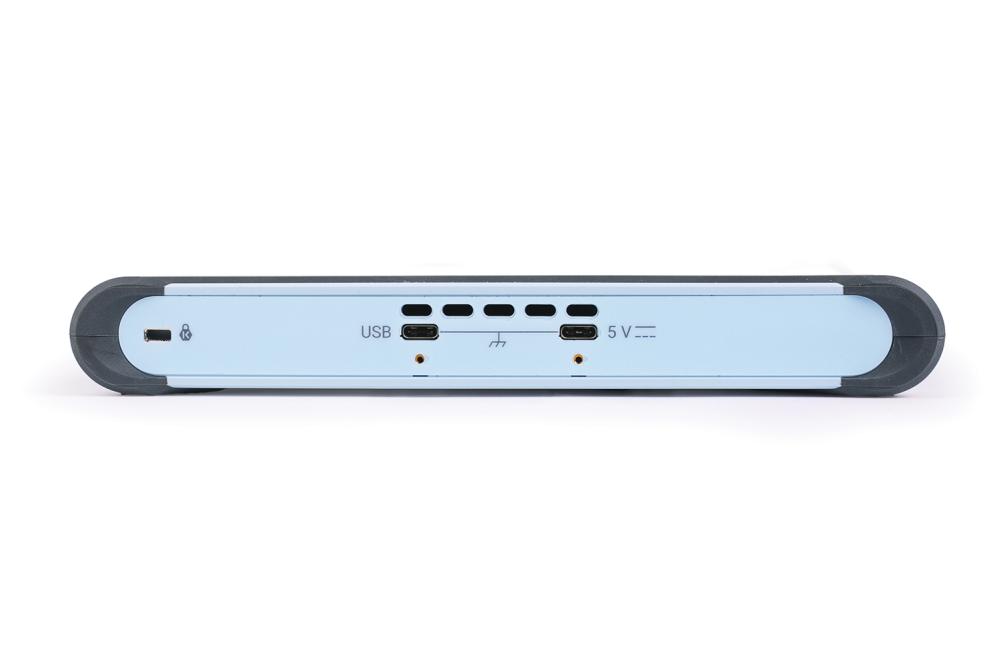

Oscilloskopen ansluts via USB 3.0 Type-C och är kompatibla med Windows, macOS och Linux. PicoScope 7, PicoLog 6 och PicoSDK ingår utan licensavgifter och möjliggör integration i automatiserade testmiljöer och egna programvarulösningar.
