Hioki RM3544 Resistansmätare
Resistansmätare för fyrtrådsmätning upp till 3,5 MΩ med 1 µΩ upplösning, 0,02 % grundnoggrannhet och mätström upp till 300 mA.

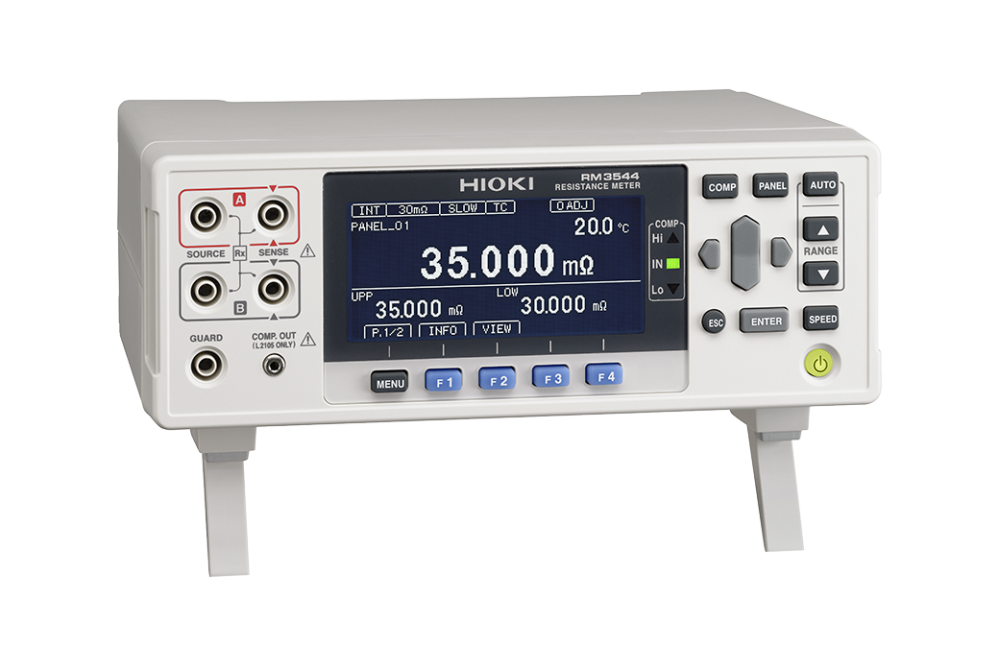

Hioki RM3544 är en stationär resistansmätare för noggrann mätning av låga och höga resistansvärden vid produktionskontroll, justering och mottagningsprovning. Instrumentet använder fyrtrådsmätning och har nio mätområden med en maximal upplösning på 1 µΩ och en grundnoggrannhet på 0,02 %.
RM3544 används bland annat för mätning av lindningsresistans i motorer och transformatorer, kontaktresistans i reläer och brytare samt resistans i säkringar, motstånd och ledande material.
Modellöversikt
- RM3544 – Standardmodell utan kommunikationsgränssnitt.
- RM3544-01 – Med EXT I/O, RS-232C och USB för automatiserad provning och dataöverföring.
Båda modellerna har samma grundläggande mätprestanda.
Tekniska egenskaper
- Mätområde: 0,000 mΩ till 3,5000 MΩ
- Nio resistansmätområden
- Upplösning: ned till 1 µΩ
- Grundnoggrannhet: 0,02 %
- Mätström: upp till 300 mA
- Fyrtrådsmätning med guard-anslutning
- Tre mäthastigheter: FAST, MED och SLOW
- Temperaturkompensering med separat temperatursensor
- Komparatorfunktion med ljudindikering
- Minne för tio uppsättningar instrumentinställningar
- EXT I/O, RS-232C och USB på RM3544-01
Mätfunktioner
Instrumentet har automatisk eller manuell områdesinställning och en komparatorfunktion för bedömning av mätresultat mot inställda gränsvärden. Resultaten visas på instrumentets LCD-display och kan indikeras med ljudsignal eller en separat LED-komparatortillsats.
Temperaturkompensering gör det möjligt att räkna om uppmätta resistansvärden till en vald referenstemperatur. Funktionen kräver temperatursensorn Z2001, som säljs separat.
RM3544 är klar för mätning direkt efter start utan föregående uppvärmning.
Kommunikation och automatisering

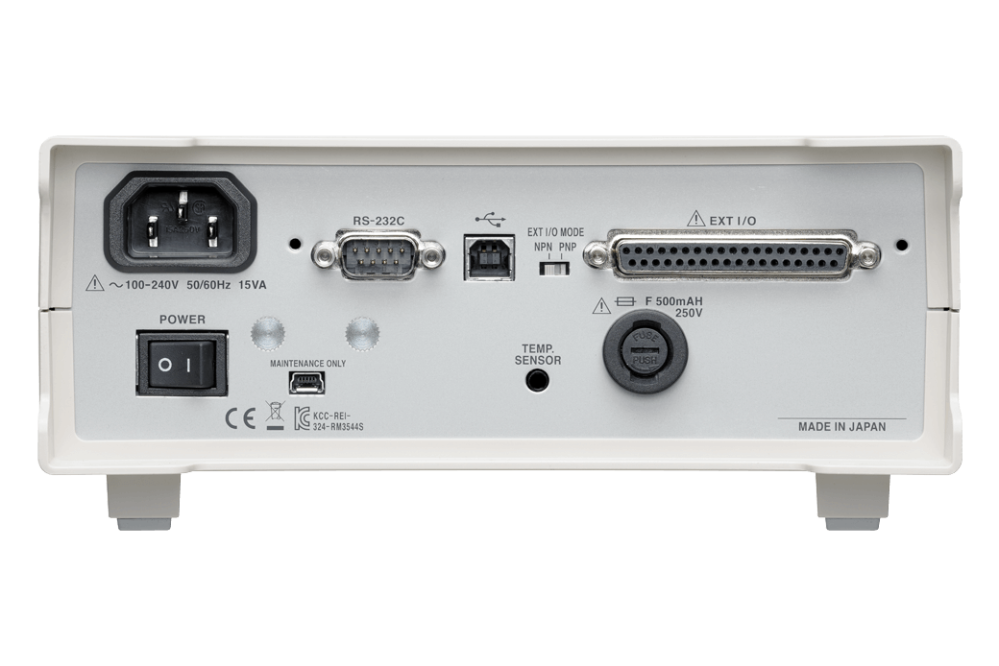

RM3544-01 har RS-232C och USB för överföring av mätvärden och fjärrstyrning från dator. Modellen har även ett isolerat EXT I/O-gränssnitt med stöd för NPN/PNP och utgångslägen för komparatorresultat eller BCD-data.
Vid automatiserad provning kan RM3544-01 genomföra en mät- och bedömningscykel på ned till 18 ms vid 60 Hz nätfrekvens.
Medföljande tillbehör: Nätkabel, L2101 mätkablar med klämmor, bruksanvisning och reservsäkring. RM3544-01 levereras dessutom med USB-kabel, EXT I/O-kontakt och programvara.
