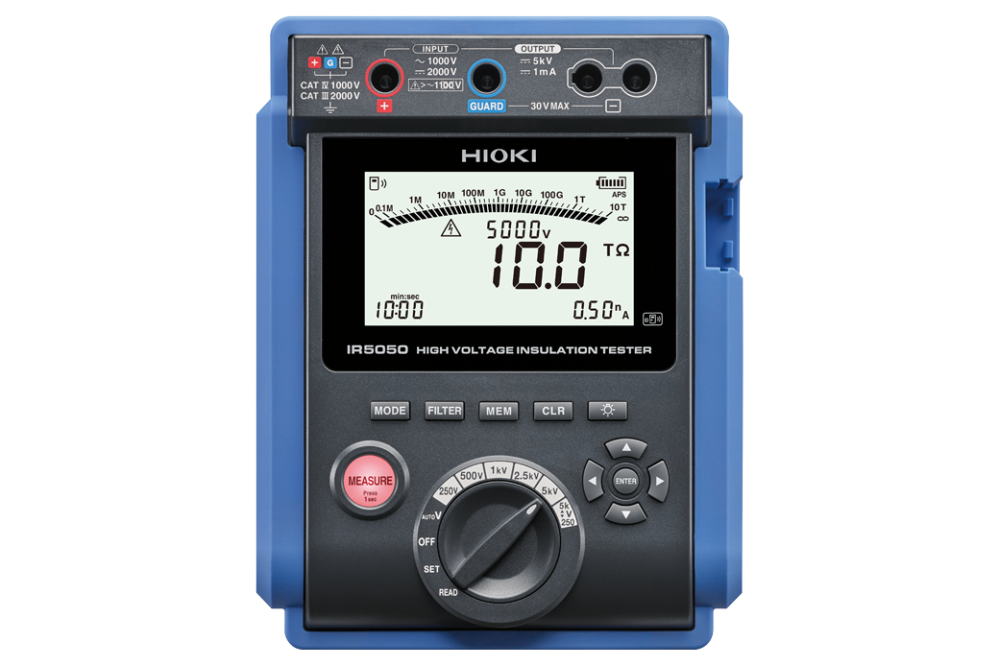

Hioki IR5050 Högspännings isolationsprovare

• Testspänning: 250 V till 5 kV (5 områden)
• Isolationsresistans: 10 MΩ till 10 TΩ (7 områden)
• Säkerhetsklassning: CAT III 2000 V, CAT IV 1000 V
• Kapslingsklass: IP65 (med skyddsväska)
• Batteridriven
• Bluetooth-kommunikation via tillval Z3210

Applikationer

• Isolationsprovning av kablar, motorer och transformatorer



Hioki IR5050 är en portabel högspännings isolationsprovare för mätning av isolationsresistans i kablar, motorer, transformatorer och annan högspänningsutrustning. Instrumentet erbjuder fem testspänningar från 250 V till 5 kV och mäter isolationsresistans upp till 10 TΩ.

Det kompakta och lätta utförandet är anpassat för fältarbete i högspänningsinstallationer. Den medföljande skyddsväskan ger kapslingsklass IP65 och skyddar instrumentet mot damm och vatten i krävande miljöer. Efter avslutad mätning urladdas testobjektet automatiskt via instrumentets inbyggda urladdningsfunktion. Skärmade testledningar och guard-funktion minskar störningar och bidrar till stabila mätresultat.

För utökad analys av isolationsstatus erbjuder IR5050 diagnostikfunktioner som Polarization Index (PI), Dielectric Absorption Ratio (DAR) och Dielectric Discharge (DD). Dessa används för att utvärdera åldrande, fukt och föroreningar i isolationsmaterial över tid.

Instrumentet har även testfunktioner med varierande testspänning. Step Voltage-testet ökar spänningen stegvis för att identifiera svaga punkter i isolationen. Ramp-testet ökar spänningen kontinuerligt för att analysera isolationsbeteende över ett spänningsområde och upptäcka avvikelser.

Mätdata kan lagras i instrumentet och hämtas i efterhand för dokumentation och analys. Med tillvalet Z3210 kan data överföras via Bluetooth till mobil enhet och användas tillsammans med GENNECT Cross-appen. För PC-baserad dokumentation finns kommunikationspaket DT4900-01 med galvaniskt isolerat gränssnitt.

IR5050 är utvecklad och tillverkad i Japan i HIOKI:s egna produktionsanläggningar.
