Tekbox TBMA8 Hybridantenn
Hybridantenn för EMC pre-compliance med 30 MHz–3 GHz frekvensområde, N-kontakt, 50 Ω impedans och robust transportväska.

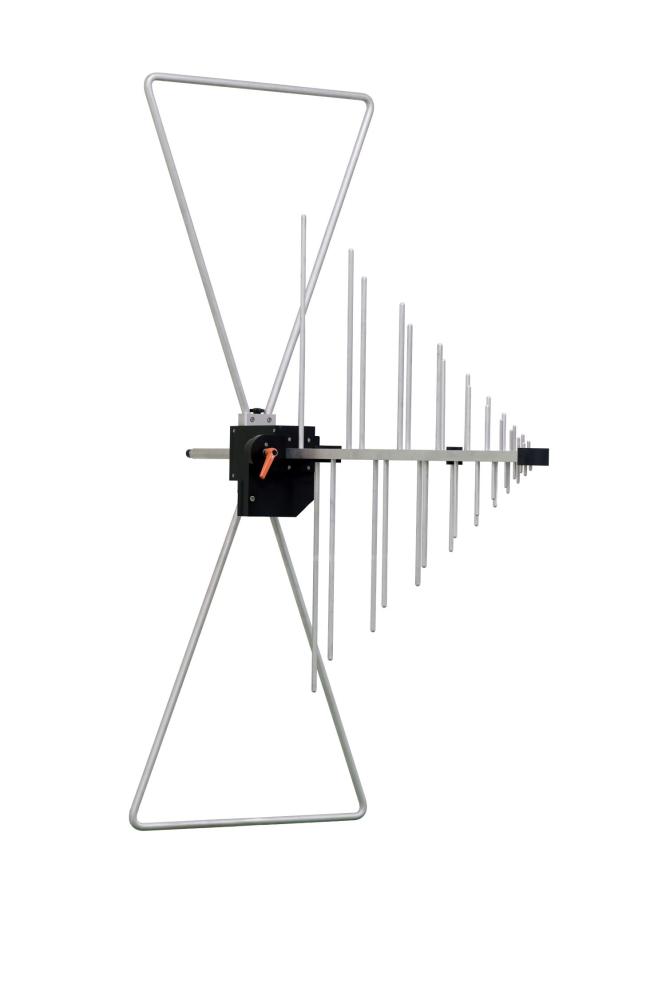

Tekbox TBMA8 är en hybridantenn för strålad emissionsmätning vid EMC pre-compliance-testning. Antennen kombinerar en bikonisk antenn med en logperiodisk antenn och täcker frekvensområdet 30 MHz till 3000 MHz.
TBMA8 är karakteriserad över hela frekvensområdet och har VSWR- och antennfaktorvärden typiska för hybridantenner. Konstruktionen består av strålande element och stödbommar i aluminiumlegering, standard N-honkontakt och 22 mm monteringsrör.

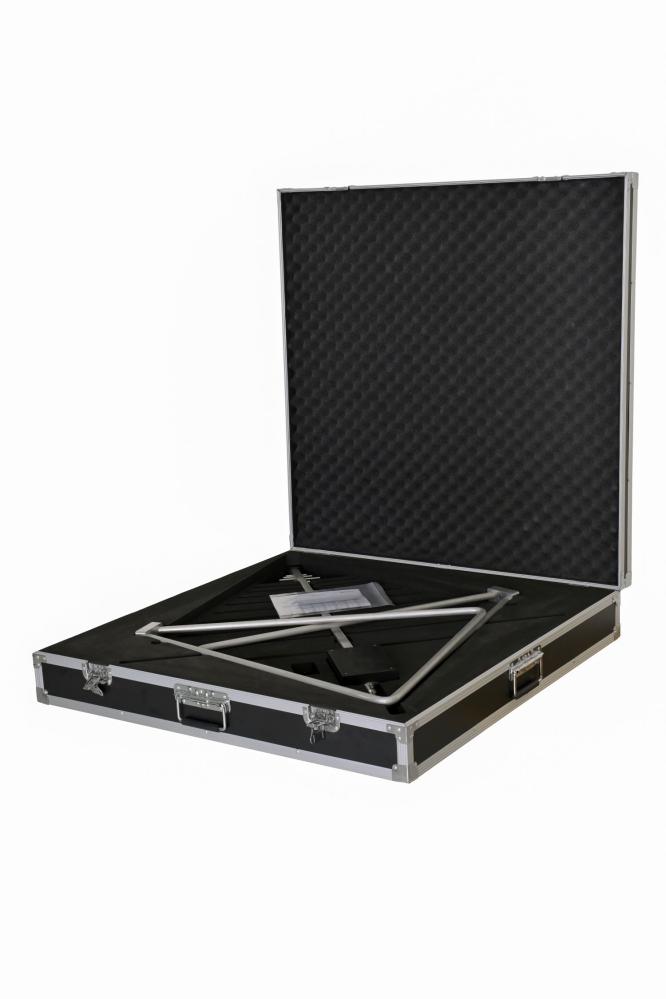

Antennen levereras med två triangulära bowtie-element och transporteras i en robust bärväska. Tiltningsbart monteringsfäste och stativ finns som tillval.
- Hybridantenn
- Frekvensområde: 30 MHz–3000 MHz
- VSWR: <2,1 vid f >80 MHz
- Isotrop förstärkning vid 3 m: -15 till 8 dBi
- Antennfaktor vid 3 m: 8 till 34 dB/m
- Max kontinuerlig RF-ingångseffekt: 130 W
- Nominell impedans: 50 Ω
- RF-kontakt: N-hona
- Monteringsrör: 22 mm diameter
- Mått: 1504 × 1183 × 558 mm
- Vikt: 6,7 kg
- Robust transportväska ingår
