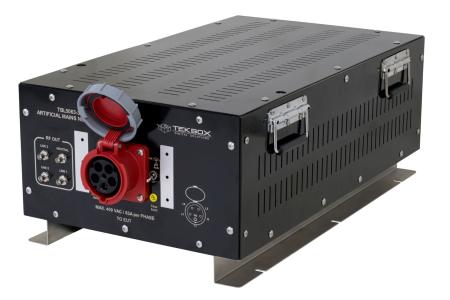

Tekbox TBL5063-3 3-fas Line Impedance Stabilisation Network

Tekbox TBL5063-3 är ett trefas Line Impedance Stabilization Network (LISN) utvecklat för ledningsbundna EMC-emissionsmätningar enligt CISPR 16-1-2 inom frekvensområdet 9 kHz till 30 MHz. Instrumentet används för att skapa en definierad nätimpedans mellan matningsnät och testobjekt, vilket möjliggör reproducerbara och standardiserade emissionsmätningar.

LISN-enheten är konstruerad för trefasutrustning med matningsspänningar upp till 690/400 V AC och märkströmmar upp till 63 A per fas och neutralledare. Varje fas samt neutralledaren har separata RF-utgångar, vilket möjliggör individuell analys av ledningsbundna störningar och ger stöd för avancerad EMC-felsökning.

Vid användning tillsammans med Tekbox TBLM2 LISN Mate kan de uppmätta emissionerna delas upp i common-mode- och differential-mode-komponenter, vilket förenklar identifiering av störkällor och verifiering av EMC-filter och avstörningsåtgärder.

TBL5063-3 är utrustad med luftlindade induktanser för stabila högfrekvensegenskaper, växlingsbar skyddsjord samt artificiell hand enligt standard. Instrumentet levereras med ett externt 9 kHz högpassfilter och CEE/IEC60309 63 A anslutningar för anslutning av trefasig utrustning i laboratorie- och pre-compliance-miljöer.

• 3-fas Line Impedance Stabilization Network (LISN)
• Frekvensområde 9 kHz–30 MHz
• Uppfyller CISPR 16-1-2
• 50 Ω ∥ (50 µH + 5 Ω) nätimpedans
• 63 A märkström per fas och neutralledare
• Max nätspänning 690/400 V AC
• Separata RF-utgångar för varje fas och neutralledare
• Växlingsbar skyddsjord (PE)
• Luftlindade induktanser
• Externt 9 kHz högpassfilter ingår
• CEE/IEC60309 63 A anslutningar

Applikationer

• EMC pre-compliance-testning
• Ledningsbundna emissionsmätningar
• EMC-provning av trefasutrustning
• Industriella drivsystem och kraftomriktare
• Laddinfrastruktur och energisystem
• EMC-laboratorier och utvecklingsmiljöer
