Tekbox TBL05100-1C Line Impedance Stabilisation Network
Konfigurerbart 5 µH LISN för ledningsbundna emissionsmätningar, med upp till 100 A ström och stöd för flera EMC-standarder.

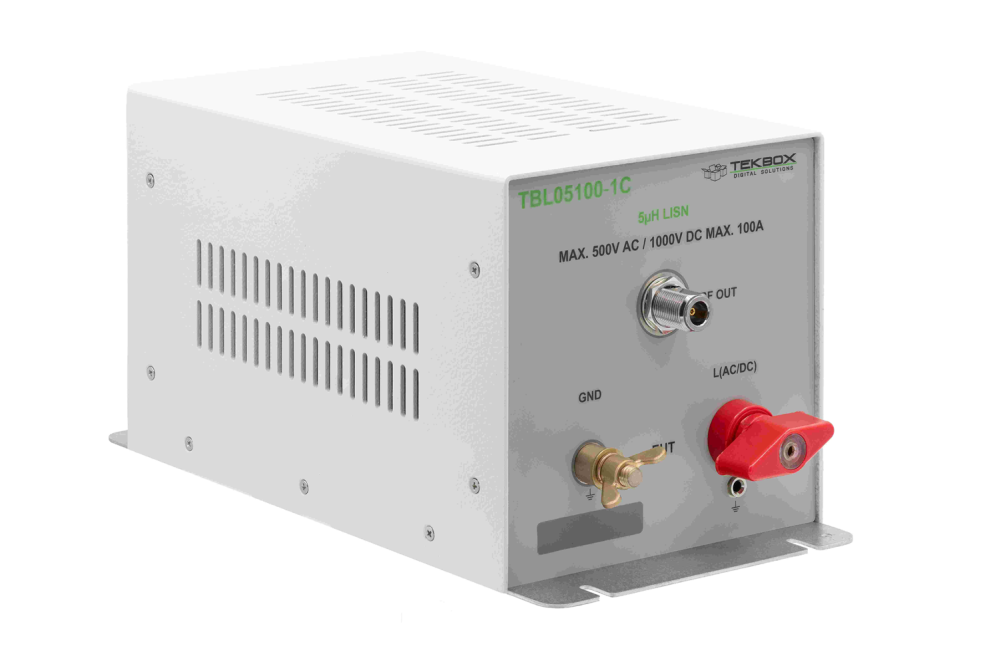

Tekbox TBL05100-1C är ett konfigurerbart 5 µH LISN (Line Impedance Stabilisation Network) för mätning av ledningsbundna störningar på matningsledningar. Enheten placeras mellan matningskällan och testobjektet (EUT), där störningssignalen kan mätas via RF-utgången med exempelvis en spektrumanalysator eller mätmottagare.
TBL05100-1C levereras fabriksinställd för 50 Ω // 5 µH + 1 Ω och uppfyller impedans-, fas- och isolationskraven enligt CISPR 16-1-2 och CISPR 25. Via en intern högströmsbygel kan LISN:et konfigureras för 50 Ω // 5 µH och användas för mätningar enligt bland annat CISPR 25, MIL-STD-461G, ISO 11452-4 och ISO 7637-2. För DO-160 kan den interna kondensatorn kopplas bort och en extern 10 µF-kondensator anslutas.
Det karakteriserade frekvensområdet är 10 kHz–400 MHz och maximal ström är 100 A. TBL05100-1C kan användas vid upp till 1000 V DC samt 500 V AC vid 50/60 Hz. Två enheter kan tillsammans med Tekbox LISN Mate användas för separat mätning av common mode- och differential mode-störningar.
- Topologi: enkel väg, konfigurerbar
- Impedans: 50 Ω // 5 µH + 1 Ω eller 50 Ω // 5 µH
- Standarder: CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO 11452-4 och ISO 7637-2
- Frekvensområde: 10 kHz–400 MHz
- Maximal ström: 100 A
- DC-resistans: <5 mΩ
- Max. driftspänning: 500 V AC vid 50/60 Hz, 250 V AC vid 400 Hz, 1000 V DC
- RF-anslutning: N-hona
- EUT- och SOURCE-anslutning: M8-bindningspost med 4 mm centrumhål
- Mått: 300 × 150 × 150 mm
- Vikt: 2,7 kg
