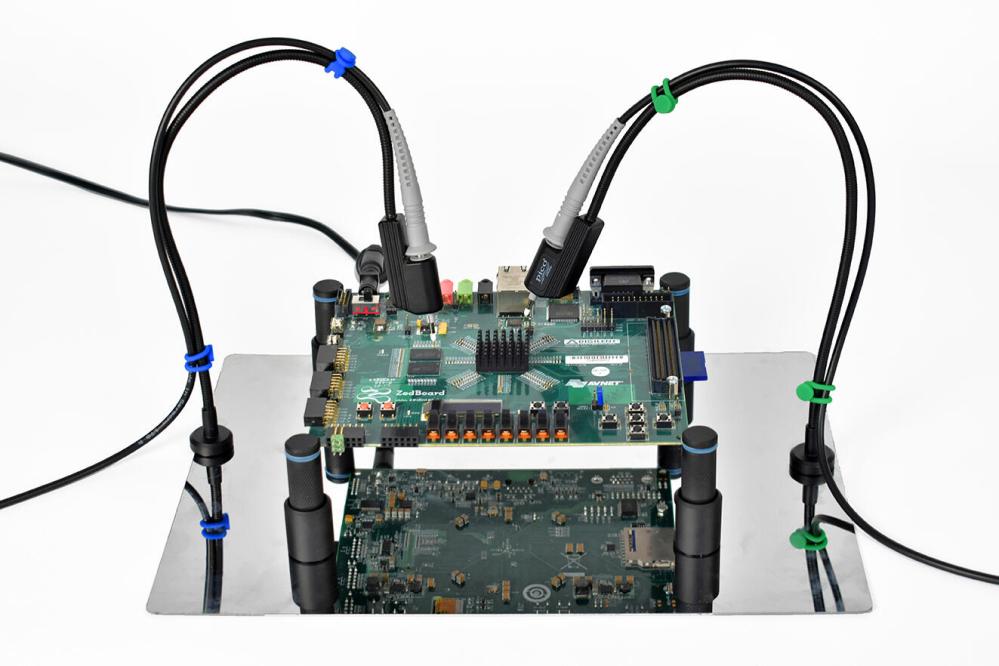

PQ217-probhållaren och PCB-hållarsatsen är ett värdefullt tillbehör för alla BNC-ingångsoscilloskop upp till 500 MHz bandbredd. Den har designats exklusivt för användning med intervallet 2,5 mm prober från Pico, varav fyra P2056 500 MHz prober ingår i detta kit. I satsen ingår också en A4-storlek (ca 9" x 11") stålbottenplatta, fyra PCB-hållare, fyra sondhållare och åtta färgade elastiska buntband. Satsen är idealisk för att göra handsfree-mätningar, för PCB-inspektion och även som lödstation!
Basplattan ger ett säkert fotfäste för ditt probepositioneringssystem. Den är spegelklar, så att du kan se undersidan av kretskortet för att se eventuella statuslysdioder under testet.

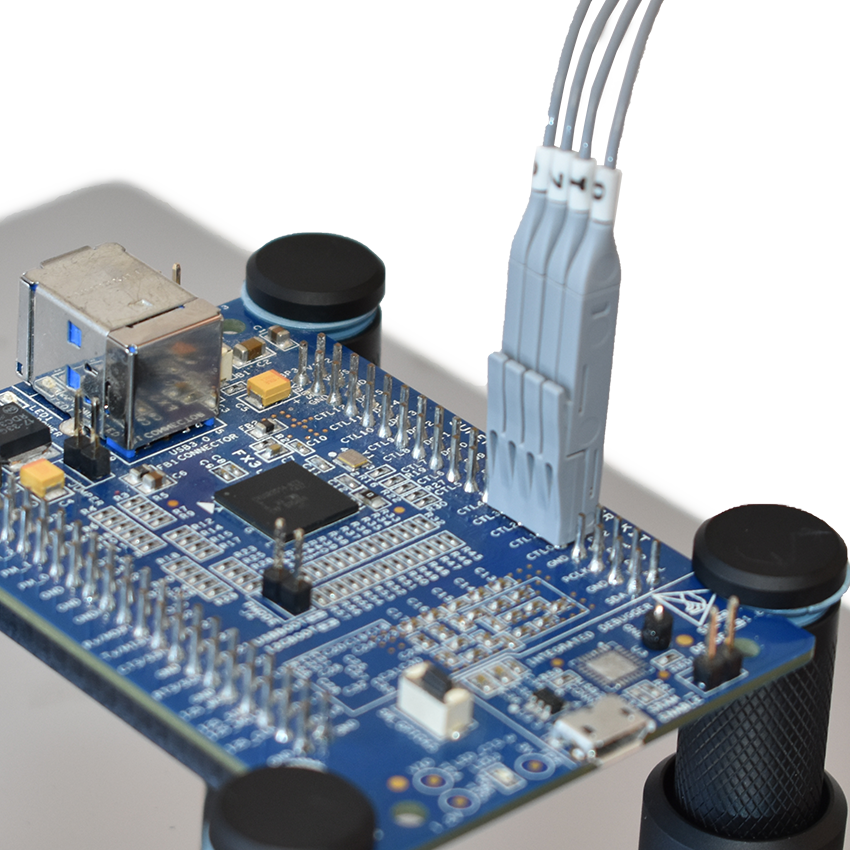

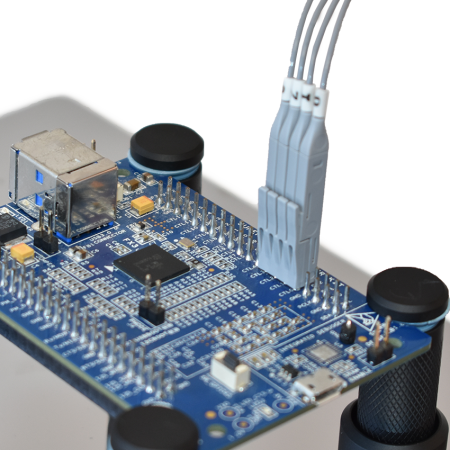

Ditt kretskort är fixerat på plats med fyra kraftfulla magnetiska stolpar som använder fjäderbelastade klämmor för att greppa kretskortet som testas. Klämmorna använder ett par utbytbara isolerande brickor för att undvika kortslutning av spår på kretskortet.
Med starka magneter vid basen erbjuder de fyra svanhals-probhållarna ett flexibelt sätt att placera probspetsen samtidigt som den håller den stadigt på plats. Deras unika design använder en exakt viktad probhållare som trycker den fjädrande probspetsen precis tillräckligt för att få en bra kontakt på ditt PCB eller den enhet som testas. Satsen innehåller åtta par silikonband i PicoScope-kanalfärgerna (blå, röd, grön, gul, lila, grå, ljusblå och magenta). Dessa elastiska gummiband fäster sondkabeln till sondhållarens svanhals, ger stabilitet och även ett snyggt sätt att identifiera vilka prober som är anslutna till vilka kanaler (särskilt användbart med ett åtta-kanals oscilloskop!)
Satsen innehåller:
- Fjäderbelastad magnetisk PCB-hållare (4)
- Basplatta (210 x 297 mm)
- Isoleringsbricka, blå
- Magnetisk 2,5 mm oscilloskopsprobhållare (4)
- Kabelhållare, levereras i kanalidentifieringsfärgerna A till D och E till H
- Oscilloskopsprob
