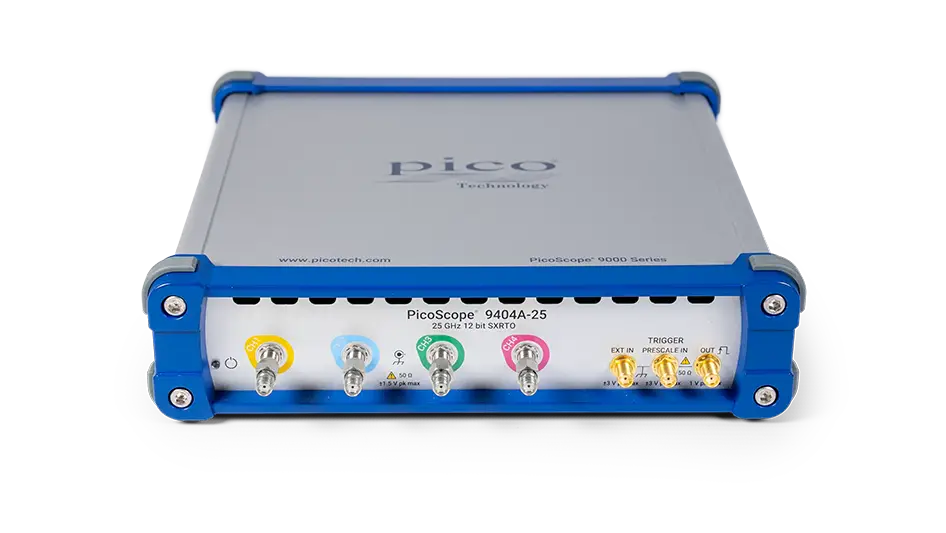

PicoScope 9404A-25 CDR SXRTO Oscilloskop

Modeller

• PicoScope 9404A-06 CDR SXRTO – 4-kanal / 6 GHz / 12-bit / 1 TS/s
• PicoScope 9404A-16 CDR SXRTO – 4-kanal / 16 GHz / 12-bit / 2.5 TS/s
• PicoScope 9404A-25 CDR SXRTO – 4-kanal / 25 GHz / 12-bit / 5 TS/s
• PicoScope 9404A-33 CDR SXRTO – 4-kanal / 33 GHz / 12-bit / 5 TS/s

Specifikationer

• 4 höghastighets 50 Ω-ingångar
• Bandbredd upp till 33 GHz
• Transition time ner till 11 ps
• Random equivalent-time sampling upp till 5 TS/s
• 12-bitars ADC med 500 MS/s
• Full-scale input ±800 mV
• Puls-, eye- och masktester ner till 22 ps, upp till 16 Gb/s
• Intuitivt touch-kompatibelt Windows-gränssnitt
• Inbyggda mätningar, zoom, data masks och histogram
• Digital gain ranges 10 mV/div – 250 mV/div
• Trace length upp till 250 kS, delat mellan kanaler
• Valbar clock recovery trigger upp till 11,3 Gb/s
• Valfria recovered clock och data outputs

Applikationer

• High-speed mixed-signal analys
• Eye-diagram och clock/data-verifiering
• Puls- och stegmätningar i högfrekvenssignaler
• Serielle datakanaler upp till 16 Gb/s
• Högpresterande test i elektronik- och kommunikationssystem
• Felsökning och verifiering av högfrekvent kretsdesign

PicoScope 9400A-serien är SXRTO (sampler-extended real-time) PC-oscilloskop med fyra höghastighetsingångar, optimerade för extremt snabba övergångar och puls-/dataeye-analys. Serien erbjuder bandbredd upp till 33 GHz, sampling upp till 5 TS/s och hög precision med 12-bitars ADC. Instrumenten är särskilt lämpade för analys av repetitiva höghastighetssignaler, clock- och datastreams, med inbyggda avancerade mätverktyg, eye-diagram, masktesting och valfri clock recovery. PicoScope 9400A är utvecklad för högfrekvens-, kommunikations- och elektronikapplikationer som kräver noggrann visualisering och mätning av snabba signaler.
