- 16 GHz bandbredd, 22 ps övergångstid
- 2,5 TS/s (0,4 ps upplösning) slumpmässig sampling med ekvivalent tid
- 12-bit 500 MS/s ADCs, ±800 mV fullskaligt ingångsområde
- Puls-, ögon- och masktestning ner till 22 ps och upp till 16 Gb/s
- Intuitivt och konfigurerbart pekkompatibelt Windows-användargränssnitt
- Omfattande inbyggda mätningar, zoomfunktioner, datamasker och histogram
- Digitala förstärkningsområden från 10 mV/div till 250 mV/div
- Spårlängd på upp till 250 kS, delad mellan kanaler
- Klockåterhämtnings-trigger upp till 11,3 Gb/s
- Utgångar för återhämtad klocka och data

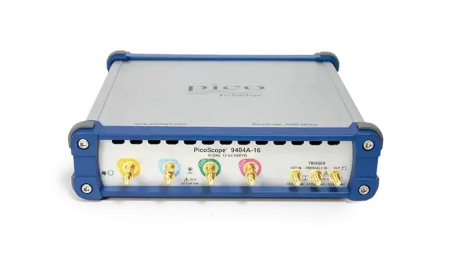

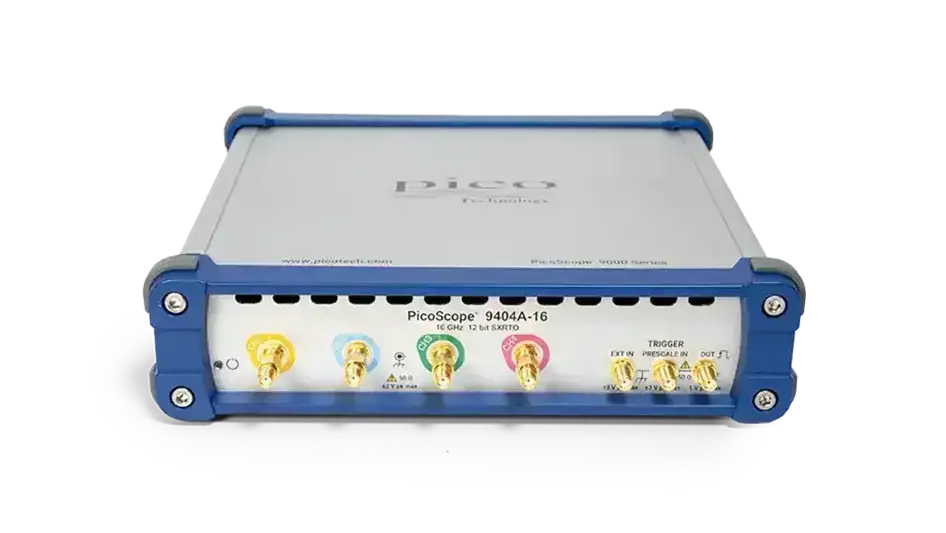

PicoScope 9400A-seriens realtidoscilloskop med sampler-utökad funktion (SXRTO:er) har fyra ingångskanaler med 50 Ω impedans och hög bandbredd. Med marknadsledande upplösningar för ADC, tidsmätning och skärmvisning kan de noggrant mäta och visualisera höghastighets analoga signaler och datasignaler. De är idealiska för att fånga puls- och stegövergångar ner till 11 ps, impulser ner till 22 ps samt klock- och dataögon upp till 16 Gb/s.
SXRTO-modellerna erbjuder slumpmässig sampling, vilket gör att de enkelt kan analysera applikationer med hög bandbredd som involverar repetitiva signaler eller klockrelaterade strömmar. Dessa oscilloskop är mycket snabba; slumpmässig sampling, persistensskärmar och statistik byggs upp snabbt.
PicoScope 9400A-serien har en inbyggd intern trigger på varje kanal, med pre-trigger slumpmässig sampling som vida överstiger Nyquist-hastigheten. Bandbredden är upp till 33 GHz via en 50 Ω 2,92 mm (K)-anslutning (kompatibel med SMA), och tre insamlingslägen – realtid, slumpmässig och "roll" – samlar in data med 12-bitars upplösning i ett delat minne på upp till 250 kS.
Den pekkompatibla programvaran PicoSample 4 är resultatet av över tio års utveckling, kundfeedback och optimering. Displayen kan ändras i storlek för att passa alla fönster och utnyttja tillgänglig skärmupplösning, som 4K och ännu större, eller över flera skärmar. Fyra oberoende zoomkanaler kan visa dig olika vyer av din data med en upplösning ner till 0,2 ps. De flesta av kontrollerna och statuspanelerna kan visas eller döljas efter behov, vilket gör att du kan utnyttja skärmytan optimalt.
En direkt trigger på 2,5 GHz kan användas med valfri ingångskanal. En inbyggd delare kan dessutom utöka triggerns bandbredd för "off-channel"-funktioner till 6 GHz. På modellerna med 16, 25 och 33 GHz finns ytterligare en extern fördelad trigger-ingång som tillåter stabil triggning från signaler med 16 GHz (9404A-16) respektive 20 GHz (9404A-25 och 9404A-33) bandbredd. Återhämtad klocktrigger är tillgänglig med upp till 11,3 Gb/s, och både återhämtad klocka och data finns på SMA-utgångar på bakpanelen.
