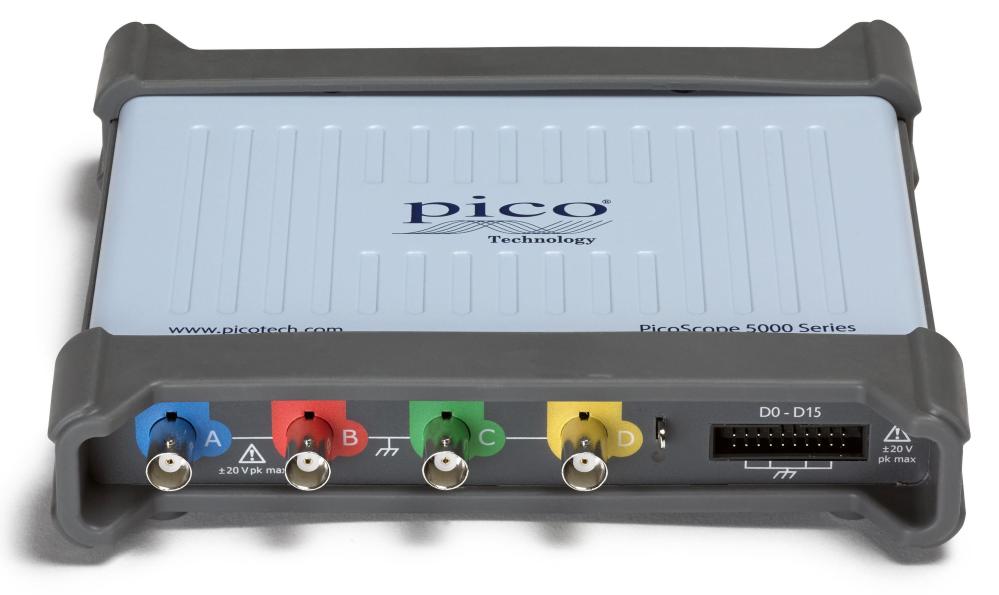

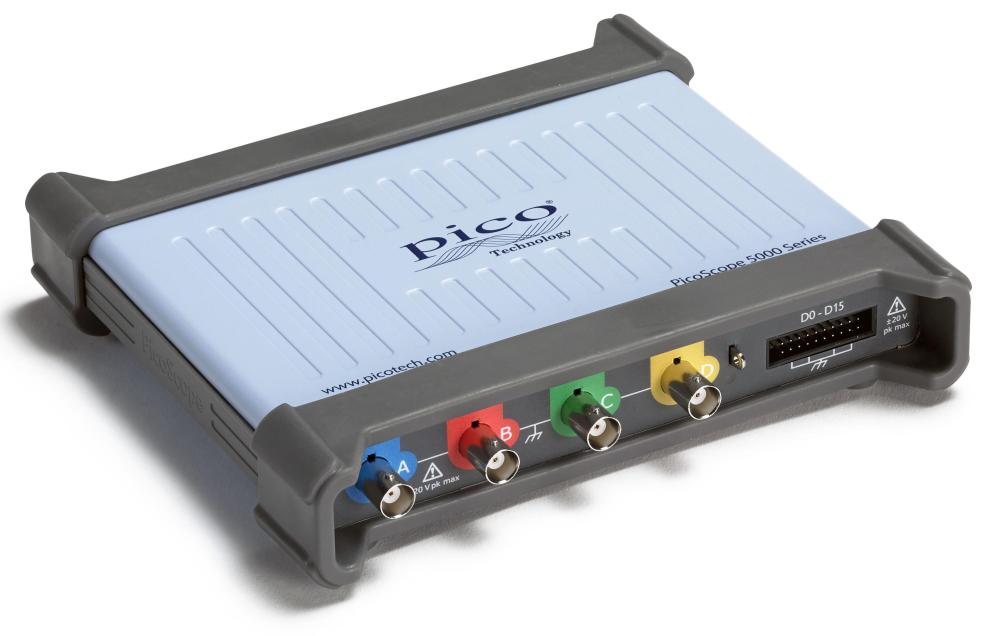

PicoScope 5444D MSO PC Oscilloskop

Modeller med 2 kanaler

• PicoScope 5242D – 60 MHz / 2-kanal / 12-bit / standard
• PicoScope 5242D MSO – 60 MHz / 2-kanal / 12-bit / MSO
• PicoScope 5243D – 100 MHz / 2-kanal / 12-bit / standard
• PicoScope 5243D MSO – 100 MHz / 2-kanal / 12-bit / MSO
• PicoScope 5244D – 200 MHz / 2-kanal / 12-bit / standard
• PicoScope 5244D MSO – 200 MHz / 2-kanal / 12-bit / MSO

Modeller med 4 kanaler

• PicoScope 5442D – 60 MHz / 4-kanal / 12-bit / standard
• PicoScope 5442D MSO – 60 MHz / 4-kanal / 12-bit / MSO
• PicoScope 5443D – 100 MHz / 4-kanal / 12-bit / standard
• PicoScope 5443D MSO – 100 MHz / 4-kanal / 12-bit / MSO
• PicoScope 5444D – 200 MHz / 4-kanal / 12-bit / standard
• PicoScope 5444D MSO – 200 MHz / 4-kanal / 12-bit / MSO

Specifikationer

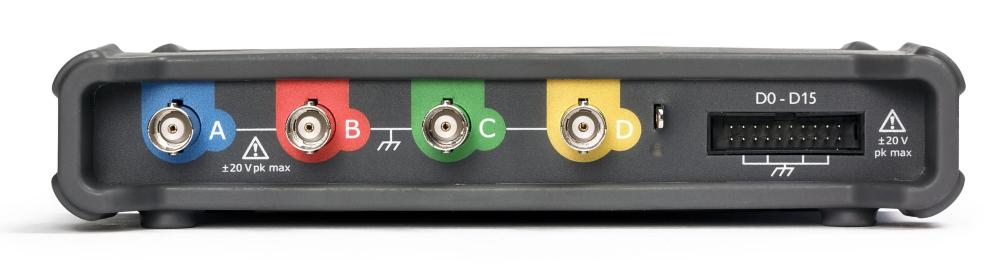

• 2 eller 4 analoga kanaler
• MSO-modeller med 16 digitala kanaler
• Bandbredd upp till 200 MHz
• 12-bitars vertikal upplösning med FlexRes upp till 16-bit
• Samplingshastighet upp till 1 GS/s
• Minnesdjup upp till 256 MS
• Samtidig sampling på alla aktiva kanaler
• Inbyggd funktionsgenerator och AWG
• Stöd för seriekodning: CAN, LIN, UART, SPI
• Segmenterat minne och avancerad triggerfunktionalitet

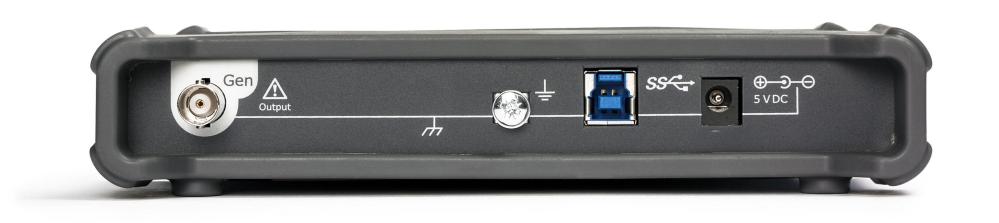

• USB 3.0 / 2.0-anslutning
• PicoScope 6-programvara och PicoSDK
• 5 års garanti

Applikationer

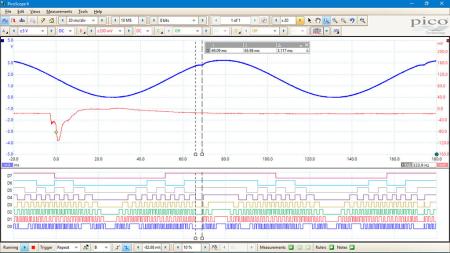

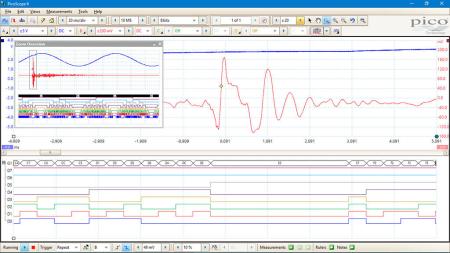

• Mixed-signal-analys
• Inbyggda system och digital elektronik
• Seriell databussanalys
• Laboratorie- och utvecklingsmiljöer
• Automatiserade testsystem
• Elektronikfelsökning och verifiering
• Ström- och spänningsmätning i IoT och industriella system

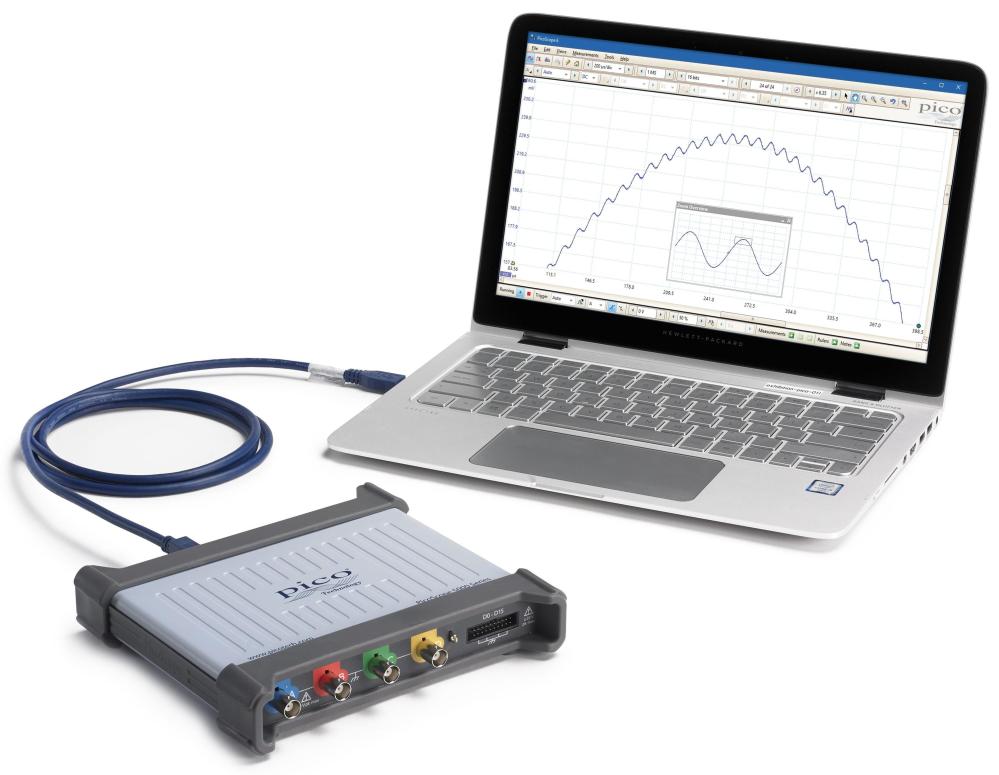

PicoScope 5000D-serien är PC-baserade oscilloskop med 2 eller 4 analoga kanaler och MSO-varianter med 16 digitala kanaler. Serien erbjuder bandbredd upp till 200 MHz, samplingshastighet upp till 1 GS/s och FlexRes-teknik som ger upp till 16-bitars vertikal upplösning. Instrumenten kombinerar hög samplingshastighet, stort minnesdjup och avancerade analysfunktioner i ett kompakt USB-drivet format. Samtliga modeller stöder segmenterat minne, avancerade triggers, seriekodning för CAN, LIN, UART, SPI och andra protokoll, samt inbyggd funktionsgenerator och AWG. Serien används för mixed-signal-analys, verifiering av inbyggda system, felsökning av digitala och analoga signaler samt integration i automatiserade testmiljöer med PicoScope 6 och PicoSDK.
