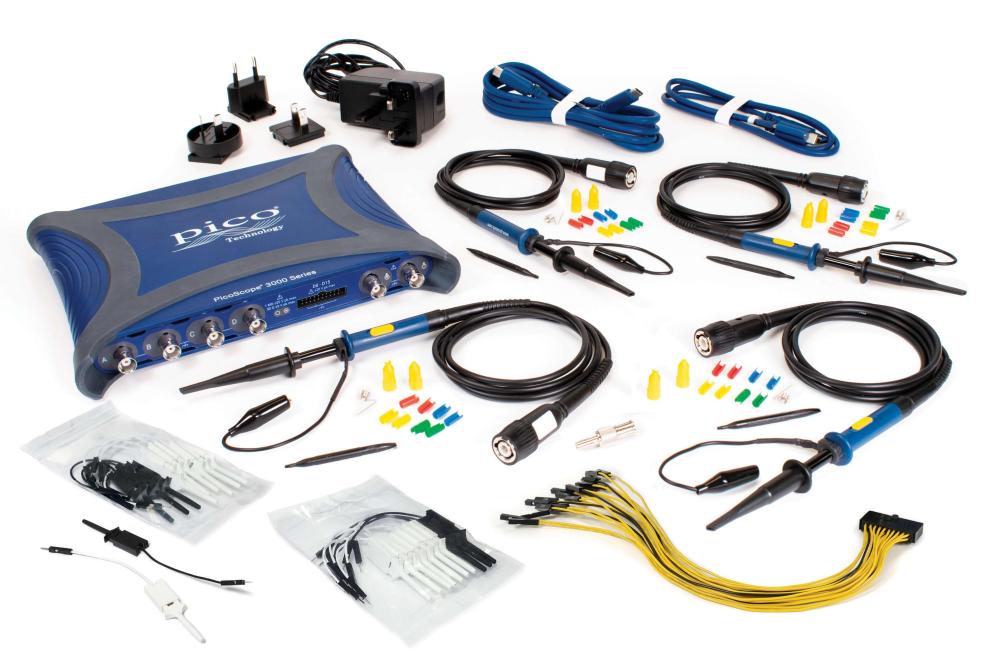

4-kanaligt MSO-oscilloskop med 100 MHz bandbredd, 5 GS/s samplingshastighet, 2 GS minnesdjup, 16 digitala kanaler och inbyggd AWG-generator.
PicoScope 3000E-serien är en serie USB-drivna PC-oscilloskop med upp till 500 MHz bandbredd, 5 GS/s samplingshastighet och upp till 2 GS inspelningsminne i ett kompakt och portabelt format.
Instrumenten är utvecklade för avancerad felsökning, verifiering och analys av analoga och kraftelektroniska konstruktioner samt inbyggda system, både i laboratoriemiljö och vid fältarbete. Serien omfattar modeller med fyra analoga kanaler samt MSO-varianter med ytterligare 16 digitala kanaler för tidskorrelerad analys av analoga och digitala signaler.
Den höga samplingshastigheten i kombination med det djupa minnet möjliggör detaljerad analys av både snabba transienter och långvariga signalhändelser. Upp till 2 GS minne gör det möjligt att bibehålla maximal samplingshastighet även över längre tidsbaser, vilket är avgörande vid analys av komplexa signaler och seriell kommunikation.
PicoScope 3000E-serien erbjuder upp till 10-bitars hårdvaruupplösning, som kan utökas till 14 bitar via programvarubaserad upplösningsförbättring. Detta ger hög signalintegritet och möjlighet att analysera små variationer och brus på överlagrade signaler.
Samtliga modeller är utrustade med inbyggd funktions- och arbiträr vågformsgenerator samt avancerad digital triggning med stöd för komplexa triggerförhållanden, inklusive pulsbredd, runt, logik och fönstertriggning. Den digitala triggerarkitekturen möjliggör hög precision och stabil triggningsnivå även vid höga frekvenser.
Den medföljande PicoScope 7-programvaran ger tillgång till ett omfattande analysverktyg med matematiska funktioner, masktestning, DeepMeasure™ för cykelbaserad analys samt FFT-baserad spektrumanalys. Över 40 seriella protokoll stöds som standard, vilket möjliggör simultan avkodning av flera bussar över både analoga och digitala kanaler.
Segmenterat minne och snabb vågformsuppdatering gör det möjligt att fånga upp till 40 000 vågformer i snabb följd, vilket underlättar analys av sporadiska fel och transienter. Med hårdvaruaccelererad rendering uppnås upp till 300 000 vågformer per sekund, vilket ger hög sannolikhet att upptäcka kortvariga störningar.
Tack vare USB-C-anslutning sker både strömförsörjning och datakommunikation via en enda kabel, vilket gör instrumentet enkelt att använda i mobila applikationer. Stöd för PicoSDK möjliggör integration med egenutvecklade applikationer samt tredjepartsverktyg som LabVIEW och MATLAB.
PicoScope 3000E-serien är ett komplett mätverktyg där avancerade funktioner som seriell avkodning, matematik, masktestning och signalgenerator ingår som standard, utan behov av tilläggslicenser.
