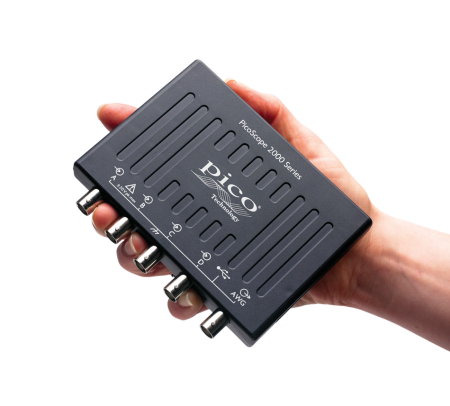

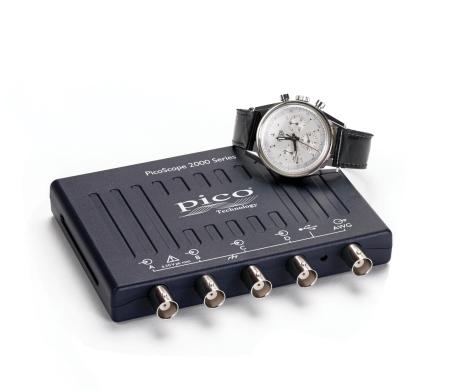

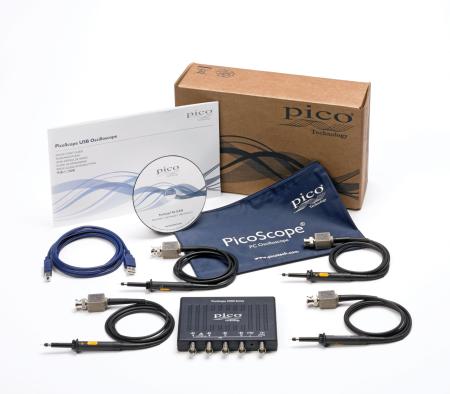

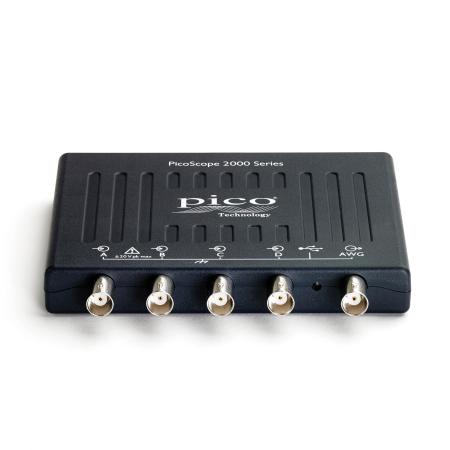

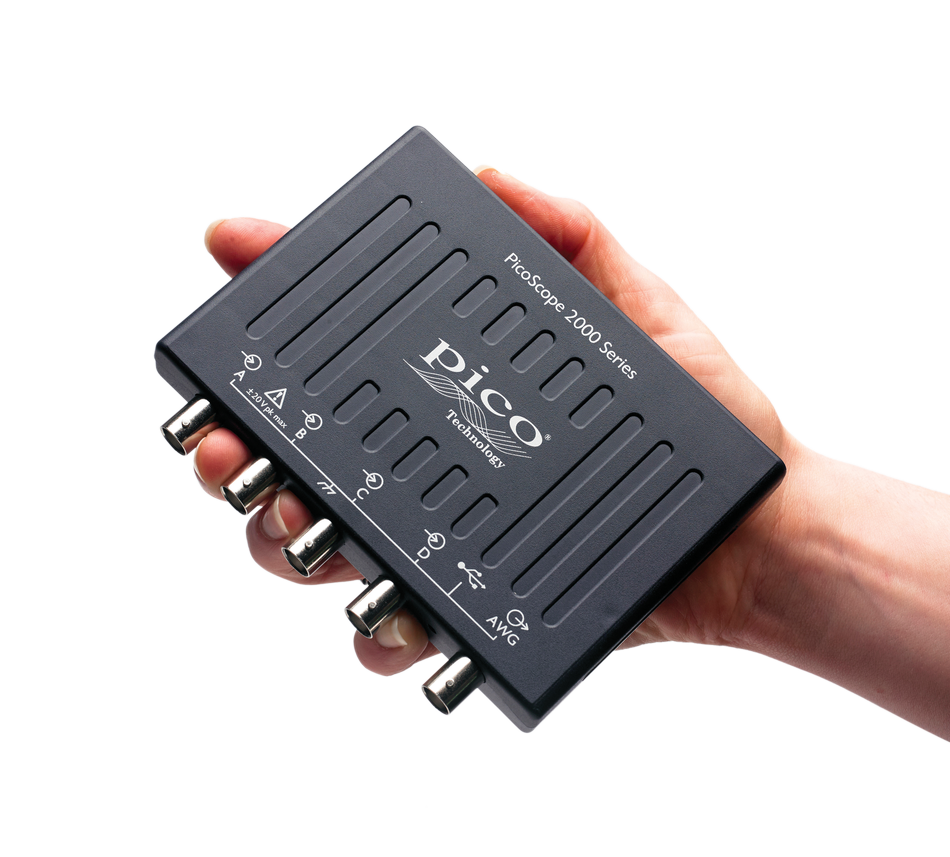

PicoScope 2408B PC Oscilloskop

2-kanaliga modeller

• PicoScope 2204A – 2-kanal / 10 MHz / 8-bit / 100 MS/s
• PicoScope 2205A MSO – 2-kanal + 16 digitala kanaler / 20 MHz / 8-bit / 200 MS/s
• PicoScope 2206B – 2-kanal / 50 MHz / 8-bit / 200 MS/s
• PicoScope 2207B – 2-kanal / 70 MHz / 8-bit / 200 MS/s
• PicoScope 2208B – 2-kanal / 100 MHz / 8-bit / 200 MS/s

4-kanaliga modeller

• PicoScope 2404A – 4-kanal / 25 MHz / 8-bit / 200 MS/s
• PicoScope 2405A – 4-kanal / 50 MHz / 8-bit / 200 MS/s
• PicoScope 2406B – 4-kanal / 70 MHz / 8-bit / 200 MS/s
• PicoScope 2407B – 4-kanal / 70 MHz / 8-bit / 200 MS/s
• PicoScope 2408B – 4-kanal / 100 MHz / 8-bit / 200 MS/s

Specifikationer

• 2 eller 4 analoga höghastighetskanaler
• Bandbredd upp till 100 MHz
• 8-bitars vertikal upplösning
• Samplingshastighet upp till 200 MS/s
• Inbyggd funktionsgenerator

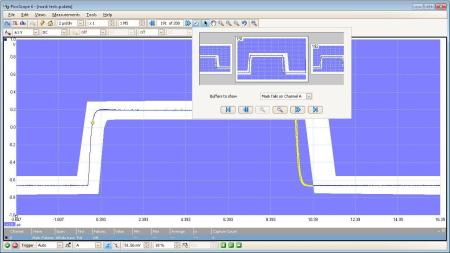

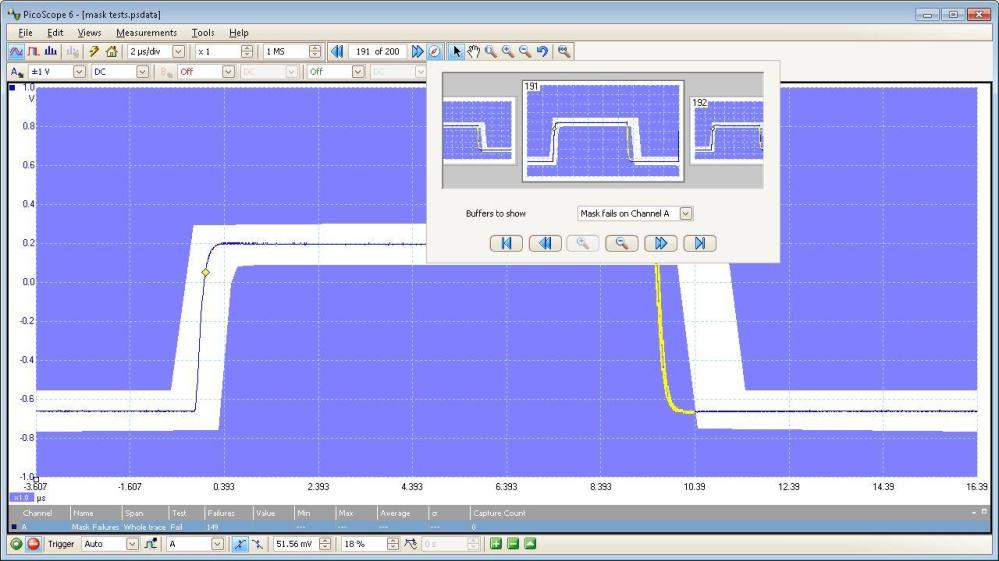

• Segmenterat minne
• Stöd för simultan sampling på alla kanaler
• Windows-baserad programvara och PicoSDK
• MSO-modeller med 16 digitala kanaler
• 5 års garanti

Applikationer

• Mixed-signal analys
• Felsökning av digitala och analoga kretsar
• Test och verifiering i laboratoriemiljöer
• Utveckling av inbyggda system
• Seriell databussavkodning (I²C, SPI, UART)
• Sammanfattande text

PicoScope 2000-serien består av PC-baserade oscilloskop med 2 eller 4 analoga kanaler och MSO-varianter med 16 digitala kanaler. Serien erbjuder bandbredder från 10 till 100 MHz och samplingshastigheter upp till 200 MS/s med 8-bitars vertikal upplösning. Instrumenten har inbyggd funktionsgenerator, segmenterat minne och stöd för seriell databussavkodning, vilket gör dem lämpliga för felsökning, verifiering och utveckling av analoga och digitala kretsar i laboratoriemiljö och inbyggda system.
