- Bandbredd från 100 MHz till 1 GHz
- Upp till 4,5 miljoner vågformer per sekund och upp till 99 % realtidsupptagning
- 12-bitars A/D-omvandlare med 18-bitars HD-läge
- Kompakt 4- och 8-kanalers oscilloskop med MSO-funktion, inbyggd signalgenerator och 11,6” skärm
- Upp till 50 000 FFT-beräkningar per sekund med separata inställningar för tid och frekvens

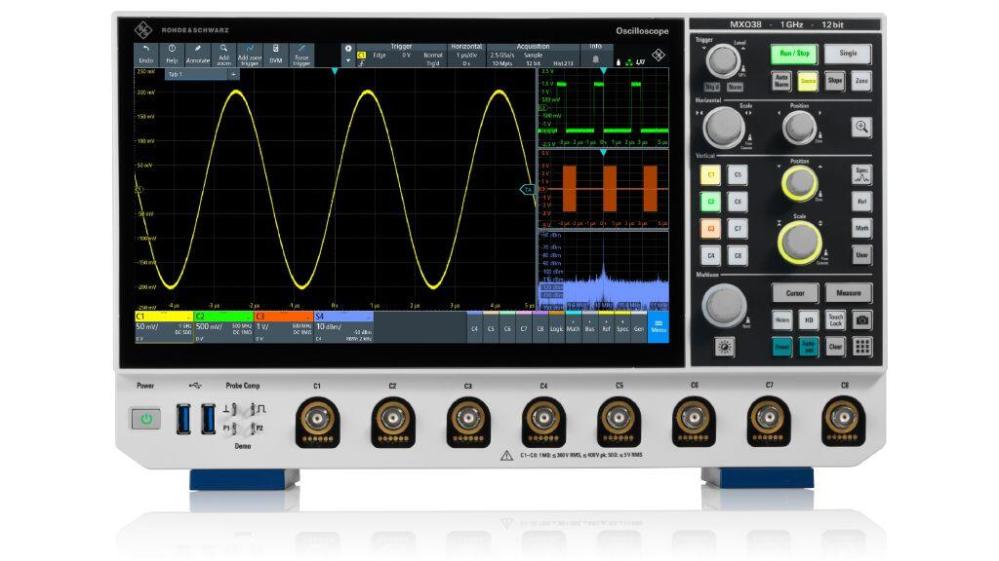

R&S® MXO 3-serien kombinerar hög prestanda med kompakt format och erbjuder avancerad funktionalitet i en liten formfaktor. Serien är utvecklad för att ge noggranna och snabba mätningar vid analys och felsökning av ett brett spektrum av elektroniska system.
Oscilloskopet använder den senaste MXO-tekniken för att leverera precisa resultat och tydlig signalåtergivning. Den höga insamlingshastigheten gör det möjligt att se fler detaljer i signalerna i realtid, med upp till 4,5 miljoner vågformer per sekund och upp till 99 % upptagning.
Med 12-bitars upplösning vid alla samplingshastigheter och ett förbättrat 18-bitars HD-läge återges även små signalvariationer med mycket hög noggrannhet. Det inbyggda minnet på 500 Mpoints per kanal samt avancerade triggningsfunktioner underlättar analys av komplexa signalförlopp.
Trots det kompakta formatet på endast 5 U rackhöjd har oscilloskopet en 11,6-tums Full HD-skärm som ger utmärkt översikt och enkel användning. R&S® MXO 3-serien är anpassad för testning och felsökning i både tids- och frekvensdomän, och erbjuder oöverträffad prestanda för sin storlek.
Modellöversikt
4-kanalers modeller:
- MXO34-100 — 100 MHz bandbredd
- MXO34-200 — 200 MHz bandbredd
- MXO34-350 — 350 MHz bandbredd
- MXO34-500 — 500 MHz bandbredd
- MXO34-1000 — 1 GHz bandbredd
8-kanalers modeller:
- MXO38-100 — 100 MHz bandbredd
- MXO38-200 — 200 MHz bandbredd
- MXO38-350 — 350 MHz bandbredd
- MXO38-500 — 500 MHz bandbredd
- MXO38-1000 — 1 GHz bandbredd
Alla modeller har:
- 12-bitars A/D-omvandlare
- Upp till 18-bitars vertikal upplösning (HD-läge)
- 5 GSa/s samplingshastighet
- 500 Mpoints minne per kanal
- Upp till 4,5 miljoner vågformer per sekund
- Upp till 50 000 FFT-beräkningar per sekund
- 11,6" Full HD-skärm
- MSO-stöd (16 digitala kanaler)
