BK Precision HVL-serien Elektronisk last

Modeller

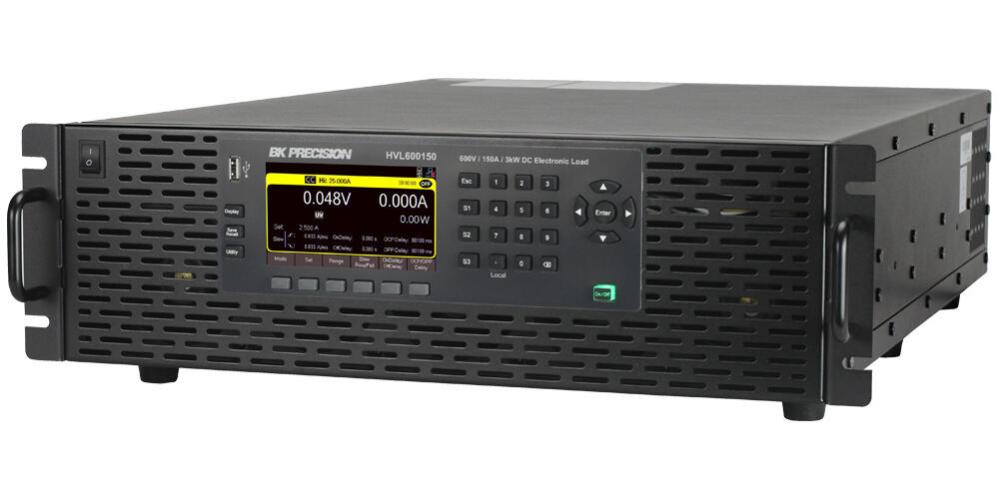

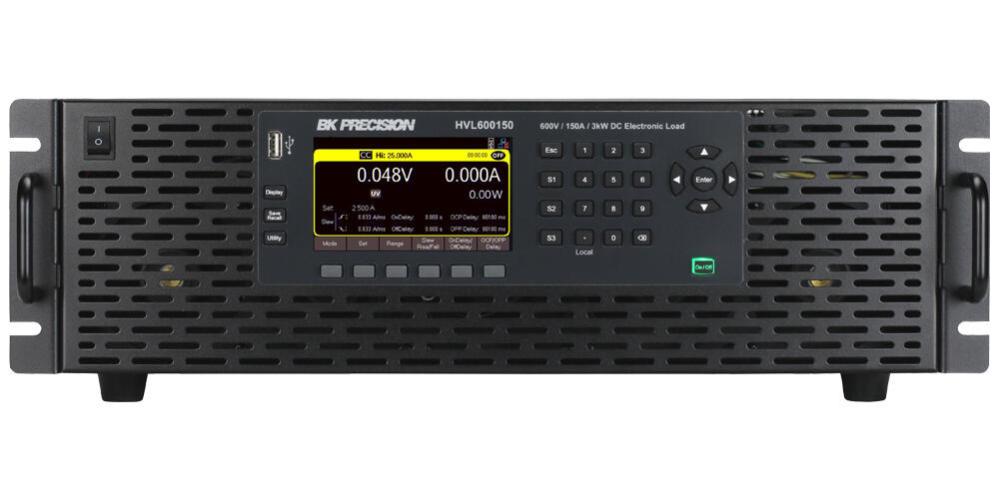

HVL600150 – 600 V, 150 A, 3 kW High Voltage DC Electronic Load
HVL80075 – 800 V, 75 A, 3 kW High Voltage DC Electronic Load
HVL100025 – 1000 V, 25 A, 3 kW High Voltage DC Electronic Load

• 3 kW programmerbara DC-elektroniska laster
• 5U-formfaktor med hög effekttäthet
• Driftlägen: CC, CV, CR och CW
• Kontinuerlig, puls- och transientdrift
• Transientläge upp till 10 kHz i CC-läge
• Avancerad listlägesprogrammering med upp till 100 steg
• Parallellkoppling av upp till 10 enheter för totalt 30 kW
• Justerbar slew rate och looprespons
• Kortslutningstest och mjukstartsfunktion
• Datloggning via USB-värdport till CSV-fil
• Extern analog styrning och övervakning
• 4,3-tums LCD-display
• USB, LAN, RS232 och GPIB som standard
• SCPI-stöd och LabVIEW-drivrutin
• Fjärravkänning och parallellsynkronisering
• Rackmonteringsfästen och handtag ingår
• cTUVus-certifierad enligt CSA och UL

Applikationer

• ATE-system och automatiserad testning
• DC-DC-omvandlare
• Batterier och batteriladdare
• Solcellsarrayer och energilagringssystem
• EV-batterier och fordonsladdare
• Högspännings- och högströms DC-källor
• Dynamiska belastningstester

BK Precision HVL-serien med 3 kW programmerbara DC-elektroniska laster är utvecklad för test av högspännings- och högströmsapplikationer inom laboratorie-, utvecklings- och ATE-miljöer. Serien omfattar modeller med upp till 1000 V inspänning och erbjuder hög effekttäthet i ett kompakt 5U-chassi.

Instrumenten stöder driftlägena konstant ström (CC), konstant spänning (CV), konstant resistans (CR) och konstant effekt (CW) samt kontinuerlig, puls- och transientdrift för simulering av varierande belastningsförhållanden. Transientfunktionerna möjliggör snabb växling mellan två belastningsnivåer med transienthastigheter upp till 10 kHz i CC-läge.

HVL-serien erbjuder avancerad listlägesprogrammering med upp till 100 programmerbara steg och stöd för återkommande sekvenser, triggerstyrning och synkronisering med externa instrument. Instrumenten kan konfigureras direkt från frontpanelen eller via medföljande mjukvara för fjärrstyrning och datloggning.

För applikationer med högre effektbehov kan upp till tio identiska enheter parallellkopplas för en total sänkkapacitet på upp till 30 kW för 3 kW-modellerna. Serien är även optimerad för lågspänningsdrift och lämpar sig för test av bränsleceller, solceller och batterisystem.

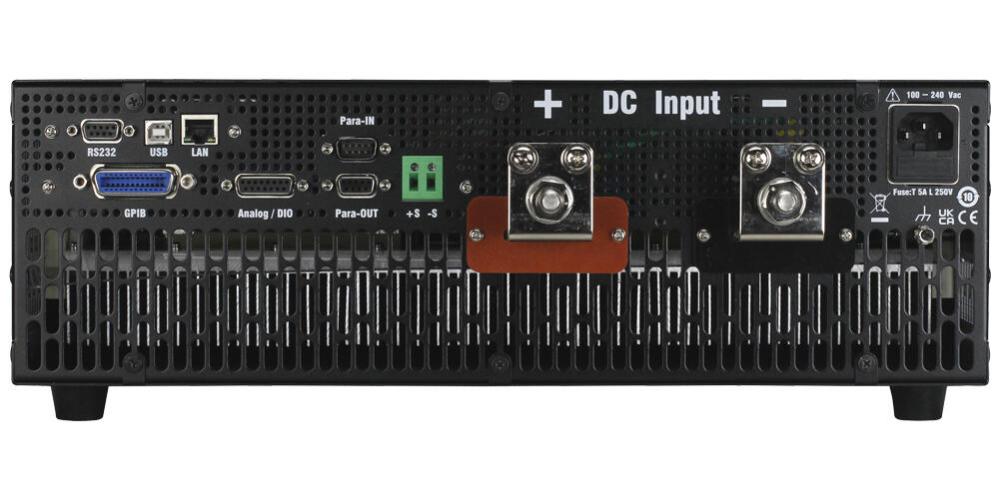

USB-, LAN-, RS232- och GPIB-gränssnitt med SCPI-stöd möjliggör enkel integration i automatiserade testsystem. Instrumenten har dessutom USB-värdport för datloggning direkt till USB-minne, analog styrning och övervakning, fjärravkänning samt stöd för batteritestprogramvara och LabVIEW-drivrutiner.
