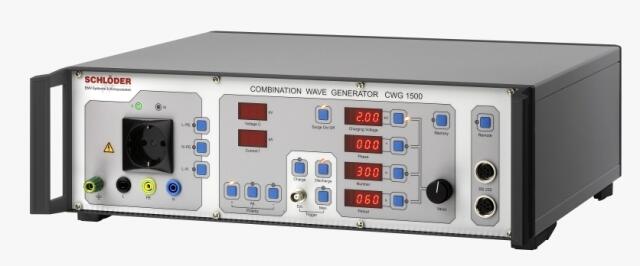

Schlöder CWG 1500 Surge-/hybridgenerator

Surge-/hybridgenerator för EMC-test enligt IEC 61000-4-5 med 1,2/50 µs spänningspuls och 8/20 µs strömpuls, justerbar upp till 4,4 kV och 2,2 kA samt styrning via gränssnitt.

Begär offert

Namn : *

Företag : *

Telefon : *

E-post : *

Meddelande:

Testgeneratorn CWG 1500 simulerar störningsimpulser med hög energi.

Den kan användas för EMC-tester på installationer och utrustning enligt standarderna IEC 61000-4-5 och IEC 60.

Överspänningspulsform 1,2 / 50 μs
Amplitud 0,2 - 4,4 kV
Överspänningsströmpulsform 8 / 20 μs
Amplitud 0,1 - 2,2 kA

CWG 1500 är en kombinerad överspännings-/spänningsgenerator som i viloläge skapar en standardöverspänning med pulsformen 1,2 / 50 μs och en överspänningsström med pulsformen 8 / 20 μs.

Värdena för spänning och ström visas, för oscillografiska undersökningar finns BNC-uttag för spännings- och strömövervakning på baksidan.

Med det inbyggda enfaskopplingsnätverket kan störningsimpulserna från överspänningsgeneratorn kopplas till elnätet till de anslutna EUT:erna.

Alla parametrar kan justeras enkelt och tydligt. Med hjälp av minnesnyckeln kan upp till 25 justeringar aktiveras direkt - via seriellt gränssnitt kan generatorn även styras av en persondator.
