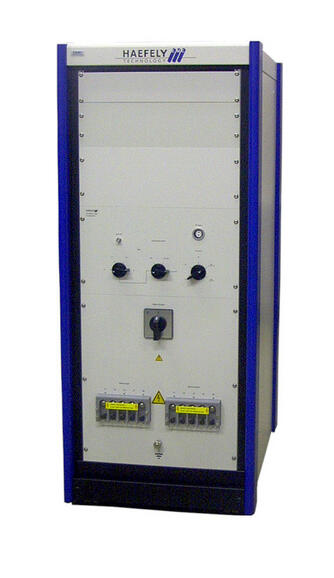

Haefely FP-SURGE 100M2 Kopplings-/Avkopplingsnätverk
3-fas CDN enligt IEC/EN 61000-4-5/-4-12 och ANSI C62.41/62.45, 690 V AC och 100 A per fas, för surge 1,2/50 µs–8/20 µs och ringvåg upp till 8 kV.
Begär offert
IEC/EN 61000-4-5, IEC/EN 61000-4-12,
ANSI C62.41 & 62.45
ANSI C62.41 & 62.45
- Överspänningskombinationsvåg, 1,2/50 µs - 8/20 µs
- Ringvåg, 100 kHz
- 8 kV impulsspänning
- Nätspänning 690 V AC (fas – fas)
- 100 A EUT-ström per fas
FP-SURGE 100M2 kopplings-/avkopplingsnätverket med manuell kopplingsvägsväxling är helt kompatibelt med standardkraven i IEC/EN 61000-4-5, IEC/EN 61000-4-12, och tester för att möta överspänningskraven i ANSI/IEEE C62.45 och C62.45. Den är speciellt utformad för att möta och överträffa kraven i IEC-, EN- och ANSI-tester för kraftledningstillämpningar.
ANSI-standarderna C62.41 och C62.45 innehåller i stort sett samma information som IEC-standarderna, men är baserade på amerikansk erfarenhet av växelströmsledningar. Inga krav ingår för spänningsfall över avkopplingsreaktorer.
Med en väljare kan FP-SURGE 100M2 hantera olika strömområden (0 - 25 A, 25 - 60 A och 60 - 100 A).
FP-SURGE 100M2 EUT-utgången har specialdesignade högspänningsterminaler som ger ökat personligt skydd med avseende på högspänningspulsen.
