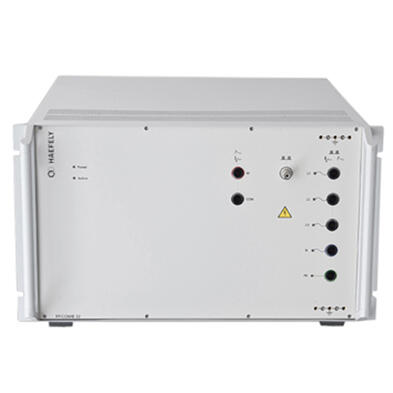

Haefely FB-COMB 32 Kopplings-/Avkopplingsnätverk

3-fas CDN för AXOS 5/8 enligt IEC/EN 61000-4-4/-4-5/-4-12 och ANSI C62.41, 480 V AC/DC och 32 A per fas, för surge 1,2/50 µs–8/20 µs, ringvåg och EFT/burst.

Begär offert

Namn : *

Företag : *

Telefon : *

E-post : *

Meddelande:

IEC/EN 61000-4-4, IEC/EN 61000-4-5,

IEC/EN 61000-4-12,ANSI C62.41 & 62.45

Överspänningskombinationsvåg, 1,2/50 µs - 8/20 µs
Ringvåg, 100 kHz
Elektrisk snabb transient (EFT) / Burst
7 kV impulsspänning för överspänningskombination
Våg och ringvåg
5 kV impulsspänning för EFT/Burst
Nätspänning 480 V AC / DC (Fas – Fas)
32 A EUT-ström per fas (beroende på
spänning och frekvens)

FP-COMB 32 kopplings-/avkopplingsnätverket – för överspänningskombinationsvåg, ringvåg och EFT/burst – är helt kompatibel med standardkraven i IEC/EN 61000-4-4, IEC/EN 61000-4-5 och IEC/ EN 61000-4-12, samt test för att uppfylla överspänningskraven i ANSI/IEEE C62.41 och andra.

FP-COMB 32 styrs av AXOS 5 / AXOS 8
expanderbara immunitetstestsystem. CDN ändrar automatiskt kopplingsvägar, fasvinklar och källimpedans baserat på testparametrar som ställts in av användaren via AXOS-styrenheten – beroende på standard och kopplingsläge.

FP-COMB 32 har utformats för att reducera restspänningsnivåer vid EUT-nätingången genom att integrera rätt avkopplingsspoler för varje typ av CDN-applikation för att uppfylla kraven (med avseende på spänningsfall vid märkström). Förutom att täcka EN/IEC 61000-4-5-standarden, täcker FP-COMB 32 även tester för att möta överspänningskrav som beskrivs i ANSI/IEEE C62.41.

Fasvinkelsynkronisering för varje kopplingsväg
Allt-i-ett – Kombinerad CDN för Surge, Ring Wave och EFT/Burst
Lätt att använda – lysdioder indikerar aktivt läge och kopplingsväg
Automatiskt val av överspänningsimpedans
Fjärrstyrd via AXOS 5 / AXOS 8
