Tekbox TBST120/60/60/2-B Skärmat tält för EMC pre-compliance tester, 120 cm x 60 cm x 60 cm

TBST120/60/60/2-B är ett avskärmat tält, designat för att undertrycka störningar från omgivningsljud under EMC-förberedande mätningar.

Med en storlek på 120 cm x 60 cm x 60 cm kan den rymma vilken Tekbox-testutrustning som helst som LISN eller TEM-celler.

Det skärmade tältet består av två lager av ledande tyger.

Den stöds av styva aluminiumprofiler.

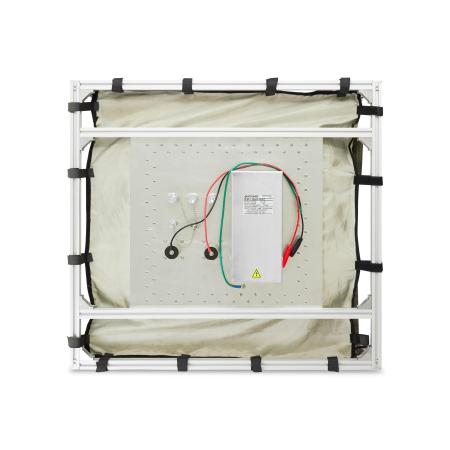

Filterpanelen på sidan ger ett 240V/10A AC-filter, två 240V/10A DC-filter och fyra koaxiala genomströmningsadaptrar med skruvlock.

Åtkomstöppningen är förseglad med ledande kardborreband.

Specifikationer:

• Yttermått: 120 cm x 60 cm x 60 cm
• Öppningsmått: 85 cm x 35 cm
• Ram: 20 mm x 20 mm extruderade aluminiumprofiler
• Avskärmning: 2 lager ledande tyger
• Tätning: ledande kardborreband
• Upphängning: Kardborrband

Filterpanel:

• 1 x 240V/10A AC-filter; IEC-uttag
• 2 x 240V/10A DC-filter; kablar med honkopplingar av banan
• 3 x N-hona genomgående kontakt med skruvlock
• 1 x BNC-hona genommatningskontakt
• Dämpning: ~50…70 dB i området DC till 6 GHz
• Vikt: 10,8 kg
