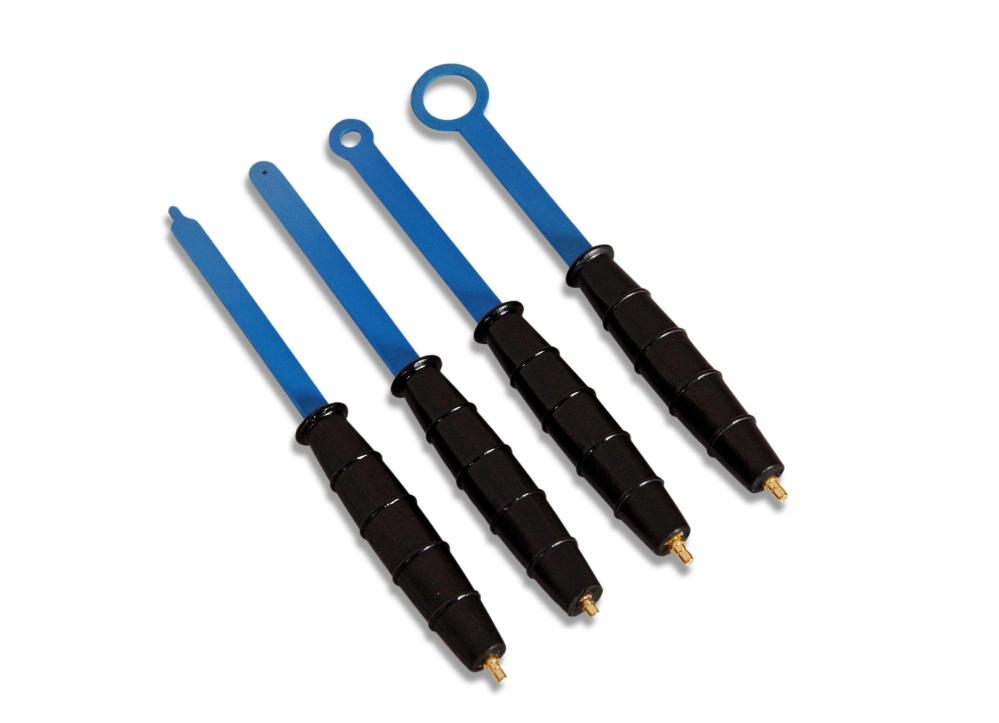

H20, H10, H5 och E5 är magnetiska fält (H) och elektriska fält (E) prober för utstrålade emissioner EMC pre-compliance mätningar.
Proberna används i närområdet för källor för elektromagnetisk strålning.
De tjänar till att lokalisera och identifiera potentiella störningskällor inom byggstenarna i elektroniska sammansättningar.
Proberna fungerar på samma sätt som antenner med bred bandbredd och tar upp utstrålade emissioner från komponenter, PCB-spår, höljesöppningar eller mellanrum och från andra delar som kan avge RF.
Proberna är vanligtvis kopplade till en spektrumanalysator.
Genom att skanna proben över ytan av en PCB-enhet eller ett hölje identifieras snabbt platser som avger elektromagnetisk strålning.
Genom att byta till en prob med mindre storlek kan uppkomsten av utsläppen minskas ytterligare.

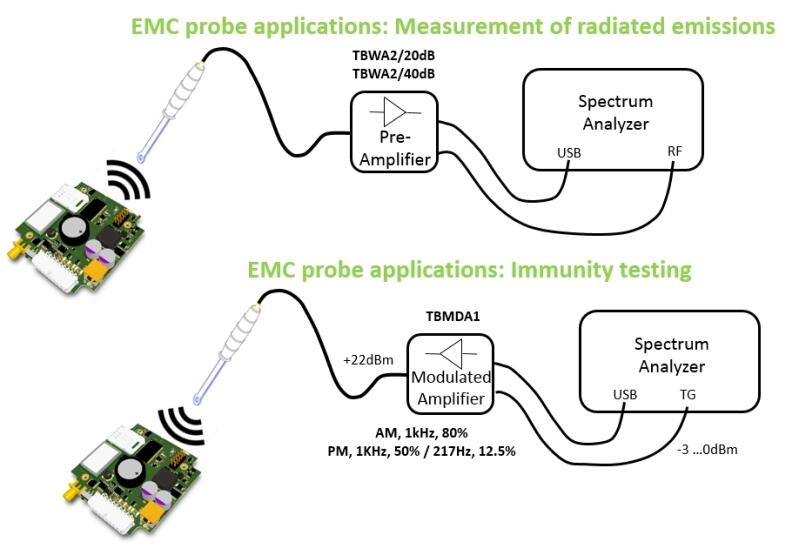

Ytterligare applikationer är RF-immunitetstester genom att mata en RF-signal in i proben och utsända den till potentiellt känsliga kretssektioner: Dessutom kan proberna användas inom området för reparation eller felsökning för att spåra problem i RF-signalkedjor genom kontaktlös mätning av RF-signal nivåer.
Ytterligare en tillämpning är icke-invasiv mätning av RF-byggstenar som modulatorer eller oscillatorer.
Frekvens, fasbrus och spektrala komponenter kan mätas i samband med en lågbrusförförstärkare.
TBWA2/40dB bredbandsförstärkarna är anslutna mellan EMC-prob och Spectrum Analyzer för att öka det dynamiska omfånget för mätningarna.

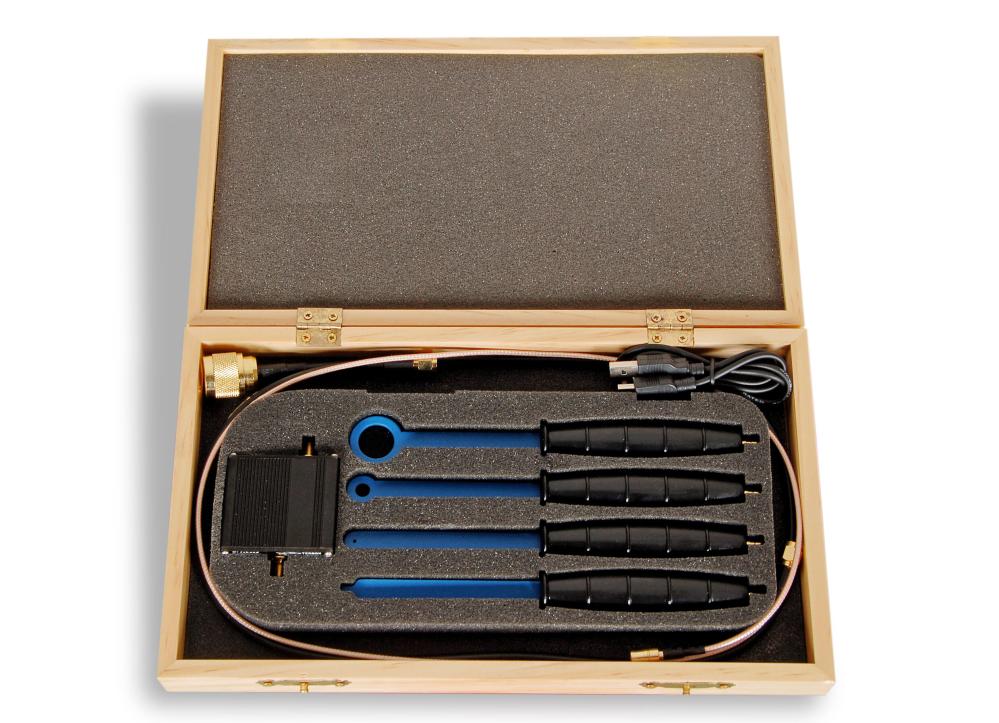

Varje set innehåller en SMB till SMA-kabel (0,75 m)
