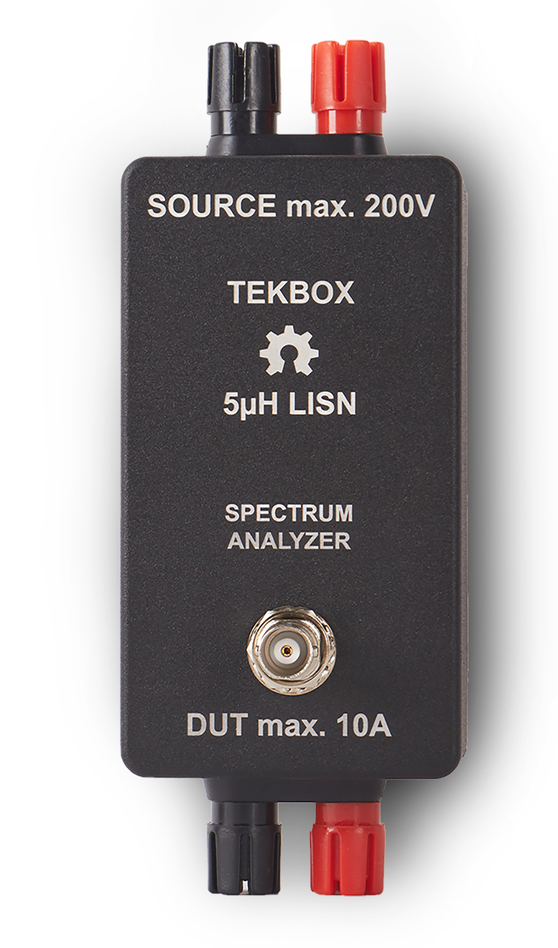

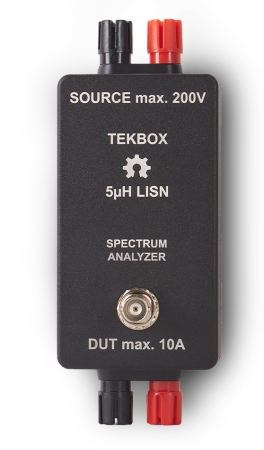

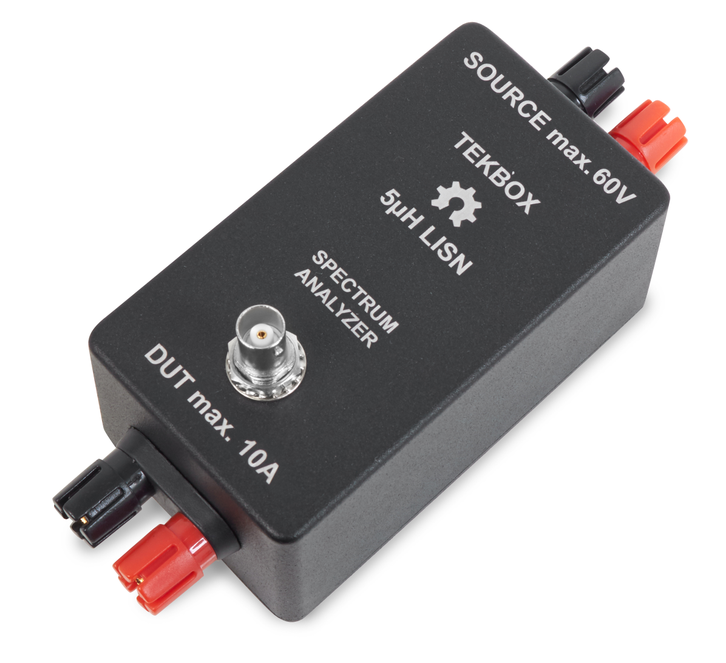

TBOH01 5µH LISN är en enhet som krävs för att ställa in genomförda brusmätningar av DC-drivna enheter.
Den är designad för att användas för EMC-förtestning i frekvensområdet 150kHz till 110 MHz.

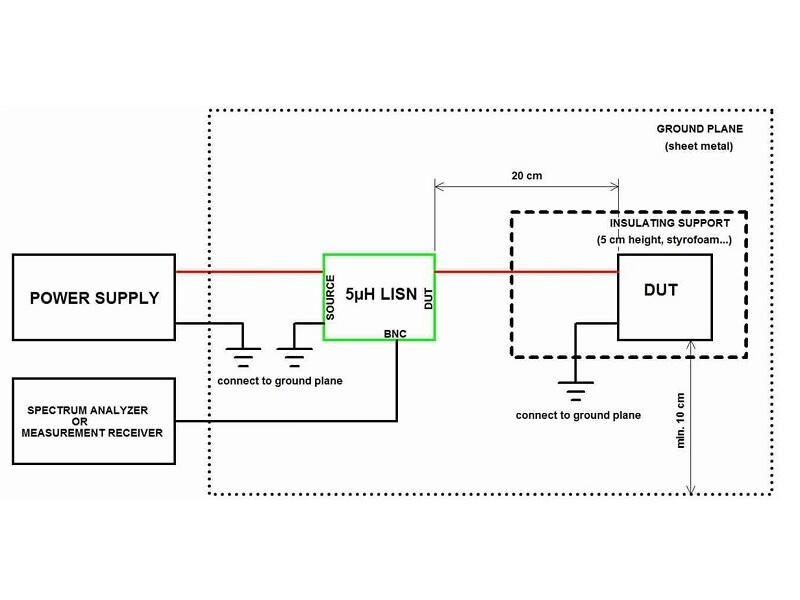

LISN sätts in i matningsledningen till DUT (Device Under Test).

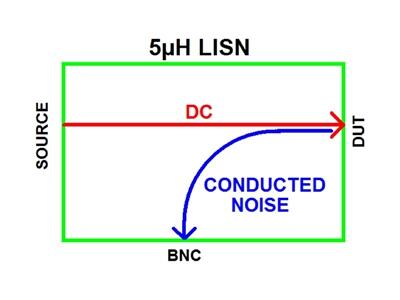

Ledningsbrus som finns vid matningsterminalerna till DUT kan mätas vid BNC-kontakten med hjälp av en spektrumanalysator eller en mätmottagare.
Källans (matnings)terminalen och DUT-terminalen är frånkopplade av en 5µH induktor.
Specifikationer:
* Driftspänningsområdet är begränsat till 60V DC av säkerhetsskäl. Även om komponentklassificeringen för LISN är ≥ 200V, kan den positiva matningsspänningen av misstag kopplas till den negativa polen på LISN och därmed till LISN-huset. Under dessa omständigheter kan en likspänning > 60V orsaka en dödlig elektrisk stöt vid beröring av höljet
