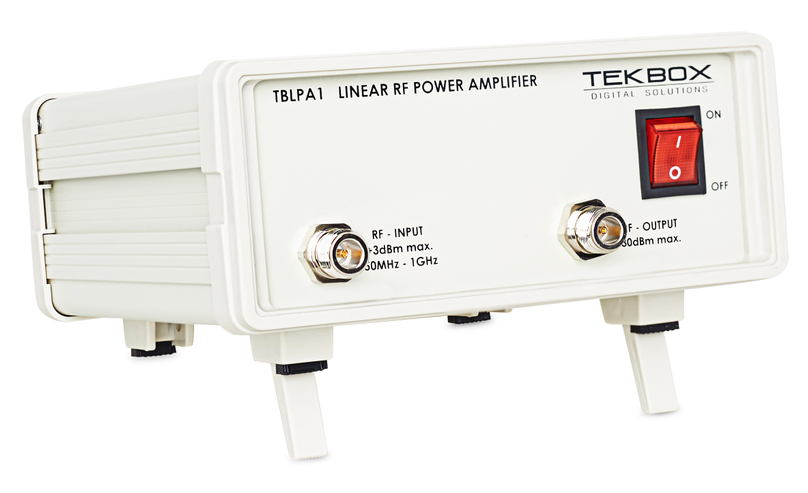

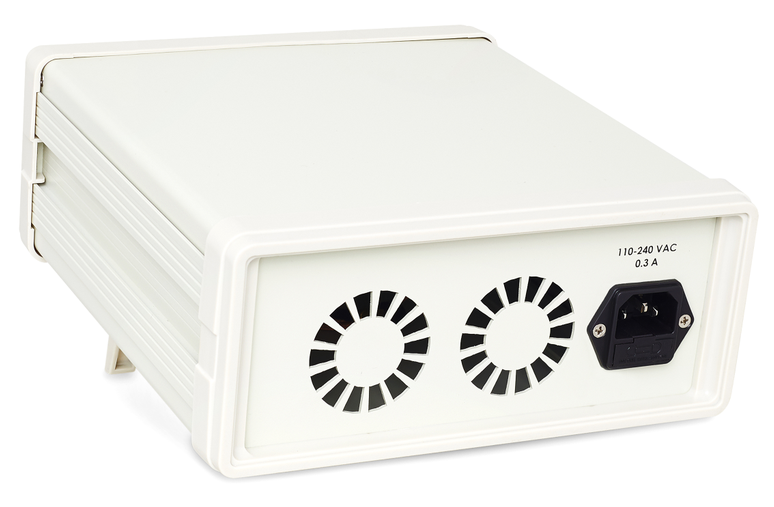

Den linjära bredbandseffektförstärkaren TBLPA1 är en allmän RF-förstärkare för test- och mätapplikationer.
Den har en uteffektkapacitet på upp till 1W och kan användas i frekvensområdet från 10 MHz till 1 GHz och med reducerad uteffekt även utanför.
Specifikationer:
- Ingång/utgång: 50 Ohm, N hona
- Matningsspänningsområde: 110 V...240 V
- Strömförbrukning: 15 W
- Drifttemperaturområde: -20°C till 60°C
- Frekvensområde: 50 MHz - 1 GHz, (3 MHz - 1,3 GHz med reducerad uteffekt)
- Förstärkning: 36dB typ., se tabell 1 för detaljer
- 1dB utgångskomprimeringspunkt @ 10MHz: +29,5 dBm typ.
- 1dB utgångskomprimeringspunkt @ 100 MHz: +30,9 dBm typ.
- 1dB utgångskomprimeringspunkt @ 500 MHz: +31,3 dBm typ.
- 1dB utgångskomprimeringspunkt @ 1 GHz: +28,7 dBm typ.
- Bullertal: 2,5 dB typ.
- 2:a övertonen, 50MHz, Pout=30dBm: < - 50 dBc typ
- 2:a övertonen, 200MHz, Pout=30dBm: < - 40 dBc typ
- 3:e övertonen, 50MHz, Pout=30dBm: < - 30 dBc typ
- 3:e övertonen, 200MHz, Pout=30dBm: < - 25 dBc typ
- Total harmonisk distorsion:
- 0,85 % @200MHz, Vitlytning=27dBm typ.
- 1,13 % @200MHz, Vitlytning=28dBm typ.
- 2,33 % @200MHz, Vitlytning=29dBm typ.
- 5,6 % @200MHz, Vitlytning=30dBm typ.
- Tredje ordningens skärningspunkt:
- +50dBm, @200MHz, ∆f = 200kHz typ.
- Ingångsförlust:
- 50 MHz: 11dB typ.
- 800 MHz: 16dB typ.
- Utgång VSWR:
- 50 MHz: 2,1:1
- 800 MHz: 1,4:1
- Högsta betyg:
- Maximal ineffekt: +5 dBm
Utgången från TBLPA1 är ganska tolerant mot utgångsfel, men öppen eller kortsluten belastning rekommenderas inte, kan potentiellt orsaka skada.
