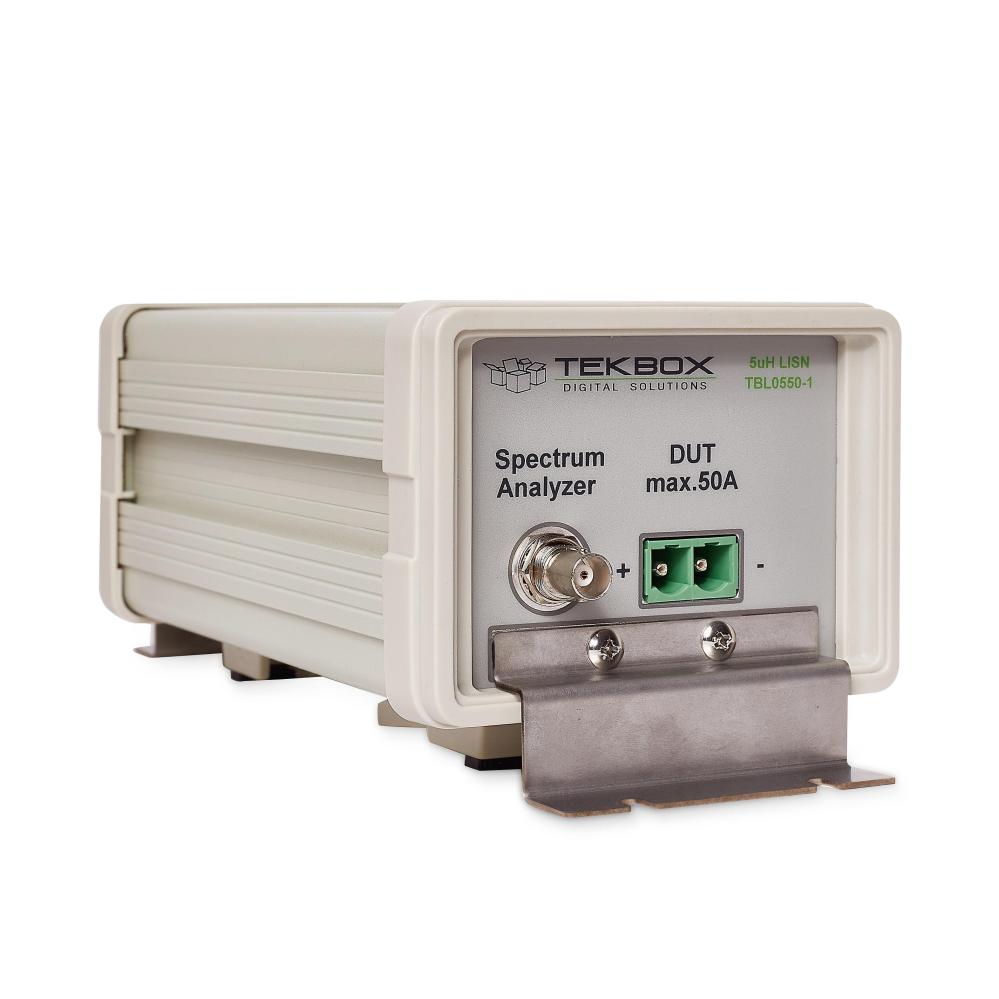

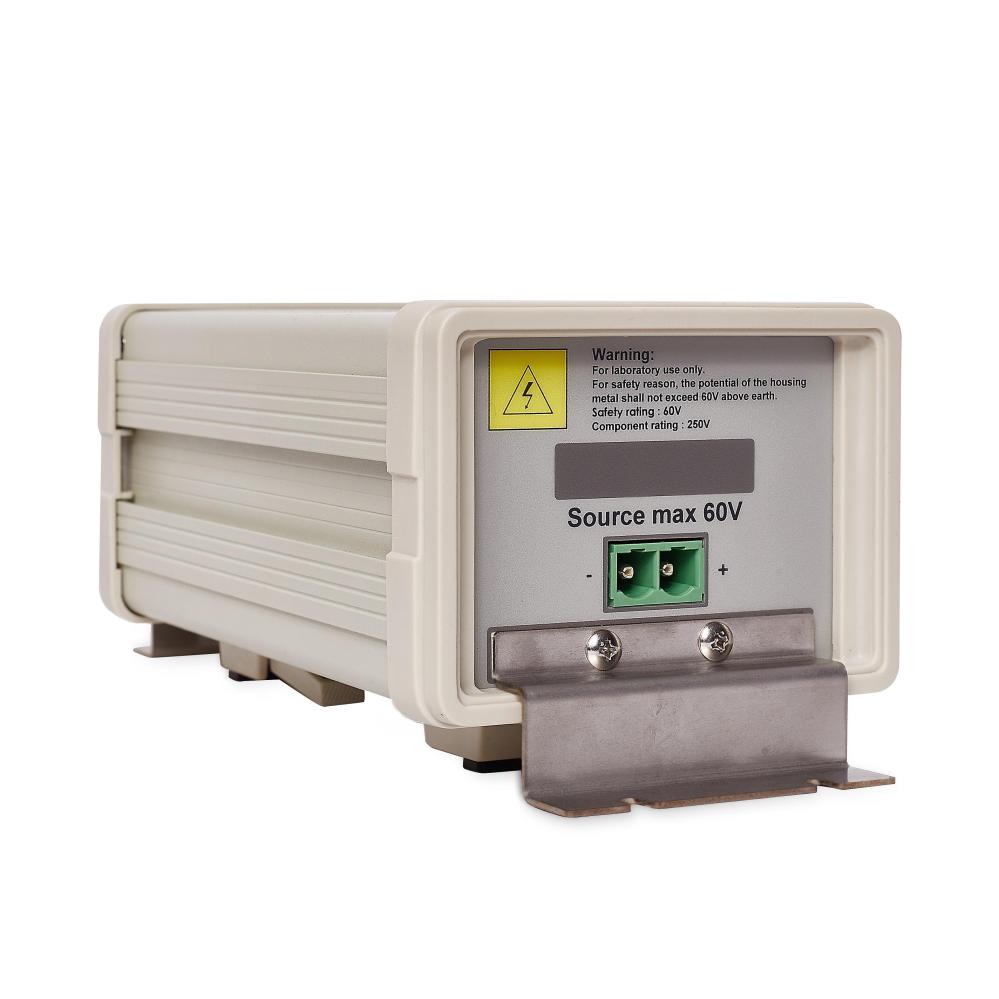

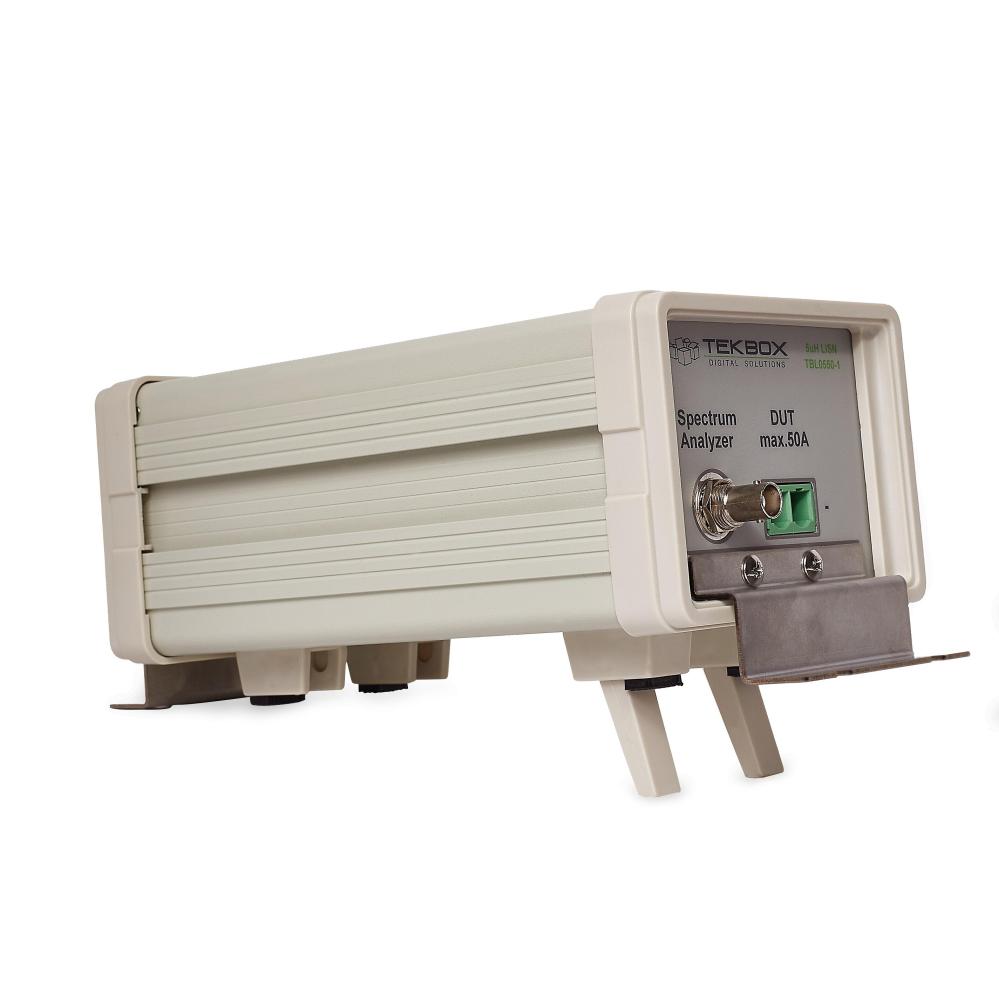

Tekbox TBL0550-1 LISN 5µH 50A Line Impedance Stabilization Network According to the CISPR16 standard

Art. nr: TBL0550-1
7 060 kr

Antal




Produktbeskrivning

TBL0550-1 5µH LISN är en enhet som krävs för att ställa in utförda brusmätningar av DC-driven elektronisk utrustning. Den är utformad för att användas för mätningar i frekvensområdet 150kHz till 110 MHz enligt CISPR 16-1-2, CISPR-25, EN55025, MIL-STD-461F, ISO11452-4 och med begränsningar DO-160/ED- 14G och ISO 7637-2.

LISN sätts in i matningsledningen till DUT (Device Under Test). Ledningsbrus som finns vid matningsterminalerna till DUT kan mätas vid BNC-kontakten med hjälp av en spektrumanalysator eller en mätmottagare. Källans (matnings)terminalen och DUT-terminalen är frånkopplade av en 5µH induktor.

Två TBL0550-1 i kombination med Tekbox LISN Mate möjliggör separat mätning av common mode och differential mode brus.

Enheten är utrustad med en BNC-hane till N-hane RG232-kabel, passande kontakter och jordfästen för att fästa den på ett jordplan.

Specifikationer:
  • Frekvensområde: 100 kHz – 150 MHz
  • DC-motstånd: < 5 mΩ
  • Maximal ström: 50A kontinuerlig, 70 A i 3 minuter
  • Nominellt driftsspänningsområde: 0 – 60V DC;
  • Komponentkapacitet: 250V
  • Högströms plugg-/skruvklämmor – hane: Phoenix Contact 1998933, hona: Phoenix Contact 1967375
  • 1µF kondensator kan kopplas bort internt genom att ta bort en bygel
  • Mått: 120 mm x 100 mm x 225 mm (270 mm inklusive markfästen); vikt: 1,6 kg
