Rohde & Schwarz NGC100-serien Laboratorieaggregat

Modeller:

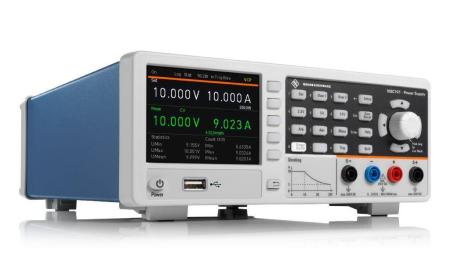

R&S®NGC101 - 1 Kanal 100 W, 32 V, 10 A

R&S®NGC101-G - 1 Kanal 100 W, 32 V, 10 A

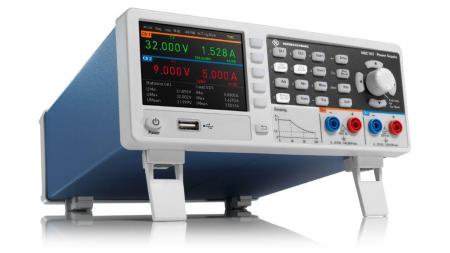

R&S®NGC102 - 2 Kanaler 100 W, 32 V, 5 A

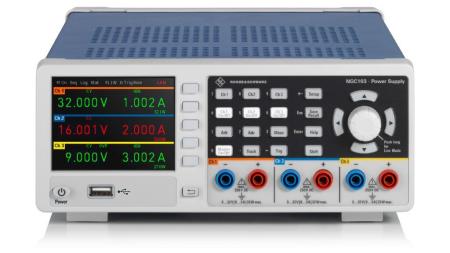

R&S®NGC103 - 3 Kanaler 100 W, 32 A, 3 A

R&S®NGC103-G - 3 Kanaler 100 W, 32 A, 3 A

• Tre versioner med en, två eller tre utgångskanaler
• 100 W maximal total uteffekt för alla R&S®NGC-modeller
• Maximal utspänning på 32 V per kanal;  högre spänningar möjliga i seriedrift
• Höga utströmmar upp till 3 A/5 A/10 A – beroende på antalet utgångskanaler; högre strömmar möjlig vid parallelldrift
• Linjär efterreglering för låg kvarvarande rippel och buller
• Elektronisk säkring (OCP), justerbar maxspänning (OVP), justerbar maxeffekt (OPP) och övertemperaturskydd (OTP)
• Standard USB/LAN, specialmodeller med extra IEEE-488 (GPIB) gränssnitt
• Bakre panelanslutningar, inklusive sensorledningar, för alla kanaler

R&S®NGC100-familjen består av tre modeller, alla med en maximal total effekt på upp till 100 W och ett kontinuerligt spänningsområde från 0 V till 32 V. Den enkanaliga R&S®NGC101 levererar maximalt 10 A, den tvåkanaliga R&S®NGC102 maximalt 5 A&S® NGC102 max 5 A och 3 kanaler per 3 kanal. Tvåkanals- och trekanalsmodellerna gör det möjligt för användare att ansluta flera utgångar parallellt eller i serie för att öka spänningen eller strömmen. Utgångarna är galvaniskt isolerade, flytande och skyddade mot överbelastning och kortslutning. Spännings-, ström- och effektvärden matas ut på en lysande QVGA-skärm.

R&S®NGC100 nätaggregat erbjuder en mängd olika skyddsfunktioner för att förhindra skador på instrumentet och DUT. Du kan ställa in maximal ström (elektronisk säkring, överströmsskydd/OCP), maximal spänning (överspänningsskydd/OVP) eller maxeffekt (överströmsskydd/OPP) separat för varje kanal.

Utgångskanalerna stängs av när någon av deras inställda gränser nås. Övertemperaturskydd (OTP) förhindrar att instrumentet överhettas.

Switchteknik säkerställer hög effektivitet, med minimal värmeavledning även vid full belastning.

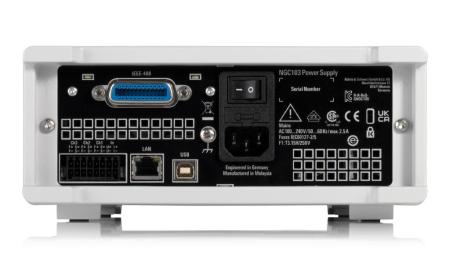

I industriella applikationer installeras ofta strömförsörjning i 19"-ställ. R&S®HZC95-rackadaptern är tillgänglig för detta ändamål och kan till och med hålla två instrument av denna klass sida vid sida. Ytterligare anslutningar för alla kanaler, inklusive sensorledningar, finns på den bakre panelen för att förenkla användningen i systemskåp.

Strömförsörjningen kan styras via LAN, USB eller till och med via ett GPIB-gränssnitt när du använder R&S®NGC100-G-modellerna.

R&S®NGC100 nätaggregat erbjuder högsta kvalitet och intelligenta, praktiska funktioner till ett extremt attraktivt pris.
