Test Frequency: 1Mhz

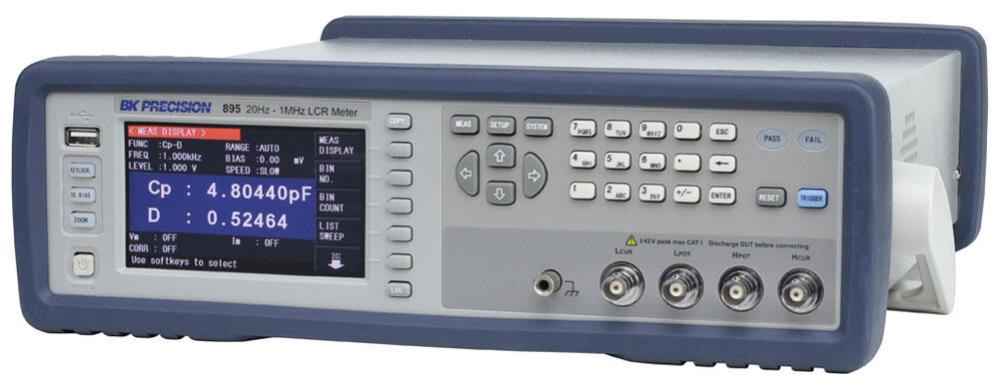

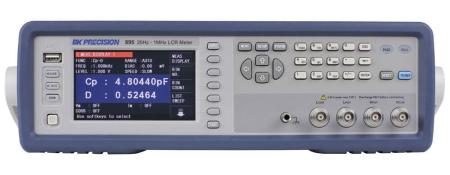

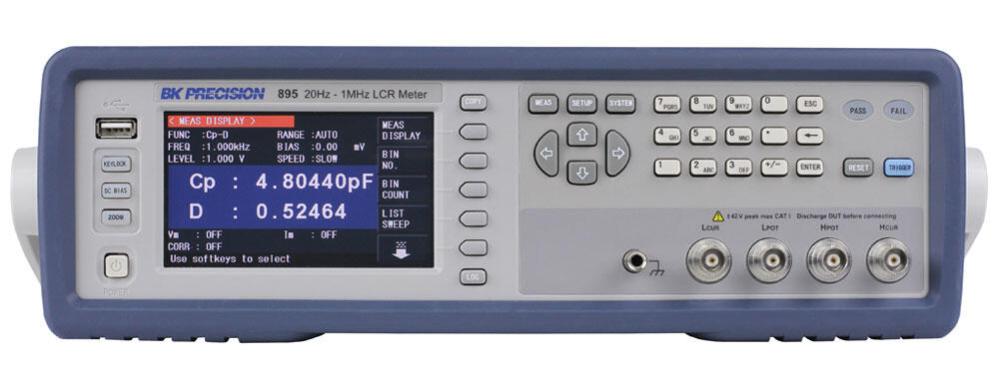

894 och 895 är LCR-mätare med hög noggrannhet som kan mäta induktans, kapacitans och resistans hos komponenter och material vid DC eller från 20 Hz till 500 kHz respektive 1 MHz. Dessa LCR-mätare ger flexibel AC- och DC-testsignalkonfiguration. AC-testsignalens spänning är variabel från 5 mVrms till 2 Vrms, AC-strömmen är justerbar upp till 66,7 mArms, beroende på vald AC-impedans, och en DC-förspänningssignal kan läggas till. Den livfulla 4,3-tums TFT LCD-skärmen ger en tydlig bild av alla uppmätta värden och inställningsvärden tillsammans med BIN-sorteringsjämförelseresultat och en praktisk zoomfunktion som förstorar de uppmätta värdena till helskärm. Med en grundläggande noggrannhet på 0,05 %, automatisk nivåkontroll (ALC), öppen/kort/belastningskorrigering och kabellängdskompensation, är dessa mätare perfekta verktyg för FoU, tillverkning och kvalitetskontroll tillämpningar.
Funktioner och fördelar
- AC testsignal spänning justerbar upp till 2 Vrms
- 3 AC-strömområden, valbara via 30 ohm, 50 ohm eller 100 ohm intern AC-impedans. 30 ohm-inställningen ger upp till 66,7 mArms drivström, tillräckligt för större induktorer och transformatorer.
- Inbyggd DC-förspänningskälla justerbar från -5V till +5V / -50 mA till +50 mA
- Snabb mäthastighet upp till 13 ms/avläsning för att öka tillverkningskapaciteten
- 201-punkts programmerbar listsvepfunktion som ger möjlighet att svepa frekvens, AC och DC förspännings-/strömnivåer
- Automatisk nivåkontroll för att hålla mätsignalen som appliceras på DUT på en konstant nivå
- Testsignal spänning och strömövervakning
- BIN komparatorfunktion för att sortera komponenter på upp till 10 lagerplatser
- 1 meter kabelkompensation
- 4-terminal fixtur och Kelvin clip testkablar ingår
- Transformatortestfunktion med transformatortestfixtur TL89T1 som tillval
- Mångsidig triggerfunktion (intern, extern, buss och manuell)

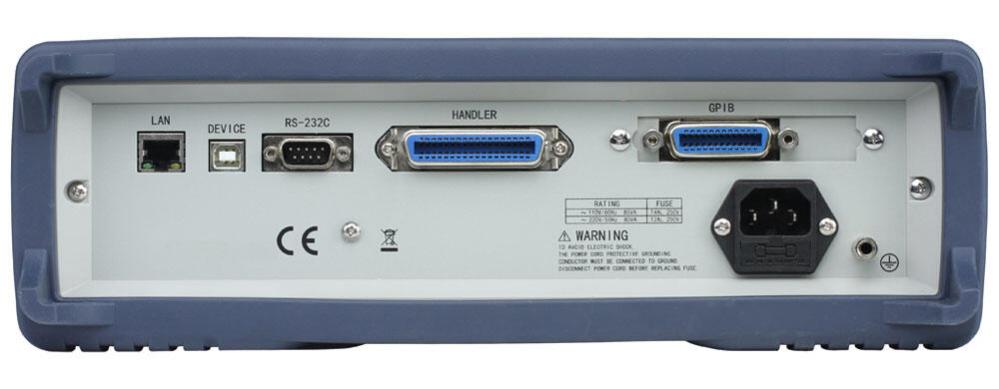

- Standard USB, RS232, LAN och GPIB (endast 895) gränssnitt för fjärrkontroll med SCPI-kommandon
