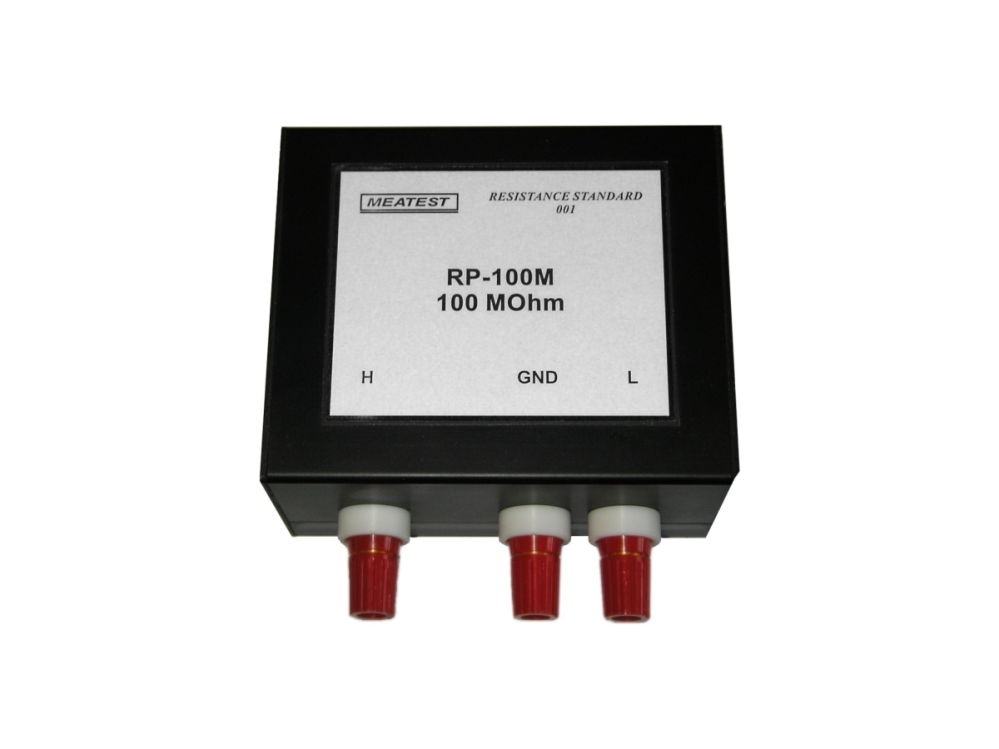

MTE Impedansstandarder
- Resistans och Kapacitans
- Fyra kapslingstyper för olika tillämpningar
- Anpassade nominella värden och anslutningar på begäran
- Låg tidskonstant
MTE-seriens resistans- och kapacitansstandarder är utformade för kalibrering av ohmmätare, LCR-mätare och isolationsprovare. Alternativt kan MTE-standarder användas som överföringsstandarder för att upprätthålla spårbarhet mellan primära och sekundära laboratorier.
MTE-standarder finns i fyra terminalkonfigurationer för att passa alla tillämpningar.
OPEN och SHORT standarder för nollkalibrering av LCR-mätare samt anpassade nominella värden och terminalkonfigurationer finns tillgängliga på begäran.
Specifikationerna nedan beskriver ett års absolut noggrannhet för denna produkt, inklusive långtidsstabilitet, linjäritet och referensstandardens mätosäkerhet samt miljöförhållanden inom angivna gränser.
- Referenstemperatur: 21 °C ± 4 °C
- Arbetstemperatur: 0 °C till +50 °C
- Dimensioner (B x H x D): 125 x 60 x 105 mm
- Resistanskonstruktion:
- Upp till 1 MΩ: Folieresistor
- Över 1 MΩ: Keramisk resistor
- Frekvensområde: DC – 20 kHz
- Tillgängliga kapslingar:
- Upp till 1 MΩ: A, B och Cc
- Över 1 MΩ: HV (endast för DC-applikationer)
- Referensspänning: 1 kV för området 10 MΩ – 10 GΩ
- Spänningskoefficient: 0.5 ppm/V (typiskt) för området 10 MΩ – 10 GΩ
