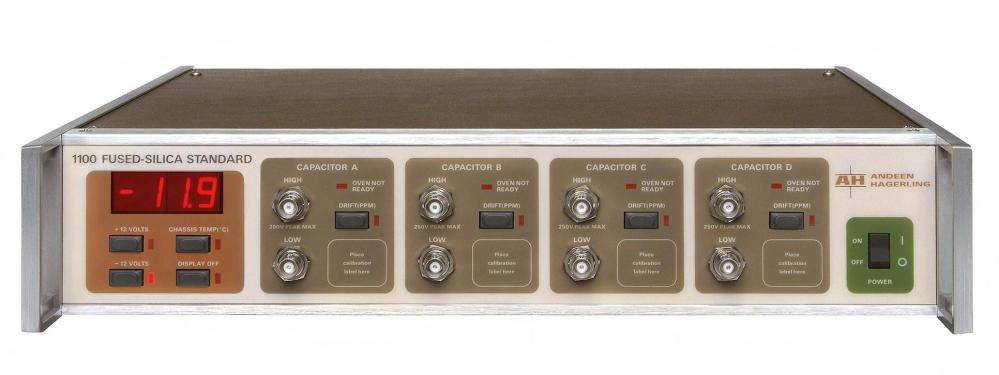

Andeen-Hagerling 1100 Kapacitansstandardram

AH 1100 kapacitansstandardramen som innehåller från en till fyra AH 11A kapacitansstandarder för smält-kiseldioxid ger referenskondensatorer med oöverträffad stabilitet.

Den inneboende stabiliteten hos detta system när det utsätts för mekaniska eller termiska stötar gör det till den idealiska överföringsstandarden för kapacitans.

De inbyggda precisionstemperaturregulatorerna gör det till ett enkelt, pålitligt system att använda.

Dessa är de enda standarder som för närvarande säljs som är tillräckligt exakta för att kalibrera AH 2500A kapacitansbryggan till gränserna för dess specifikationer.

»Read more

• Valfritt kapacitansvärde i området från 0,1 pF till 115 pF kan beställas.
• Stabiliteten för större kondensatorer är bättre än 0,3 ppm/år.
• Temperaturkoefficienten för kapacitansen med avseende på förändringar i omgivningstemperaturen är mindre än 0,01 ppm/°C.
• Hysteres till följd av temperaturcykler är mindre än 0,05 ppm.
• Hysteres till följd av mekanisk stöt är mindre än 0,05 ppm.
• AC-spänningskoefficienten är mindre än 0,003 ppm/volt.
• DC-spänningskoefficienten är mindre än 0,0001 ppm/volt.
• Kraftledningskänsligheten är mindre än 0,0003 ppm per 1 % förändring i kraftledningsspänningen.
• Dissipationsfaktorn är mindre än 0,000 003 tan delta.
• Tre års garanti
• Det användarvalda kapacitansvärdet är inställt på fabriken till en NIST-spårbar noggrannhet på 2 ppm vid 1 kHz.
• Den inbyggda precisionsugnen i varje AH 11A använder ett dubbelt temperatursensorsystem som ger ökad tillförlitlighet och självförtroende.
• AH 1100-ramen tillhandahåller övervakning av kritiska temperaturkontrollparametrar såsom skillnaderna inom de dubbla temperatursensorerna i varje standard.
• Varje AH 11A-standard kan enkelt tas bort från AH 1100-ramen. Deras ringa storlek och låga vikt gör dem lätta att skicka för kalibrering.
• Frakten är enkel eftersom kontinuerlig temperaturkontroll av ugnarna inte behövs för att upprätthålla stabilitetsspecifikationen.
• Det sammansmälta kiseldioxidelementet är hermetiskt förseglat i torrt kväve.
• BNC-anslutningar med tre terminaler minimerar anslutningskostnaderna och antalet kablar.
