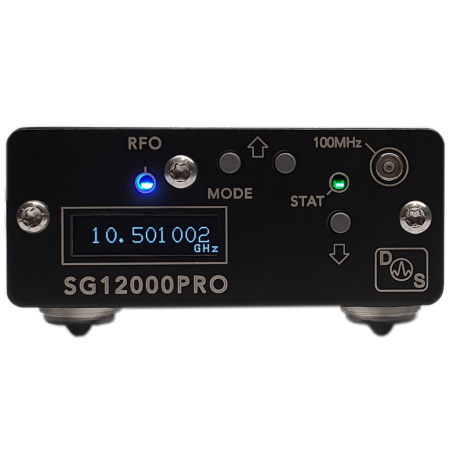

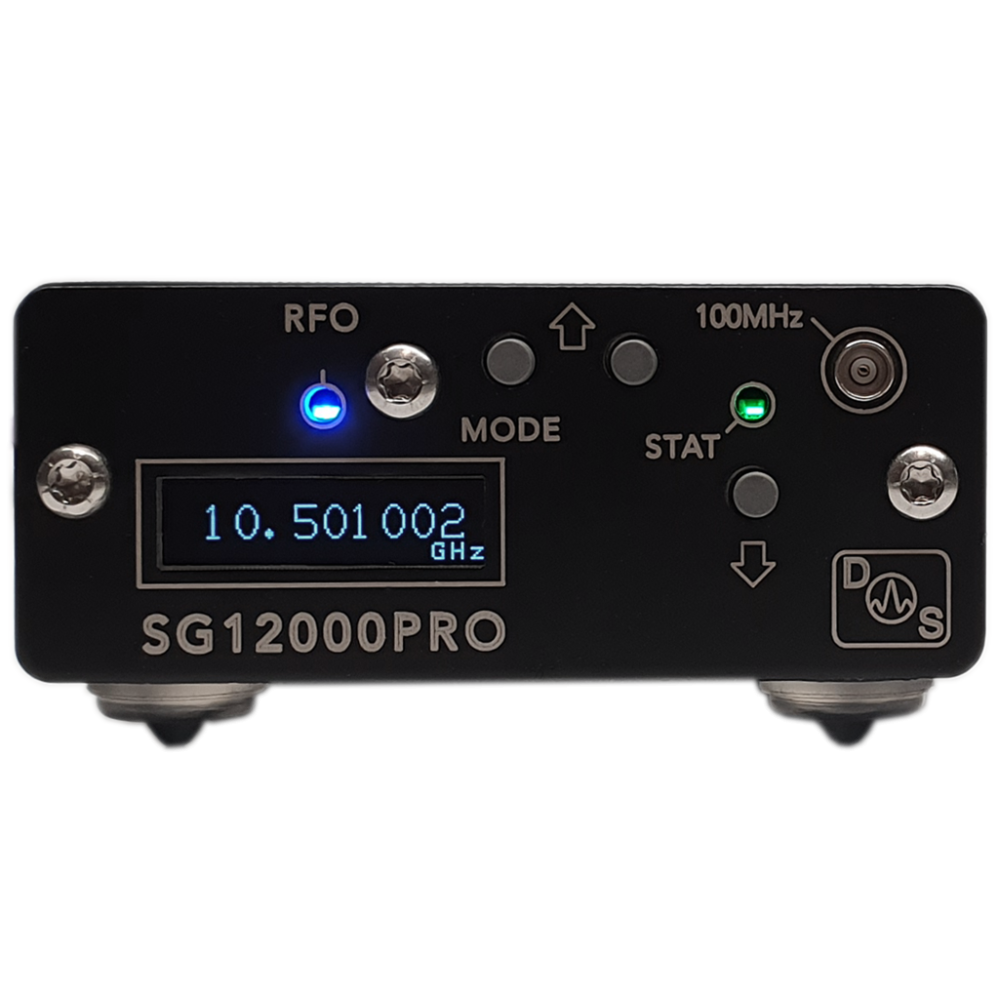

DS Instruments SG12000PRO Mikrovågsgenerator

DS Instruments SG12000PRO är en högpresterande mikrovågsgenerator i kompakt format, framtagen för applikationer som kräver extremt låg distorsion och stabil signal över ett brett frekvensområde.

Den täcker 20 MHz – 14 GHz med kalibrerad uteffekt från –40 till +15 dBm och erbjuder steglös eller stegvis justering (0,25 dB upp till 6 GHz, 0,5 dB över 6 GHz).

Den senaste Rev 10-hårdvaran (2025) introducerar ett nytt bredbands övertonsfilter, förbättrat fasbrus (–94 dBc @ 10 kHz offset vid 12 GHz) och Ethernet som standardgränssnitt.

SG12000PRO har inbyggda referenser på 10 MHz och 100 MHz för hög stabilitet, samt mycket små frekvenssteg (1 Hz). Fasstyrning, list-/scan-svepning och SCPI-styrning via USB-C eller Ethernet gör den idealisk för automatiserade testmiljöer.

Enheten passar perfekt för avancerade RF- och mikrovågstester, antenn- och filterdesign, EMC-mätning, forskning och produktionsverifiering.

Egenskaper

• Frekvensområde: 20 – 14 000 MHz (kalibrerat 50 – 12 500 MHz)
• Uteffekt: –40 till +15 dBm (kalibrerat, utökat –50 till +17 dBm typiskt)
• Fasbrus: –94 dBc @ 10 kHz offset vid 12 GHz
• Övertonsfiltrering: intern bredbandsmatris (300 MHz – 12,5 GHz)
• Fasstyrning med 1° upplösning
• Frekvenssteg: 1 Hz
• Intern referens: 10 MHz och 100 MHz ultralågt brus
• Ethernet och USB-C gränssnitt (standard sedan Rev 10 2025)
• SCPI-kommandostöd för automatiserad testning
• Frontmonterad OLED-display och frekvensknappar
• Sweep-funktioner (List & Scan)
• Kompatibel med .NET, Matlab, Python, Android och Linux
• Matningsspänning: 5 V USB-C (1,5 A max)
• Mått: 70 × 32 × 131 mm (2,75″ × 1,25″ × 5,15″)
• RF-kontakt: Premium SMA (18 GHz)

Typiska användningsområden

• Automatiserade testmiljöer
• Allmän RF- och mikrovågslabbanvändning
• Flexibel LO-källa
• Antenn- och filterdesign
• EMC-testning
• Produktions- och verifikationstest
• Forskning och utbildning
• Flyg- och försvarsapplikationer
• 802.11n- och LTE-utveckling
