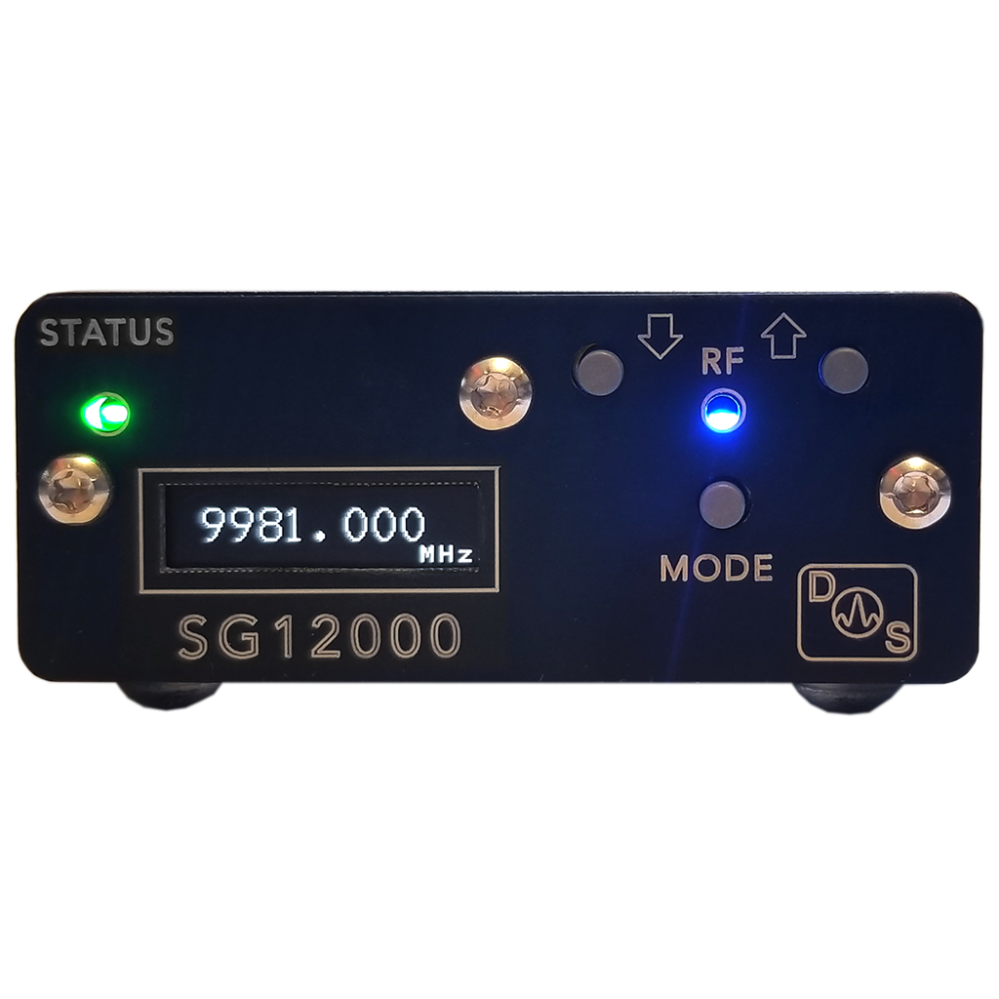

DS Instruments SG12000L är en kompakt mikrovågssignalgenerator som levererar hög signalrenhet och noggrann uteffekt över hela 25 MHz – 12 GHz-området.
Den senaste Rev 18-hårdvaran (Q4 2025) introducerar lägre fasbrus, förbättrad sweep-funktion och Ethernet som standardgränssnitt.
Uteffekten är kalibrerad mellan –25 och +13 dBm och kan justeras i steg om 0,5 dB över hela frekvensområdet.
Generatorn använder fraktionerad N-syntes för stabil och noggrant styrd signalproduktion och kan drivas med antingen intern 10 MHz TCXO-referens eller extern 10 MHz-ingång.
Den tydliga OLED-displayen och frontpanelens knappar möjliggör lokal styrning, medan USB-C- och Ethernet-portarna ger fjärrkontroll via SCPI.
SG12000L har en robust aluminiumkapsling med förbättrade SMA-portar och är idealisk för RF-lab, produktions- och EMC-tester där portabilitet och precision krävs.
Specifikationer
- Frekvensområde: 25 MHz – 12 GHz
- Kalibrerat effektnivåområde: –25 till +13 dBm
- Okalibrerat område: –30 till +14 dBm typiskt
- Uteffektupplösning: 0,5 dB + 0,05 dB (vernier)
- Frekvenssteg: 40 – 6000 Hz (beroende på band)
- Fasbrus @ 6 GHz: –72 dBc @ 10 kHz offset (förbättrad i Rev 18)
- Utgångsimpedans: 50 Ω
- RF-kontakt: Förstärkt SMA (upp till 18 GHz)
- Spänningsmatning: 5 V USB-C (0,75 A)
- Mått: 70 × 32 × 80 mm (2,75 × 1,25 × 3,15 tum)
Funktioner:
- Kalibrerad uteffekt över hela bandet
- Förbättrad frekvenssvepning och transientsvar (Rev 18)
- Faskontroll 0 – 360 ° med 1 ° upplösning
- Extern 10 MHz referensingång (MCX)
- Intern 10 MHz TCXO autoref (±280 PPB)
- Ethernet och USB standard – stöd för SCPI
- Frontmonterad OLED-display och frekvensknappar
- Robust svart aluminiumhölje
- Låg insignalövervakning och automatiskt spänningsskydd
- Intuitivt Windows-gränssnitt
Typiska applikationer
- Automatiserade testmiljöer
- Radarsystem och RF-kommunikation
- EMC-testning
- Flexibel LO-källa
- Antenn- och filterdesign
- Produktions- och verifikationstest
- Forskning och utbildning
