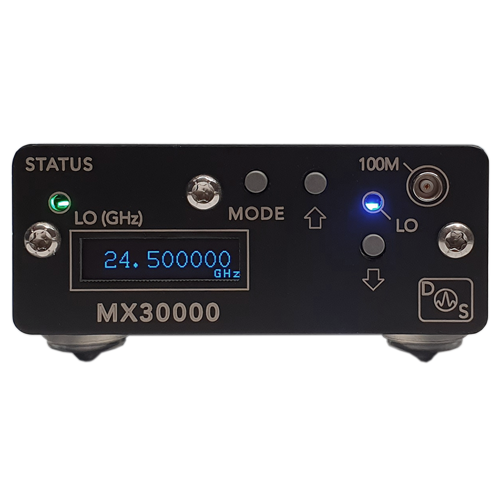

DS Instruments MX30000PRO Mikrovågsmixer och LO-generator

MX30000PRO är en bredbandig högpresterande dubbelbalanserad mikrovågsmixer för allmän ändamål med integrerad 18GHz – 30GHz lokaloscillator. LO-frekvensen kan ställas in med frontkontroller, USB-kommandon eller medföljande Windows PC-applikation. Med sin interna referenskälla med ultralågt brus har LO-signalen extremt lågt fasbrus. MX30000 är en bekväm upp- eller nedkonverterare genom att eliminera behovet av extra kablage och en separat skrymmande, dyr högfrekvent signalkälla.

MX30000 Integrated-LO Wideband Mixer Features:

• USB-C drivs från bärbar dator, batteripaket, smartphoneladdare, PC...
• Kompakt, robust aluminiumhölje
• Intern LO övertonsfiltrering
• Ljusstark och effektiv OLED-skärm
• Enkelt och effektivt kontroll gränssnitt
• Industriella seriella kommandon för virtuell COM-port
• Premium guld 50 ohm mikrovågs SMA IF port
• Precision 2,92 mm (40GHz klassad) RF-port
• Intern precisionsreferensfrekvenskälla
• LO referensfrekvens in- och utgångs MCX-portar
• Övervakning av spänningsingång
• Inkluderad PC-kontroll mjukvara
• Standard Ethernet-anslutning (ny för 2024!)

RF Hybrid Mixer Specs:

• Integrerad 18 – 30 GHz programmerbar lokaloscillator
• IF-intervall: 10MHz till 8GHz
• RF-område: 15 – 30 GHz
• Hög ingång P1dB > +10 dBm
• LO fasbrus vid 26GHz (10KHz offset): ~85 dBc
• Låg konverteringsförlust: 9-12dB
• Max RF-ingångseffekt: +17dBm
• Typisk IP3: 20dBm
• LO frekvens stegstorlek: 10Hz
• Typisk LO till RF-isolering: 45dB
• Typisk LO till IF-isolering: 35dB
• Returförlust: >10 dB typiskt
• Referensfrekvens: ±280PPB 10MHz TCXO & 100MHz VCXO

• Allmänna applikationer för mikrovågslabb
• Mottagarens utveckling
• VSAT
• Elektronisk motåtgärd
• Kommunikations applikationer
• Satellitupplänkar/nedlänkar
• Radarsystem
• Försvar / elektronisk krigföring
• Rymdapplikationer
• mm vågteknik
• 5G-testning
• K-Band och Ka-Band forskning
