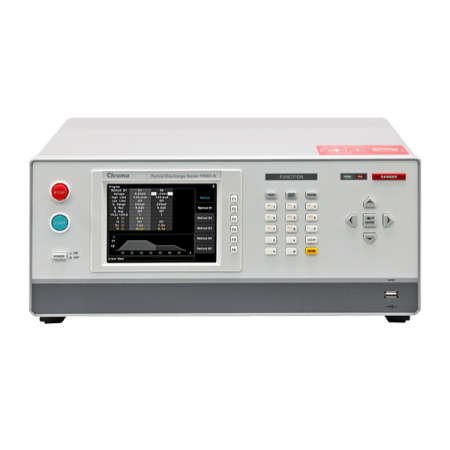

Chroma 19501 Partiell urladdningstestare tillhandahåller AC högspänningsprovning (Hi-Pot) för mätning av läckström och genomslag, samt PD-mätning för att kvantifiera laddningen (pC) från partiella urladdningar i den testade enheten (DUT). Testningen säkerställer produktens isoleringskvalitet och tillförlitlighet.
- Separerad konstruktion för AC-högspänningsmatning och PD-mätning (huvudram och HV-enhet).
- Inbyggda funktioner för AC Hi-Pot test och PD-detektion
- Standardkompatibel: Uppfyller krav enligt IEC 60747-5-5, VDE 0884 och IEC 60270
- Inbyggda metoder för reglerprovning och 3-stegs spänningstestning
- Visar PD-resultat i laddning (pC)
- Möjlighet att ställa in PD-felräkning (1–10)
- USB-lagring för skärmbilder (stöd upp till 32 GB)
- Fjärrstyrningsgränssnitt: Standard LAN, USB och RS232 (SCPI-programmeringsspråk)
Högspänningsmoduler (HV Modules)
- Modul A195005 är optimerad för högre kapacitiva laster (upp till 3nF typiskt), lämplig för komponenter som IGBT-moduler och motorer. Den levererar en programmerbar spänning från 0.1 kV upp till 5.0 kV AC och har ett brett PD-mätområde på 1 pC till 6000 pC. Läckströmsmätningen täcker intervallet 0.01 uA till 3000 uA.
- Modul A195004 är inriktad på högre spänning och snabbare frekvenser. Den kan leverera upp till 10.0 kV AC vid 50/60 Hz (eller 5.0 kV vid 600 Hz). Den hanterar laster upp till 100 pF (typiskt) och inkluderar en genomslagsdetektor (0.1 mA till 20.0 mA med 0.1 mA upplösning). Dess PD-område är 1 pC till 2000 pC, och den har en integrerad kalibrator. Läckströmsmätningen är utökad upp till 10 mA max.
Sammanfattning av Modellerna:
- 19501: Partiell urladdningstestare (Fullsystem)
- 19501S: Partiell urladdningstestare (2024/Q4 version)
- A195001: PD-Kalibrator
- A195005: Högspänningsmodul (HV Module) för högre kapacitiva laster (upp till 5 kV)
- A195004: Högspänningsmodul (HV Module) för högre spänning och genomslagsdetektion (upp till 10 kV)
