- Område: 1 mH till 11.11 H
- Noggrannhet: 3 %
- Hög stabilitet
- Linjär avläsning
- Kompakt och robust design
- Säkerhetsterminaler
- Helt skärmad
- Område / Upplösning: 0 till 10 H / 1 mH steg.
- Noggrannhet vid 1 kHz: 3 % för alla dekader (1 mH, 10 mH, 100 mH, 1 H).
- Maximal ström per dekad:
- 1 mH: 30 mA
- 10 mH: 70 mA
- 100 mH: 100 mA
- 1 H: 150 mA
- Genomsnittligt motstånd per steg:
- 1 mH: 0.1 Ω
- 10 mH: 0.5 Ω
- 100 mH: 3.4 Ω
- 1 H: 20.5 Ω
- Typisk Q-faktor vid 1 kHz:
- 1 mH: 75
- 10 mH: 175
- 100 mH: 280
- 1 H: 250
- Residualmotstånd: Mindre än 0.2 Ω.
- Residualinduktans: Mindre än 1 µH.
- Spänningsklassning: Max 30 V AC RMS (icke-kopplande), med förbehåll för maximal strömklassning.
- Temperaturkoefficient: 1 %/°C.
- Dimensioner / Vikt: B 248 x H 62 x D 102 mm / 0.8 kg.

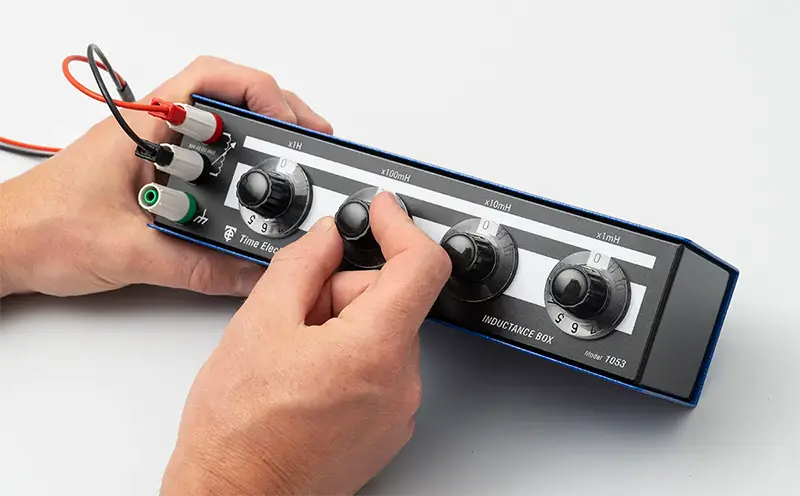

En precisionsinduktansdekadbox lämplig för filterdesign, experiment, allmän substitution och DC till DC-omvandlardesign. 1053 är inrymd i ett helt skärmat robust metallhölje och är både kompakt och hållbar, vilket gör den idealisk för laboratorie- eller fältanvändning.
Induktansen ställs in med fyra lättavlästa rattar som är indelade i 4 dekader och ger 1 mH, 10 mH, 100 mH och 1 H steg. Den maximala inställningen är 11.11 H. Enheten har speciallindade induktorer med ferritkärna med hög permeabilitet som säkerställer obetydlig påverkan från externa magnetfält och maximal stabilitet.
Säkerhetsterminaler: Frontpanelens säkerhetsterminaler är kompatibla med 4 mm höljda kontakter, samt standardkontakter, bara ledningar och spadterminaler.
