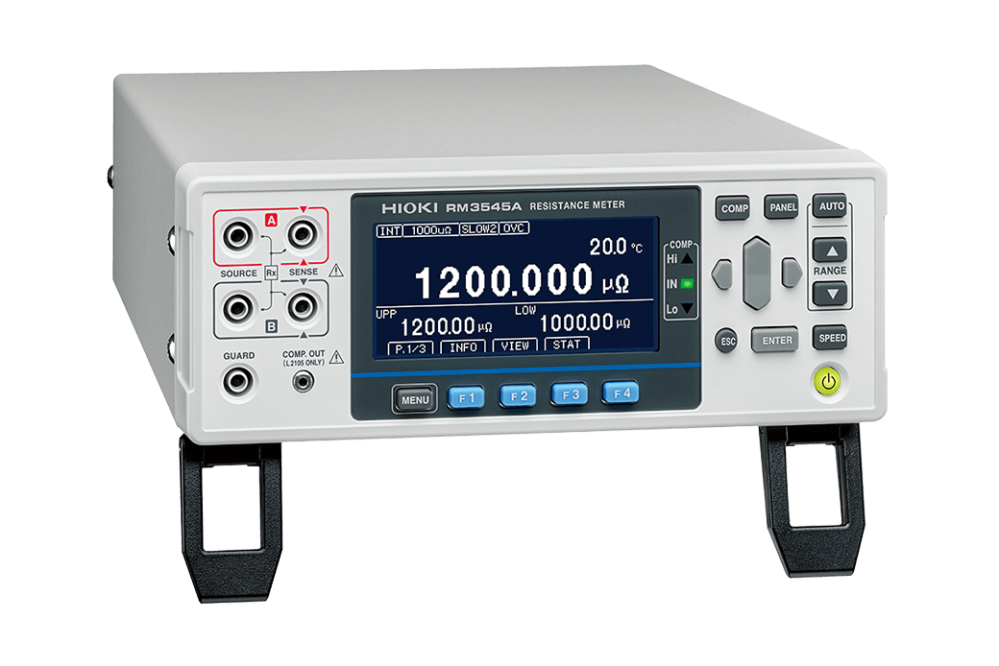

Hioki RM3545A-1 Precisionsresistansmätare

Hioki RM3545A är en serie precisionsresistansmätare för noggrann mätning av DC-resistans i komponenter och elektriska förbindningar. Instrumenten har 13 mätområden från 1 mΩ till 1200 MΩ, en maximal testström på 1 A och en upplösning ned till 1 nΩ. De är avsedda för produktion, kvalitetskontroll och laboratorieverksamhet där små resistansförändringar kan påverka komponenters funktion och tillförlitlighet.

Modeller

• RM3545A-1: Precisionsresistansmätare för manuella och automatiserade mätningar. Kan anslutas till externa multiplexersystem som Hioki SW1001 och SW1002 för flerkanalsmätning.
• RM3545A-2: Samma mätprestanda som RM3545A-1, men med möjlighet att installera upp till två Z3003-multiplexermoduler för totalt 20 mätkanaler med fyrtrådsmetod. Stöder även externa multiplexersystem.

Mätprestanda och funktioner

Båda modellerna har en 6½-siffrig display, en grundnoggrannhet på ±0,045 % av avläst värde ±0,010 % av fullt skalutslag och en upplösning ned till 1 nΩ. Mättider ned till 2,3 ms möjliggör snabba mätsekvenser vid automatiserad provning och i produktionslinjer.

Instrumenten kräver ingen uppvärmningstid eller manuell nolljustering. En kontaktkontrollfunktion verifierar att mätproberna har korrekt kontakt med mätobjektet och minskar risken för felaktiga mätvärden.

Temperaturkompensering och noggrannhetsfunktioner

RM3545A har temperaturkompensering (TC) som korrigerar uppmätta resistansvärden till en angiven referenstemperatur. Funktionen kompenserar för materialets temperaturberoende, exempelvis hos kopparledare där resistansen förändras med cirka 0,4 % per °C.

Temperaturen kan mätas med den medföljande temperaturgivaren Z2001 eller en kompatibel extern termometer med analog utgång. Funktionen är särskilt användbar vid exempelvis lindningsresistansmätning, där temperaturvariationer annars kan påverka jämförbarheten mellan mätningar.

Instrumenten har även Offset Voltage Compensation (OVC), som minskar påverkan från termoelektriska spänningar och interna offsetspänningar genom att växla mätströmmens riktning och medelvärdesbilda resultaten.

En temperaturstegringsfunktion beräknar mätobjektets temperaturökning utifrån resistansförändring och omgivningstemperatur.

Multiplexermätning

Båda modellerna kan kombineras med Hioki SW1002 Multiplexersystem för automatiserade resistansmätningar på upp till 132 kanaler med fyrtrådsmetod.

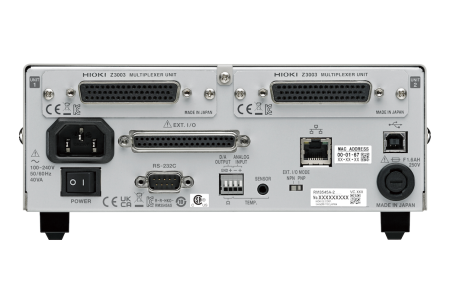

RM3545A-2 har dessutom möjlighet till inbyggd multiplexer. Upp till två Z3003-multiplexermoduler kan installeras, där varje modul ger tio mätkanaler med fyrtrådsmetod. Detta möjliggör automatiserad mätning på upp till 20 kanaler utan ett separat multiplexersystem.

Z3003-modulerna kan eftermonteras, vilket gör det möjligt att börja med enkanalsmätning och senare utöka instrumentet för automatiserad flerkanalsmätning.

Systemintegration och kommunikation

RM3545A har LAN, USB och RS-232C för kommunikation med datorer och styrsystem. Via EXT I/O kan instrumenten styras med externa triggersignaler och användas för godkänd/underkänd-bedömning i automatiserade testsystem.

En analog D/A-utgång på 0–1,5 V DC möjliggör övervakning och styrning. Instrumentens kommandovisning visar kommunikationskommandon och svar direkt på displayen, vilket underlättar felsökning vid systemintegration.

Användningsområden

• Resistansmätning av samlingsskenor och svetsförband i batterimoduler
• Lindningsresistansmätning i motorer och transformatorer
• Kontroll av kontaktresistans i laddkontakter för elfordon
• Resistansmätning av ledningsbanor på kretskort
• Provning av högströmskomponenter, exempelvis säkringar och shuntmotstånd
• Automatiserad resistansmätning inom produktion och kvalitetskontroll

Tekniska specifikationer

• Mätfunktion: DC-resistans
• Antal mätområden: 13
• Resistansområde: 1 mΩ till 1200 MΩ
• Grundnoggrannhet: ±0,045 % av avläst värde ±0,010 % av fullt skalutslag (1 mΩ-området)
• Upplösning: ned till 1 nΩ
• Maximal testström: 1 A
• Mättid: ned till 2,3 ms (10 Ω-området, snabbt läge)
• Display: 6½ siffror
• Temperaturkompensering: TC
• Offsetspänningskompensering: OVC
• Temperaturstegringsfunktion: ja
• Kontaktkontroll: ja
• Kommunikation: LAN, USB och RS-232C
• Extern styrning: EXT I/O
• Analog utgång: D/A, 0–1,5 V DC
• Externa multiplexersystem: Hioki SW1001 och SW1002
• Inbyggd multiplexer: upp till två Z3003-moduler, endast RM3545A-2

Medföljande tillbehör

• Nätkabel
• Temperaturgivare Z2001
• EXT I/O-hankontakt
• Skydd för EXT I/O-kontakt
• Reservsäkring (F1.6AH 250 V)
• Snabbstartsguide
• Säkerhetsanvisningar
• Bruksanvisning

OBS: Z3003-multiplexermoduler, externa multiplexersystem och mätkablar ingår inte i standardleveransen enligt de angivna tillbehörslistorna.
