BK Precision 4088 RF-signal- och vågformsgenerator
RF-signalgenerator upp till 1,5 GHz kombinerad med 50 MHz AWG/funktionsgenerator, 16 bit, 250 MSa/s och 4 Mpts vågformsminne.
Modeller
- 4088 – 1,5 GHz RF-signalgenerator och 50 MHz AWG/funktionsgenerator.

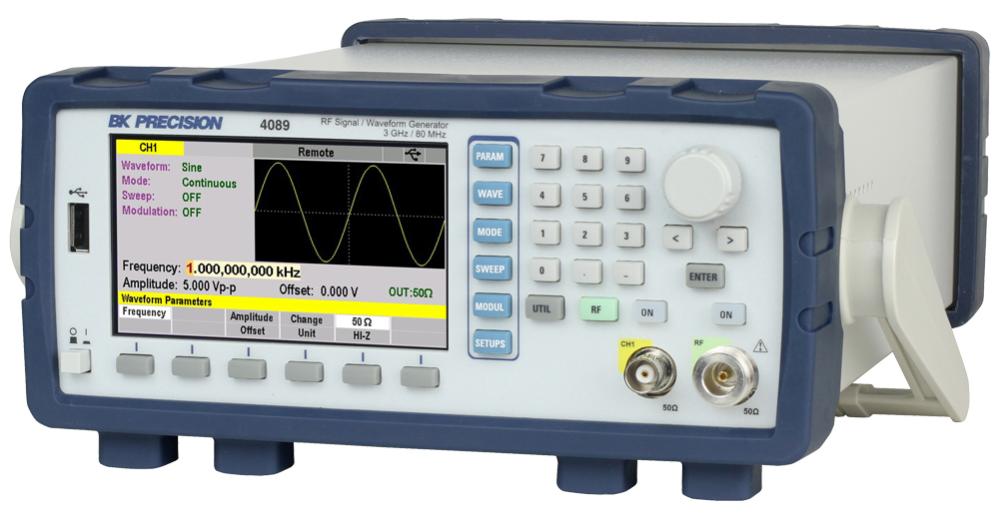

- 4089 – 3 GHz RF-signalgenerator och 80 MHz AWG/funktionsgenerator.
- 4089GPIB – 3 GHz RF-signalgenerator och 80 MHz AWG/funktionsgenerator, med GPIB-gränssnitt.
Specifikationer
- RF-frekvens: 50 MHz–1,5 GHz
- RF-nivå: −110 till +13 dBm
- RF-modulering: AM, FM, PM och puls
- AWG/funktionsgenerator: upp till 50 MHz
- Samplingshastighet: 250 MSa/s
- Vertikal upplösning: 16 bit
- Vågformsminne: upp till 4 Mpts
- Gränssnitt: USB och LAN
BK Precision 4088 kombinerar en RF-signalgenerator och en AWG/funktionsgenerator i ett instrument. RF-generatorn täcker frekvensområdet 50 MHz till 1,5 GHz med 0,1 Hz upplösning och ett amplitudområde från −110 dBm till +13 dBm. Den stöder AM-, FM-, PM- och pulsmodulering samt linjär och logaritmisk svepning.
AWG/funktionsgeneratorn har 16 bitars upplösning, 250 MSa/s samplingshastighet och upp till 4 Mpts vågformsminne. Sinus- och fyrkantsvåg kan genereras upp till 50 MHz, medan godtyckliga vågformer kan skapas och redigeras direkt i instrumentet eller via medföljande programvara. 4088_Series_datasheet

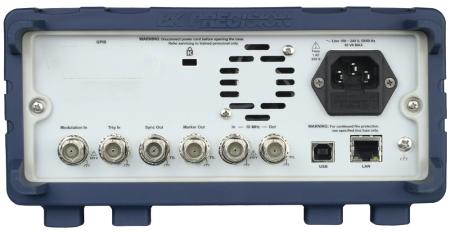

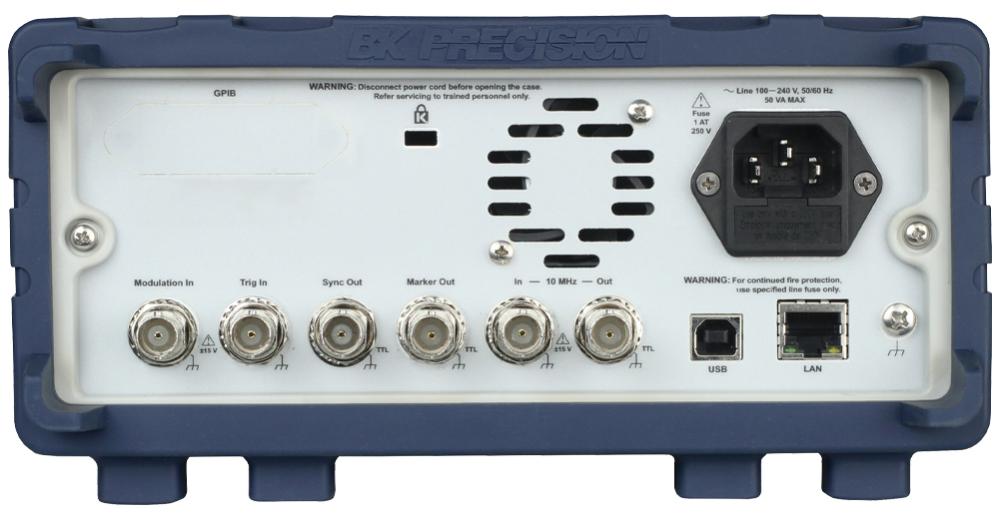

Instrumentet har separata utgångar för RF och AWG/funktionsgenerator, vilka kan användas samtidigt. USB och LAN ingår som standard och instrumentet stöder SCPI-kommandon för fjärrstyrning.
