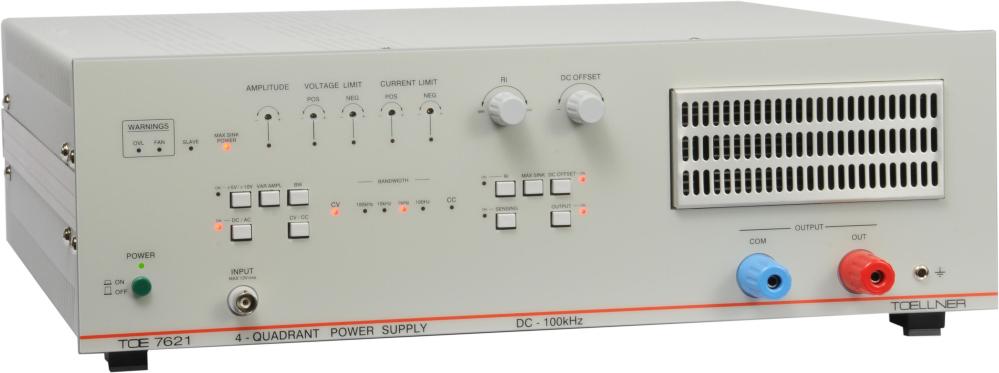

Toellner TOE 7621 Fyrkvadrantsaggregat
Fyrkvadrantsaggregat 320 W källa/sänkning med justerbar utgångsimpedans, 0–100 kHz bandbredd, 2,5 µs stigtid och analog styringång 0–10 V.
Begär offert
- 320 W käll- och sänkeffekt, korttidseffekt upp till 1000 W
- Effektökning med parallelldrift
- Korttidsbelastningsström 3 x Irated (tillval)

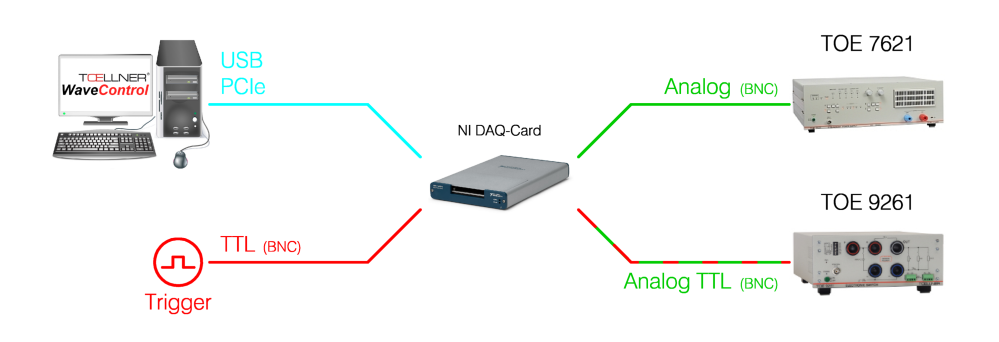

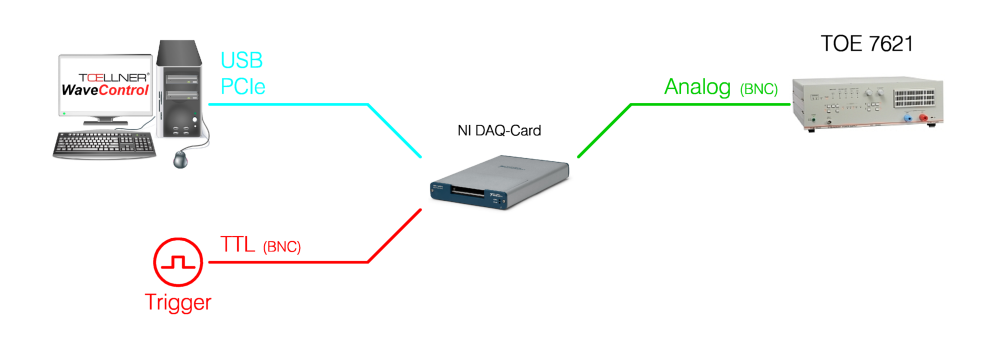

- Analog styringång 0 till 5 V eller 0 till 10 V
- Stig- och falltid < 2,5 µs i spänningsstyrningsläge
- Justerbar utgångsimpedans i spänningskontrollläge
- 4-tråds lastanslutning med två mätanslutningar (Sensing) är möjlig
- Utgång fram och bak
- 19"-bredd, 3HU
- Optimalt lämpad för elektriskt brustestning av komponenter mot fordonets elektriska rippel
4-kvadrants nätaggregat eller 4-kvadrantförstärkare är elektroniska moduler som genererar både positiva och negativa spänningar, och som även kan leverera och ta emot positiva och negativa strömmar.
De kan därför användas som källa eller diskho.
Strömförsörjning för laboratoriebruk är för det mesta bara strömkällor. De kan bara leverera ström med en enda polaritet, dvs dessa instrument fungerar bara i en kvadrant av spännings-/strömdiagrammet.
Vanliga förstärkare levererar spänningar med båda prioriteterna, men är i allmänhet oförmögna att absorbera effektvärden inom ett område som är jämförbart med det de kan leverera.
De fungerar därför huvudsakligen som 2-kvadrantinstrument.
Alla nätaggregat med fyra kvadranter i TOE 7621-serien kan dessutom absorbera ström med båda prioriteterna som motsvarar den levererade effekten.
En 4-kvadrant strömförsörjning av TOE 7621-serien är alltså en bipolär spännings- och strömkälla samt en strömsänka i ett instrument.
Användning som bipolär effektförstärkare är också möjlig.
Produktinformation
-
Art. nr
Toellner TOE 7621
