ETL ATS400 UHP Modulärt automatiskt testsystem
Modulärt testsystem för högspänningstest och skyddsledarprov med upp till 6 kV AC provspänning, 2–32 A AC provström, aktiv urladdning och övervakning av testkablar.
Begär offert
Automatiskt Testsystem ATS400 variant UHP från ETL.
Testsystem med grundenhet för fristående provning eller fjärrstyrning över PC:
– Provtid inställbar från 0,1 s till 99 min, oändligt
– inkl. kalibreringsprotokoll
Högspänningstest:
– Provspänning: 100 – 6000 V AC inställbar, potentialfri (beroende på vald modul)
– Trippström: 0 – 100 mA inställbar (beroende på vald modul)
– Frekvens: 45 – 65 Hz ställbar
– Transformatoreffekt: 500 VA, kortslutningsström > 200 mA
– Helt elektronisk, inkl. rampfunktion och aktiv urladdning
– Inkoppling av provspänning vid nollgenomgång
– Övervakning av provkablar för ledningsbrott
– Övervakning av kontakt till provobjektet
Skyddsledarprov:
– Provström: 2 – 32 A AC inställbar (beroende på vald modul)
– Resistansgränsvärde: 1 – 500 MOhm inställbar
– Provspänning inställbar < 6 V och < 12 V
– Helt elektronisk

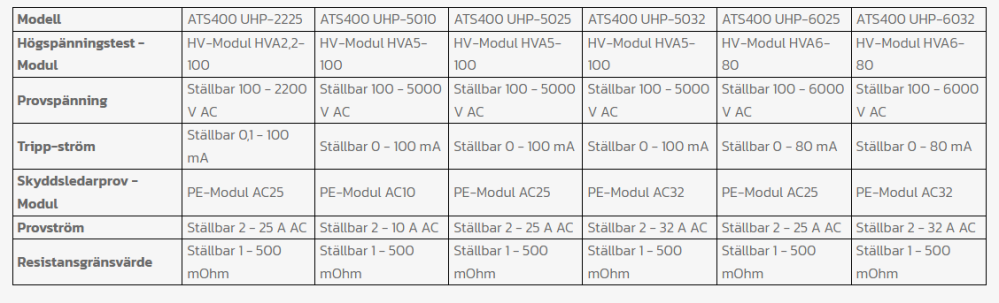

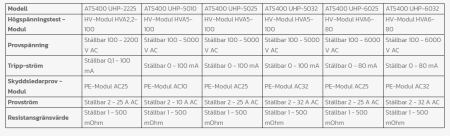

| Modell | ATS400 UHP-2225 | ATS400 UHP-5010 | ATS400 UHP-5025 | ATS400 UHP-5032 | ATS400 UHP-6025 | ATS400 UHP-6032 |
| Högspänningstest - Modul | HV-Modul HVA2,2-100 | HV-Modul HVA5-100 | HV-Modul HVA5-100 | HV-Modul HVA5-100 | HV-Modul HVA6-80 | HV-Modul HVA6-80 |
| Provspänning | Ställbar 100 - 2200 V AC | Ställbar 100 - 5000 V AC | Ställbar 100 - 5000 V AC | Ställbar 100 - 5000 V AC | Ställbar 100 - 6000 V AC | Ställbar 100 - 6000 V AC |
| Tripp-ström | Ställbar 0,1 - 100 mA | Ställbar 0 - 100 mA | Ställbar 0 - 100 mA | Ställbar 0 - 100 mA | Ställbar 0 - 80 mA | Ställbar 0 - 80 mA |
| Skyddsledarprov - Modul | PE-Modul AC25 | PE-Modul AC10 | PE-Modul AC25 | PE-Modul AC32 | PE-Modul AC25 | PE-Modul AC32 |
| Provström | Ställbar 2 - 25 A AC | Ställbar 2 - 10 A AC | Ställbar 2 - 25 A AC | Ställbar 2 - 32 A AC | Ställbar 2 - 25 A AC | Ställbar 2 - 32 A AC |
| Resistansgränsvärde | Ställbar 1 - 500 mOhm | Ställbar 1 - 500 mOhm | Ställbar 1 - 500 mOhm | Ställbar 1 - 500 mOhm | Ställbar 1 - 500 mOhm | Ställbar 1 - 500 mOhm |
