ETL ATS400 LG-ACX Multifunktionellt automatiskt testsystem
AC-högspänningsprov 100–5000 V med isolationsmätning, skyddsledarprov upp till 25 A samt avancerat funktionsprov med inställbar nätspänning i ett modulärt, automatiserat testsystem.
Begär offert

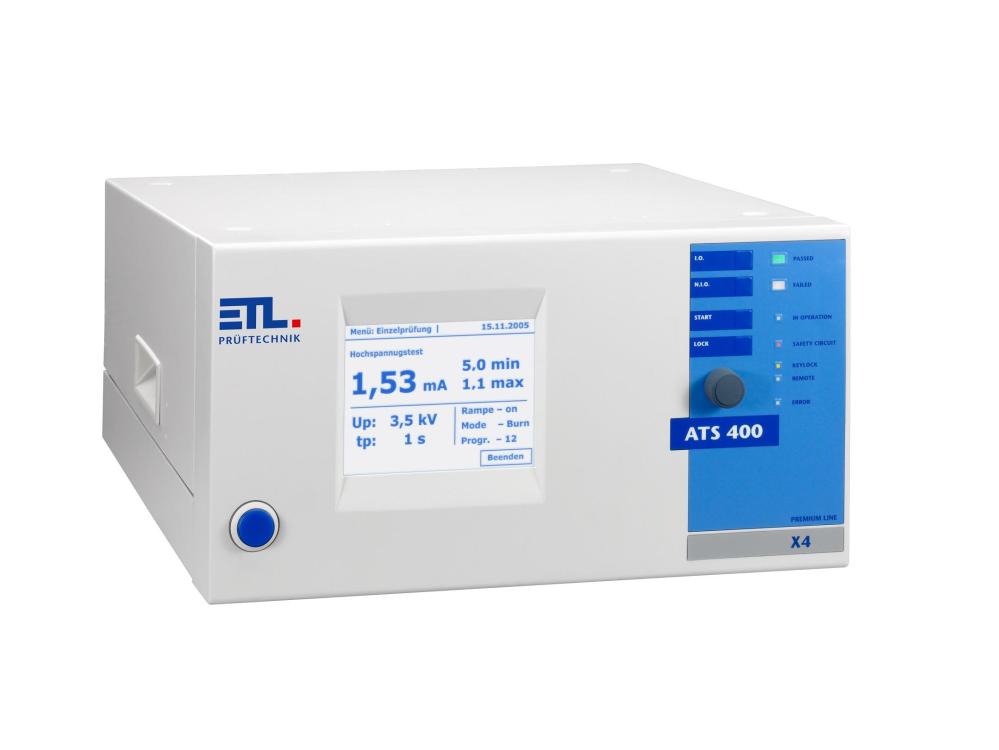

Testsystem ATS400 Variant LG-ACX
Testsystem med grundenhet för fristående provning eller fjärrstyrning över PC:
– Provtid inställbar från 0,1 s till 99 min, oändligt
– inkl. kalibreringsprotokoll
HV-Modul HVA5-100 Högspänningstest:
– Provspänning: 100 – 5000 V AC inställbar, potentialfri
– Trippström: 0,1 – 100 mA inställbar
– Provtid: 0,1 s till 99 min, inställbar – oändligt
-Transformatoreffekt: 500 VA, kortslutningsström > 200 mA
– Helt elektronisk, inkl. rampfunktion och aktiv urladdning
– Inkoppling av provspänning vid nollgenomgång
– Övervakning av provkablar för ledningsbrott
– Övervakning av kontak till provobjektet
, ISO-Modul DC5-CL Isolationsmotståndsmätning:
– Provspänning: 50 – 500 V DC inställbar
– Motståndsgränsvärde: 0 – 400 MOhm inställbar
– Helt elektronisk, inkl. rampfunktion och aktiv urladdning
– Säkerhetsbegränsad enligt EN 50191
PE-Modul AC25 Skyddsledarprov:
– Provström: 2 – 25 A AC inställbar
– Motståndsgränsvärde:1 – 500 mOhm inställbar
– Provspänning: < 6 V och < 12 V inställbar
– Helt elektronisk
R-Modul DG1 Genomgångs- och kortslutningsprovning:
– Provspänning: 0 – 25 V AC inställbar
– Motståndsgränsvärde: 0 – 100 Ohm inställbar
– Elektroniskt reglerad, inkl. inställbar strömbegränsning
FCT-Modul ACM1 Funktionsprov
Strömförsörjning av 1-fasiga provobjekt med nätspänning,
– Avsäkrad med 10 A säkring
– Inkl. kortslutningsprov
– Nät direkt genomkopplat
FCT-Modul ACX1-5 Funktionsprov
Strömförsörjning av 1-fasiga provobjekt med inställbar spänning
– Spänningsinställning:10 – 270 V AC / 45 – 65 Hz
– Kontinuierlig spänningsreglering, Helt elektronisk källa
– Max. effekt 500 VA
– Inkl. kortslutningsprovning
– Inkl. skiljetransformator, potentialfri
FCT-Modul CM1-10 Mätmodul – strömförbrukning upp till 10 A / 1-fas
– Mätning av ström och spänning
Högspänning Ställbar 100-5000V AC, 100mA gränsvärde
Skyddsledarprov Ställbar 2-25A AC, 1 - 500 mOhm gränsvärde
Funktionsprov Spänningsinställning:10 - 270 V AC / 45 - 65 Hz, 500VA
Produktinformation
-
Art. nr
ETL ATS400 LG-ACX
