ETL ATS400 HG-DC Automatiskt testsystem för högspänningsprov

DC-högspänningsprov 100–3000 V med låg utlöst ström, skyddsledarprov upp till 25 A samt integrerat genomgångs- och funktionsprov i ett modulärt testsystem.

Begär offert

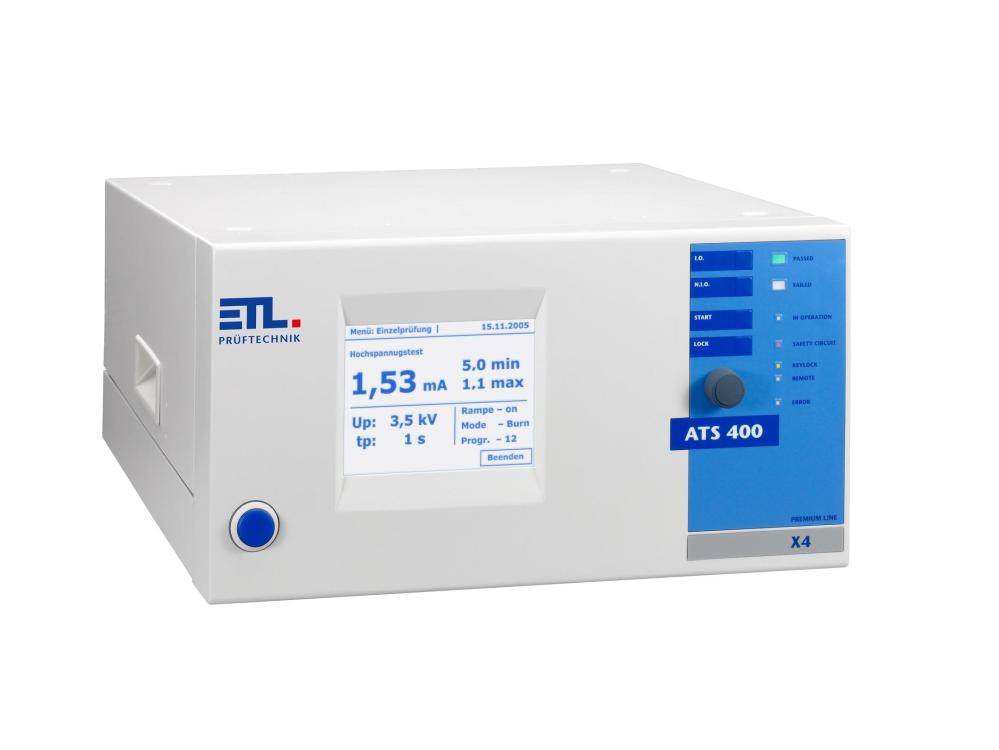

Testsystem ATS400 Variant HG-DC


Testsystem med grundenhet för fristående provning eller fjärrstyrning över PC:

– Provtid inställbar från 0,1 s till 99 min, oändligt

– inkl. kalibreringsprotokoll


HV-Modul HVD3-CL, högspänningsprov:

– Provspänning från 100 – 3000 V DC inställbar

– Utlösningsström 0,001 – 2 mA inställbar

– Helt elektronisk inkl. rampfunktion med aktiv urladdning

– Säkerhetsbegränsad enligt EN 50191


PE-Modul AC25, skyddsledarprov:

– Provström från 2 – 25 A AC inställbar

– Resistansgränsvärde från 1 – 500 mOhm inställbar

– Provspänning inställbar < 6 V och < 12 V

– Helt elektronisk


R-Modul DG1, genomgångs- och kortslutningsprov:

– Provspänning från 0 – 25 V AC inställbar

– Resistansgränsvärde från 0 – 100 Ohm inställbar

– Elektroniskt reglerad, inkl. inställbar strömbegränsning


FCT-Modul ACM1, funktionsprov:

– Strömförsörjning med nätspänning

– Avsäkrat med 10 A

– inkl. kortslutningsprovning

– Nät direkt genomkopplat


FCT-Modul CM1-10, mätmodul strömförbrukning till 10 A:

– Mätning av ström, spänning eller effekt



Högspänning: Ställbar 100-3000V DC, gränsvärde 0,001 - 2 mA

Skyddsledarprov: Ställbar 2-25A AC, 1 - 500 mOhm gränsvärde

Funktionsprov: Strömförbrukning upp till 10A
