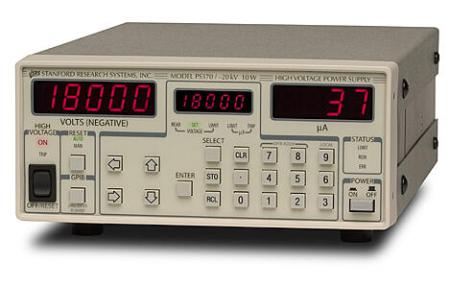

SRS PS370 Spänning -100V till -20kV, ström 0,5mA , 10W

Art. nr: SRS PS370 HV aggregat

Begär offert




Produktbeskrivning

PS370 är en enkelpolaritet, 10 W strömförsörjning.

Instrumentet är ljusbågs- och kortslutningsskyddat med separata programmerbara hård- och mjukströmsgränser, vilket gör det möjligt att använda det som konstantströmkälla.

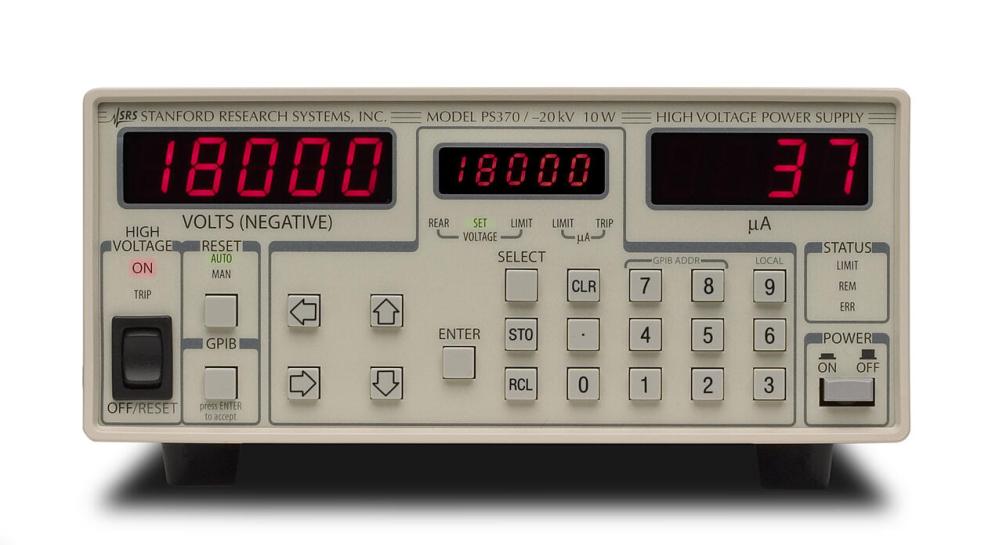

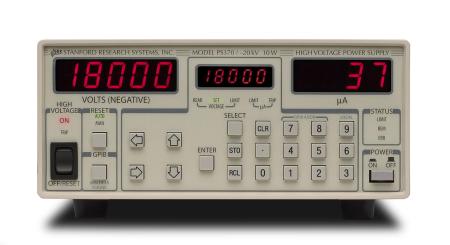

Två stora LED-displayer övervakar utspänningen och strömmen som levereras till din last.



Överbelastningsåterställning, gräns- och utlösningsstatus, lokalt/fjärrläge och högspänningsaktivering visas också, så att du kan övervaka instrumentets status med en blick.



En mycket synlig röd lysdiod indikerar alltid när högspänningen är på.



Användningen är enkel - Parametern som justeras eller ställs in visas separat och kan matas in utan att den faktiska utspänningen påverkas.



Upp till nio instrumentkonfigurationer kan lagras och återkallas när som helst, vilket gör det enkelt att köra flera tester.



Både GPIB och RS-232 datorgränssnitt är standard.

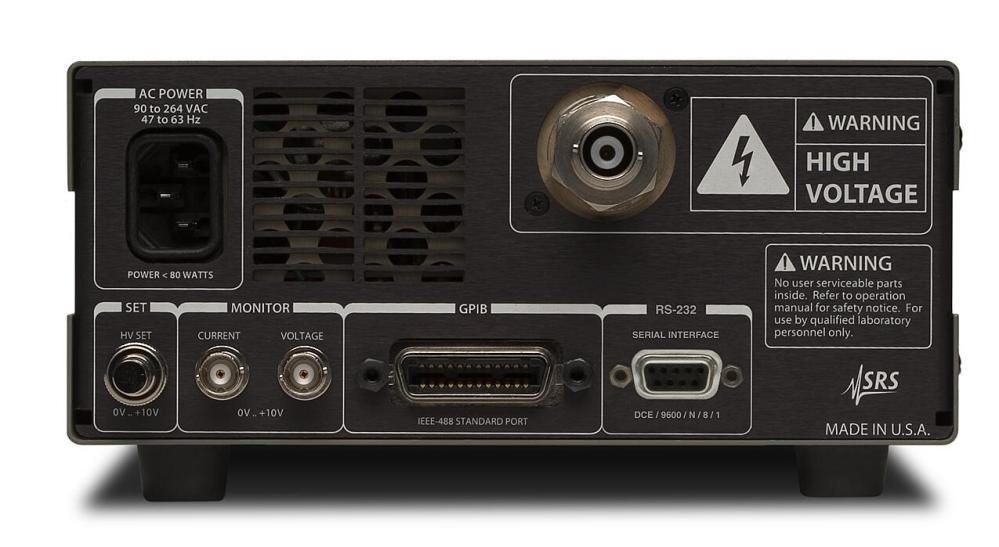

En analog ingång på baksidan gör att högspänningsutgången kan programmeras med en 0 till 10 VDC-signal.



Två analoga utgångar på baksidan ger utspännings- och strömövervakningsmöjligheter. Dessa utgångar driver upp till 10 mA ström och har 1 Ω utgångsimpedans.



Mer information

Specifikationer

Utspänning: -100 V till -20 kV

Max. Ström: 0,5mA



Spänning Utgång

Spänningsinställningsnoggrannhet 0,01 % + 0,05 % av full skala

Spänningsvisningsnoggrannhet Vsetnoggrannhet ±1 V, typ. (±2 V, max.)

Spänningsupplösning 1 V (inställning och display)

Spännings återställbarhet 1 V

Spänningsgränsområde 0 till 100 % av full skala

Spänningsreglering 0,001 % för ±10 % linjebyte

0,04 % för 100 % laständring

Specifikationerna gäller för >0,5 % (full belastning) till >1 % (ingen belastning) av full skalspänning.



Utgångsrippel (Vrms) 0,01 % av full skala



Strömgränsområde 0 till 105 % av full skala Utlösningsström 10 µA (min.)

Trippsvarstid <10 µs

Ströminställningsnoggrannhet

10 W-modeller 1 % + 0,05 % av full skala



Aktuell upplösning 1 µA

Aktuell visningsnoggrannhet ±1 µA (typ), ±2 µA (max.)

Stabilitet 0,01 % per timme, <0,03 % per 8 timmar.

Temperaturavvikelse 50 ppm/°C, 0 °C till 50 °C (typ.)



Skydd Ljusbågs- och kortslutningsskyddad.

Programmerbar spänningsgräns, strömgräns och strömutlösning

Återhämtningstid 12 ms för 40 % stegändring i belastningsström (typ.)

Urladdningstid <6 s (till <1 % av fullskalespänning utan belastning, typ.



Övervaka utgång

Utgångsskala 0 till +10 V för 0 till fullskaleutgång oavsett polaritet

Strömvärde 10 mA (max.)

Utgångsimpedans <1 Ω

Noggrannhet 0,2 % av full skala

Uppdateringshastighet 8 Hz



Extern spänningssats

Ingångsskala 0 till +10 Volt för 0 till fullskaleutgång oavsett polaritet

Ingångsimpedans 1 MΩ

Noggrannhet 0,2 % av fullskala

Uppdateringshastighet 16 Hz

Utgångssvänghastighet <0,3 s för 0 till full skala under full belastning



HV-kontakt

PS370/375 Kings Typ 1764-1

Matchande kontakt

PS370/375 Kings Typ 1765-1

Mått 8,1" × 3,5" × 16,0" (WHL)
