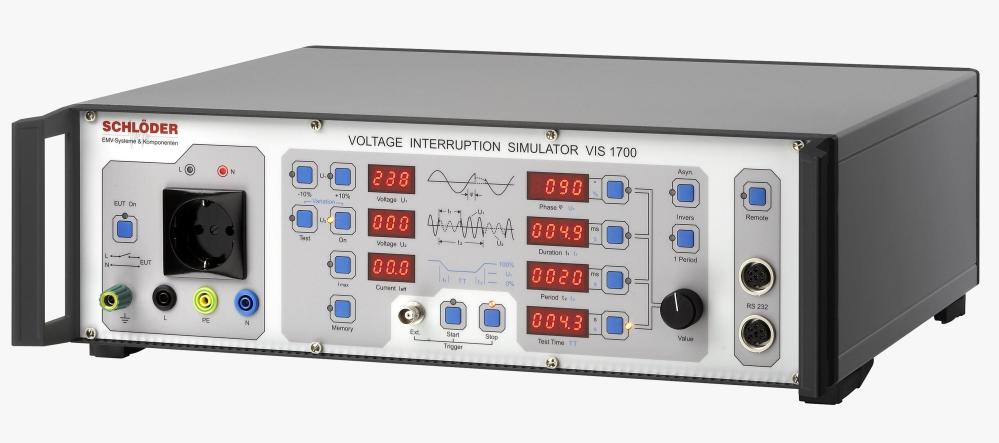

VIS 1700-simulatorn kan simulera spänningsdippar
och fluktuationer som uppstår i matningsnäten (AC och DC). Olika driftlägen är möjliga:
Kortvariga avbrott 100 %:
Avbrott av matningsspänningen från mätobjektet från 100 % till 0 %. EUT:s matningsnät kan avbrytas i valfri fasposition under en definierad tid (0,1 ms - 9980 ms). Stig- och falltid: 1 - 5 µs.
Spänningsdippar med extern stegtransformator:
Reduktion av matningsspänningen från mätobjektet från 100 % till X %. Dips till 40 %, 70 % eller 80 % av nominella spänningen kan simuleras vid en viss fas vinkel och en tid x. Detta test kräver en andra spänning källa, vilket en stegtransformator med tillräcklig effekt uppfyller.
Läs mer om tillbehöret VIS 740 med stig- och falltid: 1 - 5 µs i databladet och manualen.
Spänningsfluktuationer med automatisk rampfunktion (variationsfunktion):
Intern sänkning av matningsspänningen med inställbara ramper och inställbar testtid. Fluktuering till en justerbar spänning (0 - 95 % av U1). Parametrarna för falltid, testtid och återhämtningstid (0,1 till 70 sek. vardera) kan ställas in individuellt. För detta ändamål är det inte nödvändigt att mata in ytterligare en spänning.
Mätning av inkopplingsström:
Inkopplingsströmmen kan mätas vid valfri fas position (0 - 360°) för varje testobjekt upp till maximalt 16 A märkström (AC).
Mer information om tillbehöret EMC Soft 11 – styrprogramvara för EMC-testutrustning finns under extra dokument.
