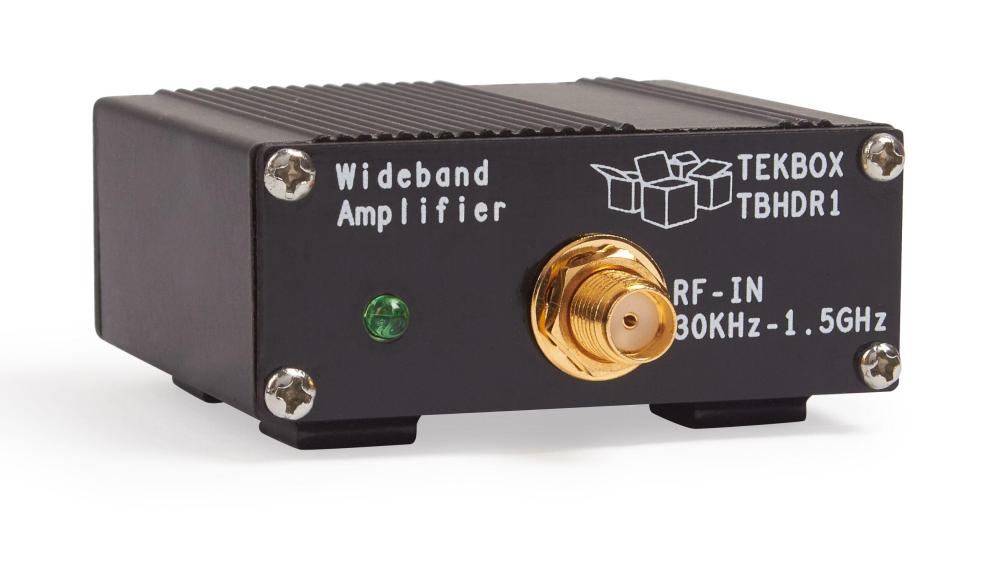

TBHDR1 är en förstärkare med högt dynamiskt intervall med ett frekvensområde från 30kHz till 1,5GHz.
Dess förstärkning karakteriseras upp till 6GHz.
TBHDR1 har en hög IP3 och en låg brussiffra vilket gör den till en idealisk alternativ förförstärkare för spektrumanalysatorer och mottagare i EMC-testapplikationer.
Tack vare sin låga brussiffra, höga IP3 och förstärkning ner till kHz-området fungerar den också mycket bra som förstärkare för aktiva loopantenner.
Specifikationer:
- Max matningsspänning: 5,5V
- Maximal ineffekt: +10 dBm

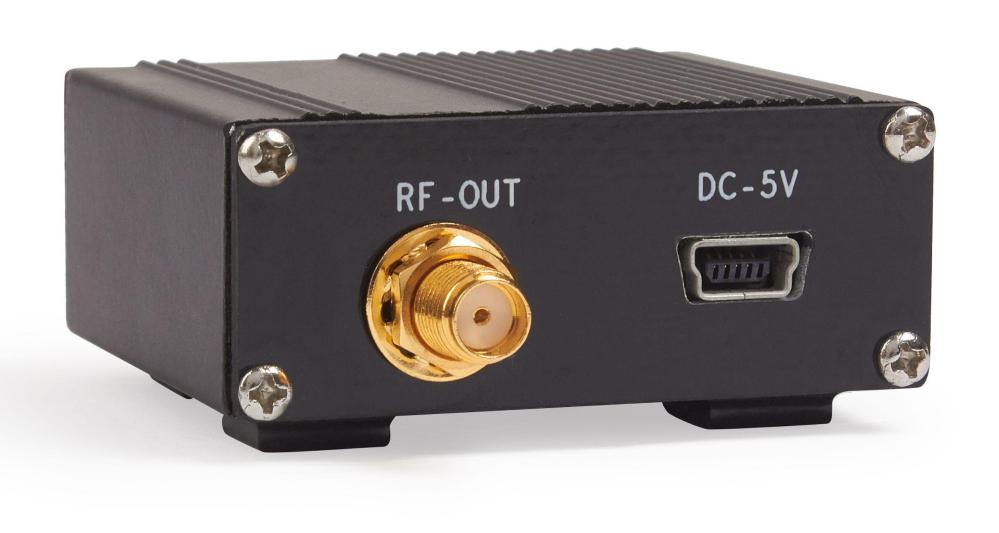

- Ingång, utgång: 50 Ohm, SMA hona
- Nominell matning Spänning: 5V, typ. 100mA, Mini-USB-B-kontakt
- 1dB utgångskomprimeringspunkt @ 100 MHz: +19,2 dBm typiskt
- 1dB utgångskomprimeringspunkt @ 500 MHz: +19 dBm typiskt
- 1dB utgångskomprimeringspunkt @ 1000 MHz: +18,3 dBm typiskt
- Tredje ordningens utgångspunkt vid 100 MHz: +38dBm
- Tredje ordningens utgångspunkt vid 500 MHz: +37dBm
- Tredje ordningens utgångspunkt vid 1000 MHz: +33dBm
- Omvänd isolering S12: -28dB
- Ingångsmatchning: 30kHz-1,5GHz < - 16 dB
- Utgångsmatchning: 30kHz-1,5GHz < - 10 dB
- Brussiffra: 2,7 dB
Ansökan:
- Förstärkningsblock för allmänt ändamål
- Förförstärkare i applikationer med lågt brus och höga IP3-krav
- Förförstärkare för spektrumanalysatorer, speciellt i EMC-förberedande testapplikationer
- Slingantennförstärkare
