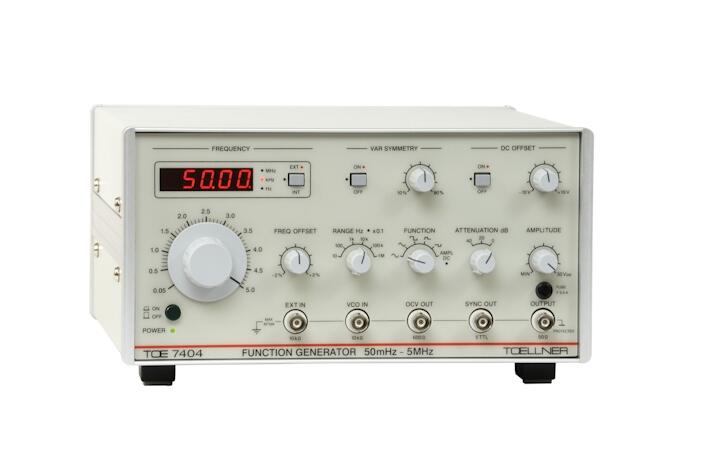

Funktionsgeneratorn TOE 7404 är en kompakt, robust och billig signalkälla designad för att möta vardagliga praktiska krav.
Den enastående egenskapen hos detta instrument är frekvensräknaren med LED för mätning av både interna och externa signalfrekvenser.
Den höga utspänningen på max. Vpp = 30 V kommer att uppfylla kraven för de flesta allmänna laboratorie- eller serviceuppgifter samt behoven för applikationer i produktionsanläggningar eller utbildningsinstitutioner.
Alla in- och utgångar är absolut obelastade och kortslutningssäkra. Utgångsförstärkarna är skyddade mot farlig återkoppling av en inbyggd extern spänningsskyddsfunktion.
Denna generator har ett frekvensområde på 0,05 Hz till 5 MHz och genererar följande utgångsfunktioner: sinus, triangel, kvadrat, puls, förstärkare och bipolär likspänning.
I förstärkarläge fungerar instrumenten som en bredbandsförstärkare från DC upp till ca. 5 MHz. Alla frontpanelens in- och utgångsuttag är flytande.
Den har ett utökat frekvensområde ner till 50 mHz och en variabel symmetrijustering.
Den senare funktionen tillåter generering av positiva och negativa pulser samt stigande eller fallande sågtandsfunktioner utöver de grundläggande sinus-, triangel- och kvadratfunktionerna.
